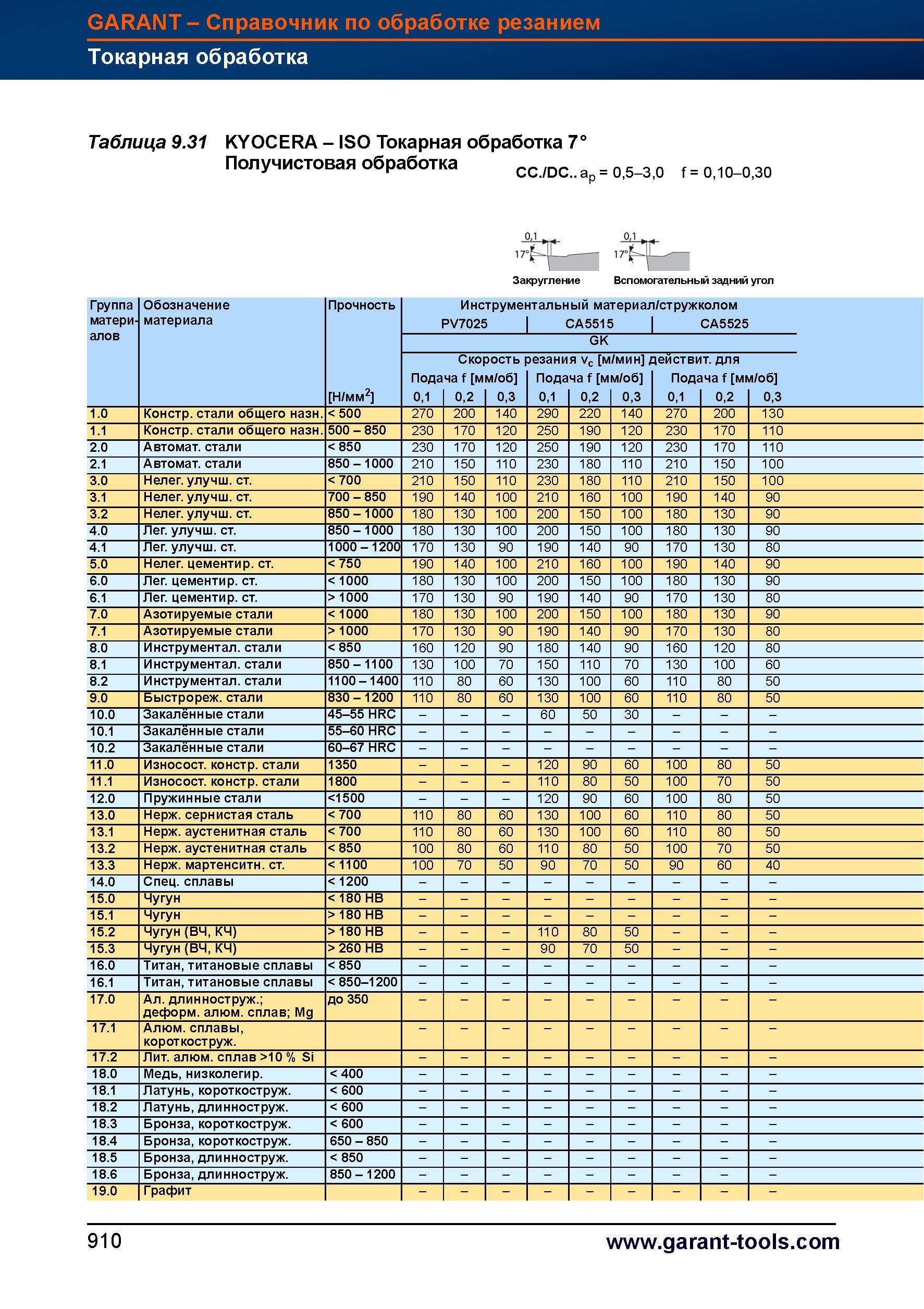

Токарный инструмент от Hoffmann Group 7° Получистовая обработка cc /dc ap = 0,5-3,0 f = 0,10-0,30 Закругление Вспомогательный задний угол

Токарный инструмент от Hoffmann Group 7° Получистовая обработка cc./dc.. ap = 0,5-3,0 f = 0,10-0,30 Закругление Вспомогательный задний угол Группа Обозначение Прочность Инструментальный материал / стружколом матери- материала PV7025 CA5515 CA5525 алов GK Скорость резания Vc м/мин действит. для Подача f мм/об Подача f мм/об Подача f мм/об Н/мм2 0,1 0,2 0,3 0,1 0,2 0,3 0,1 0,2 0,3 1.0 Конструкционные стали общего назначения 500 270 200 140 290 220 140 270 200 130 1.1 Конструкционные стали общего назначения 500 - 850 230 170 120 250 190 120 230 170 110 2.0 Автоматные стали 850 230 170 120 250 190 120 230 170 110 2.1 Автоматные стали 850 - 1000 210 150 110 230 180 110 210 150 100 3.0 Нелегированные улучшенные стали 700 210 150 110 230 180 110 210 150 100 3.1 Нелегированные улучшенные стали 700 - 850 190 140 100 210 160 100 190 140 90 3.2 Нелегированные улучшенные стали 850 - 1000 180 130 100 200 150 100 180 130 90 4.0 Легированные улучшенные стали 850 - 1000 180 130 100 200 150 100 180 130 90 4.1 Легированные улучшенные стали 1000 - 1200 170 130 90 190 140 90 170 130 80 5.0 Нелегированные цементируемые стали 750 190 140 100 210 160 100 190 140 90 6.0 Легированные цементированные стали 1000 180 130 100 200 150 100 180 130 90 6.1 Легированные цементированные стали > 1000 170 130 90 190 140 90 170 130 80 7.0 Азотируемые стали 1000 180 130 100 200 150 100 180 130 90 7.1 Азотируемые стали > 1000 170 130 90 190 140 90 170 130 80 8.0 Инструментальные стали 850 160 120 90 180 140 90 160 120 80 8.1 Инструментальные стали 850 - 1100 130 100 70 150 110 70 130 100 60 8.2 Инструментальные стали 1100 - 1400 110 80 60 130 100 60 110 80 50 9.0 Быстрорежущие стали 830 - 1200 110 80 60 130 100 60 110 80 50 10.0 Закалённые стали 45-55 HRC - 60 50 30 - 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 - 120 90 60 100 80 50 11.1 Износостойкие конструкционные стали 1800 - 110 80 50 100 70 50 12.0 Пружинные стали 1500 - 120 90 60 100 80 50 13.0 Нержавеющая сернистая сталь 700 110 80 60 130 100 60 110 80 50 13.1 Нержавеющая аустенитная сталь 700 110 80 60 130 100 60 110 80 50 13.2 Нержавеющая аустенитная сталь 850 100 80 60 110 80 50 100 70 50 13.3 Нержавеющие мартенситные стали 1100 100 70 50 90 70 50 90 60 40 14.0 Специальные сплавы 1200 - 15.0 Чугун 180 HB - 15.1 Чугун > 180 HB - 15.2 Чугун (ВЧ, КЧ) > 180 HB - 110 80 50 - 15.3 Чугун (ВЧ, КЧ) > 260 HB - 90 70 50 - 16.0 Титан, титановые сплавы 850 - 16.1 Титан, титановые сплавы 850-1200 - 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 - 17.1 Алюминивые сплавы, короткостружечные - 17.2 Лит. алюм. сплав >10 % Si - 18.0 Медь низколегированная 400 - 18.1 Латунь короткостружечная 600 - 18.2 Латунь длинностружечная 600 - 18.3 Бронза короткостружечная 600 - 18.4 Бронза короткостружечная 650 - 850 - 18.5 Бронза длинностружечная 850 - 18.6 Бронза длинностружечная 850 - 1200 - 19.0 Графит - 910 GARANT - Справочник по обработке резанием Токарная обработка Таблица 9.31 KYOCERA -
