Цельные спиральные свёрла Garant из порошковой быстрорежущей стали стали (PM - TiAIN) Режимы резания при сверлении отверстий в заготовках

Цельные спиральные свёрла Garant из порошковой быстрорежущей стали стали (PM - TiAIN) Режимы резания при сверлении отверстий в заготовках

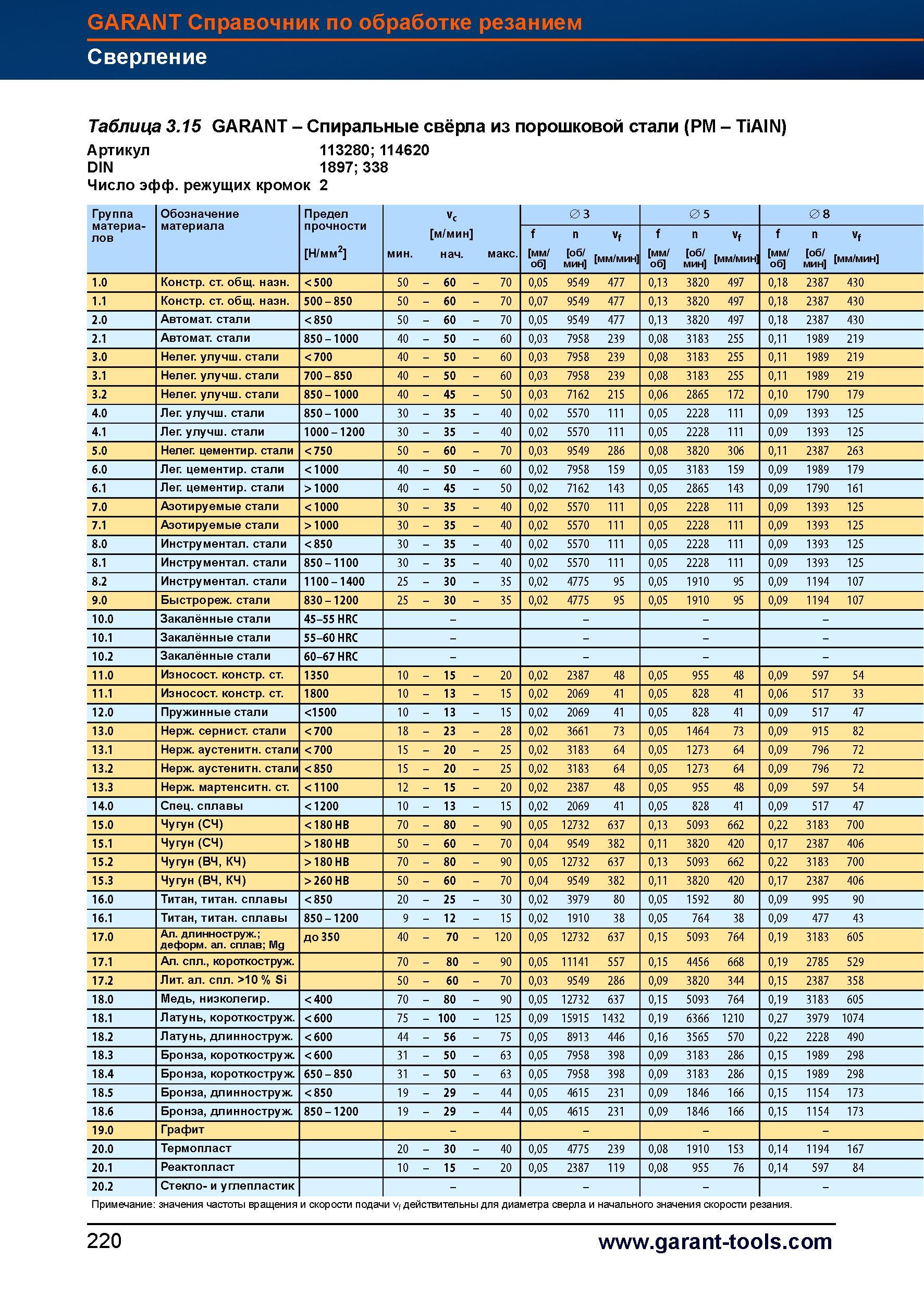

Цельные спиральные свёрла Garant из порошковой быстрорежущей стали стали (PM - TiAIN) Режимы резания при сверлении отверстий в заготовках _ из различных обрабатываемых материалов Артикул 113280 114620 DIN 1897 338 Число эффективных режущих кромок инструмента 2 Группа Обозначение Предел Vc 0 3 0 5 0 8 лов м/мин f n vf Н/мм2 минимальная начальная максимальная мм/об об/мин мм/мин 1.0 Конструкционные стали общего назначения 500 50 - 60 - 70 0,05 9549 477 0,13 3820 497 0,18 2387 430 1.1 Конструкционные стали общего назначения 500 - 850 50 - 60 - 70 0,07 9549 477 0,13 3820 497 0,18 2387 430 2.0 Автоматные стали 850 50 - 60 - 70 0,05 9549 477 0,13 3820 497 0,18 2387 430 2.1 Автоматные стали 850 - 1000 40 - 50 - 60 0,03 7958 239 0,08 3183 255 0,11 1989 219 3.0 Нелегированные улучшенные стали 700 40 - 50 - 60 0,03 7958 239 0,08 3183 255 0,11 1989 219 3.1 Нелегированные улучшенные стали 700 - 850 40 - 50 - 60 0,03 7958 239 0,08 3183 255 0,11 1989 219 3.2 Нелегированные улучшенные стали 850 - 1000 40 - 45 - 50 0,03 7162 215 0,06 2865 172 0,10 1790 179 4.0 Легированные улучшенные стали 850 - 1000 30 - 35 - 40 0,02 5570 111 0,05 2228 111 0,09 1393 125 4.1 Легированные улучшенные стали 1000 - 1200 30 - 35 - 40 0,02 5570 111 0,05 2228 111 0,09 1393 125 5.0 Нелегированные цементированные стали 750 50 - 60 - 70 0,03 9549 286 0,08 3820 306 0,11 2387 263 6.0 Легированные цементированные стали 1000 40 - 50 - 60 0,02 7958 159 0,05 3183 159 0,09 1989 179 6.1 Легированные цементированные стали > 1000 40 - 45 - 50 0,02 7162 143 0,05 2865 143 0,09 1790 161 7.0 Азотируемые стали 1000 30 - 35 - 40 0,02 5570 111 0,05 2228 111 0,09 1393 125 7.1 Азотируемые стали > 1000 30 - 35 - 40 0,02 5570 111 0,05 2228 111 0,09 1393 125 8.0 Инструментальные стали 850 30 - 35 - 40 0,02 5570 111 0,05 2228 111 0,09 1393 125 8.1 Инструментальные стали 850 - 1100 30 - 35 - 40 0,02 5570 111 0,05 2228 111 0,09 1393 125 8.2 Инструментальные стали 1100 - 1400 25 - 30 - 35 0,02 4775 95 0,05 1910 95 0,09 1194 107 9.0 Быстрорежущие стали 830 - 1200 25 - 30 - 35 0,02 4775 95 0,05 1910 95 0,09 1194 107 10.0 Закалённые стали 45-55 HRC 10.1 Закалённые стали 55-60HRC 10.2 Закалённые стали 60-67HRC 11.0 Износостойкие конструкционные стали 1350 10 - 15 - 20 0,02 2387 48 0,05 955 48 0,09 597 54 11.1 Износостойкие конструкционные стали 1800 10 - 13 - 15 0,02 2069 41 0,05 828 41 0,06 517 33 12.0 Пружинные стали 1500 10 - 13 - 15 0,02 2069 41 0,05 828 41 0,09 517 47 13.0 Нержавеющие сернистые стали 700 18 - 23 - 28 0,02 3661 73 0,05 1464 73 0,09 915 82 13.1 Нержавеющие аустенитные стали 700 15 - 20 - 25 0,02 3183 64 0,05 1273 64 0,09 796 72 13.2 Нержавеющие аустенитные стали 850 15 - 20 - 25 0,02 3183 64 0,05 1273 64 0,09 796 72 13.3 Нержавеющие мартенситные стали 1100 12 - 15 - 20 0,02 2387 48 0,05 955 48 0,09 597 54 14.0 Специальные сплавы 1200 10 - 13 - 15 0,02 2069 41 0,05 828 41 0,09 517 47 15.0 Чугун (СЧ) 180HB 70 - 80 - 90 0,05 12732 637 0,13 5093 662 0,22 3183 700 15.1 Чугун (СЧ) >180HB 50 - 60 - 70 0,04 9549 382 0,11 3820 420 0,17 2387 406 15.2 Чугун (ВЧ, КЧ) >180HB 70 - 80 - 90 0,05 12732 637 0,13 5093 662 0,22 3183 700 15.3 Чугун (ВЧ, КЧ) >260HB 50 - 60 - 70 0,04 9549 382 0,11 3820 420 0,17 2387 406 16.0 Титан титановые сплавы 850 20 - 25 - 30 0,02 3979 80 0,05 1592 80 0,09 995 90 16.1 Титан титановые сплавы 850 - 1200 9 - 12 - 15 0,02 1910 38 0,05 764 38 0,09 477 43 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 40 - 70 - 120 0,05 12732 637 0,15 5093 764 0,19 3183 605 17.1 Ал. спл., короткоструж. 70 - 80 - 90 0,05 11141 557 0,15 4456 668 0,19 2785 529 17.2 Лит. ал. спл. >10 % Si 50 - 60 - 70 0,03 9549 286 0,09 3820 344 0,15 2387 358 18.0 Медь низколегированная 400 70 - 80 - 90 0,05 12732 637 0,15 5093 764 0,19 3183 605 18.1 Латунь короткостружечная 600 75 - 100 - 125 0,09 15915 1432 0,19 6366 1210 0,27 3979 1074 18.2 Латунь длинностружечная 600 44 - 56 - 75 0,05 8913 446 0,16 3565 570 0,22 2228 490 18.3 Бронза короткостружечная 600 31 - 50 - 63 0,05 7958 398 0,09 3183 286 0,15 1989 298 18.4 Бронза короткостружечная 650 - 850 31 - 50 - 63 0,05 7958 398 0,09 3183 286 0,15 1989 298 18.5 Бронза длинностружечная 850 19 - 29 - 44 0,05 4615 231 0,09 1846 166 0,15 1154 173 18.6 Бронза длинностружечная 850 - 1200 19 - 29 - 44 0,05 4615 231 0,09 1846 166 0,15 1154 173 19.0 Графит 20.0 Термопласт 20 - 30 - 40 0,05 4775 239 0,08 1910 153 0,14 1194 167 20.1 Реактопласт 10 - 15 - 20 0,05 2387 119 0,08 955 76 0,14 597 84 20.2 Стекло- и углепластик Примечание значения частоты вращения и скорости подачи vf действительны для диаметра сверла и начального значения скорости резания. 220 GARANT Справочник по обработке резанием Сверление Таблица 3.15 GARANT -
