Способы маркировки и обозначения сталей и чугунов могут быть построены на сокращённом наименовании или системе нумерации Основные символы

Способы маркировки и обозначения сталей и чугунов могут быть построены на сокращённом наименовании или системе нумерации Основные символы

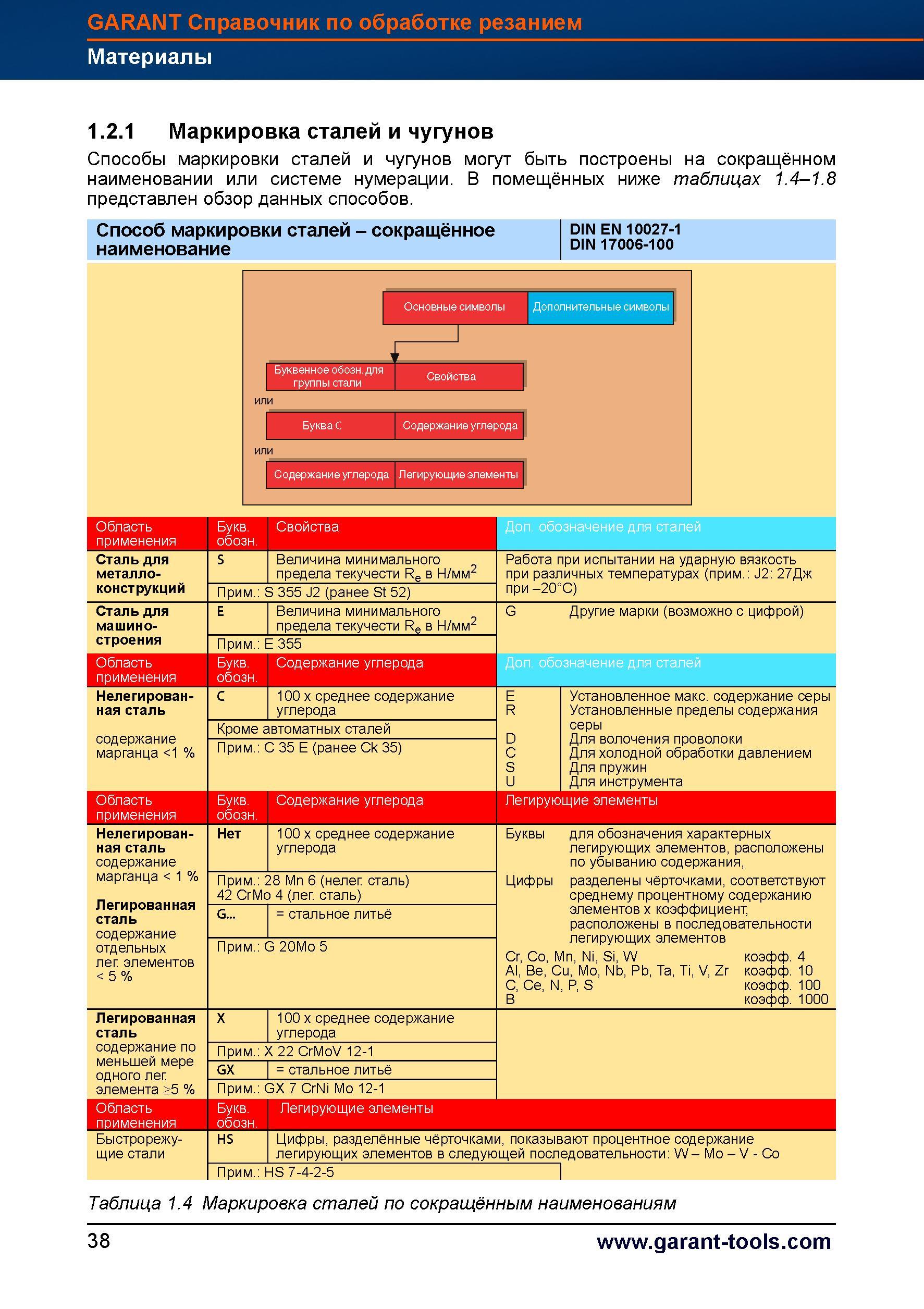

Способы маркировки и обозначения сталей и чугунов могут быть построены на сокращённом наименовании или системе нумерации. Основные символы Дополнительные символы Буквенное обозначение для Свойства группы стали J Буква C Содержание углерода Содержание углерода Легирующие элементы или или Область применения Букв. обозн. Свойства Доп. обозначение для сталей Сталь для металлоконструкций S Величина минимального предела текучести Re в Н/мм2 Работа при испытании на ударную вязкость при различных температурах (прим. J2 27Дж при -20°C) Прим. S 355 J2 (ранее St 52) Сталь для машиностроения E Величина минимального предела текучести Re в Н/мм2 G Другие марки (возможно с цифрой) Прим. E 355 Область применения Букв. обозн. Содержание углерода Доп. обозначение для сталей Нелегированная сталь содержание марганца 1 % C 100 x среднее содержание углерода E R D C S U Установленное макс. содержание серы Установленные пределы содержания серы Для волочения проволоки Для холодной обработки давлением Для пружин Для инструмента Кроме автоматных сталей Прим. C 35 E (ранее Ck 35) Область применения Букв. обозн. Содержание углерода Легирующие элементы Нелегированная сталь содержание марганца 1 % Легированная сталь содержание отдельных лег элементов 5 % Нет 100 x среднее содержание углерода Буквы для обозначения характерных легирующих элементов, расположены по убыванию содержания, Прим. 28 Mn 6 (нелег сталь) 42 CrMo 4 (лег сталь) Цифры разделены чёрточками, соответствуют среднему процентному содержанию элементов x коэффициент, расположены в последовательности легирующих элементов G... = стальное литьё Прим. G 20Mo 5 Cr, Co, Mn, Ni, Si, W коэфф. 4 Al, Be, Cu, Mo, Nb, Pb, Ta, Ti, V, Zr коэфф. 10 C, Ce, N, P, S коэфф. 100 B коэфф. 1000 Легированная сталь содержание по меньшей мере одного лег элемента >5 % X 100 x среднее содержание углерода Прим. X 22 CrMoV 12-1 GX = стальное литьё Прим. GX 7 CrNi Mo 12-1 Область применения Букв. обозн. Легирующие элементы Быстрорежущие стали HS Цифры, разделённые чёрточками, показывают процентное содержание легирующих элементов в следующей последовательности W - Mo - V - Co I Прим. HS 7-4-2-5 1 Таблица 1.4 Маркировка сталей по сокращённым наименованиям 38 GARANT Справочник по обработке резанием Материалы 1.2.1 Маркировка сталей и чугунов В помещённых ниже таблицах 1.4-1.8 представлен обзор данных способов. Способ маркировки сталей - сокращённое din en 10027-1 наименование DIN 170°б-10°
