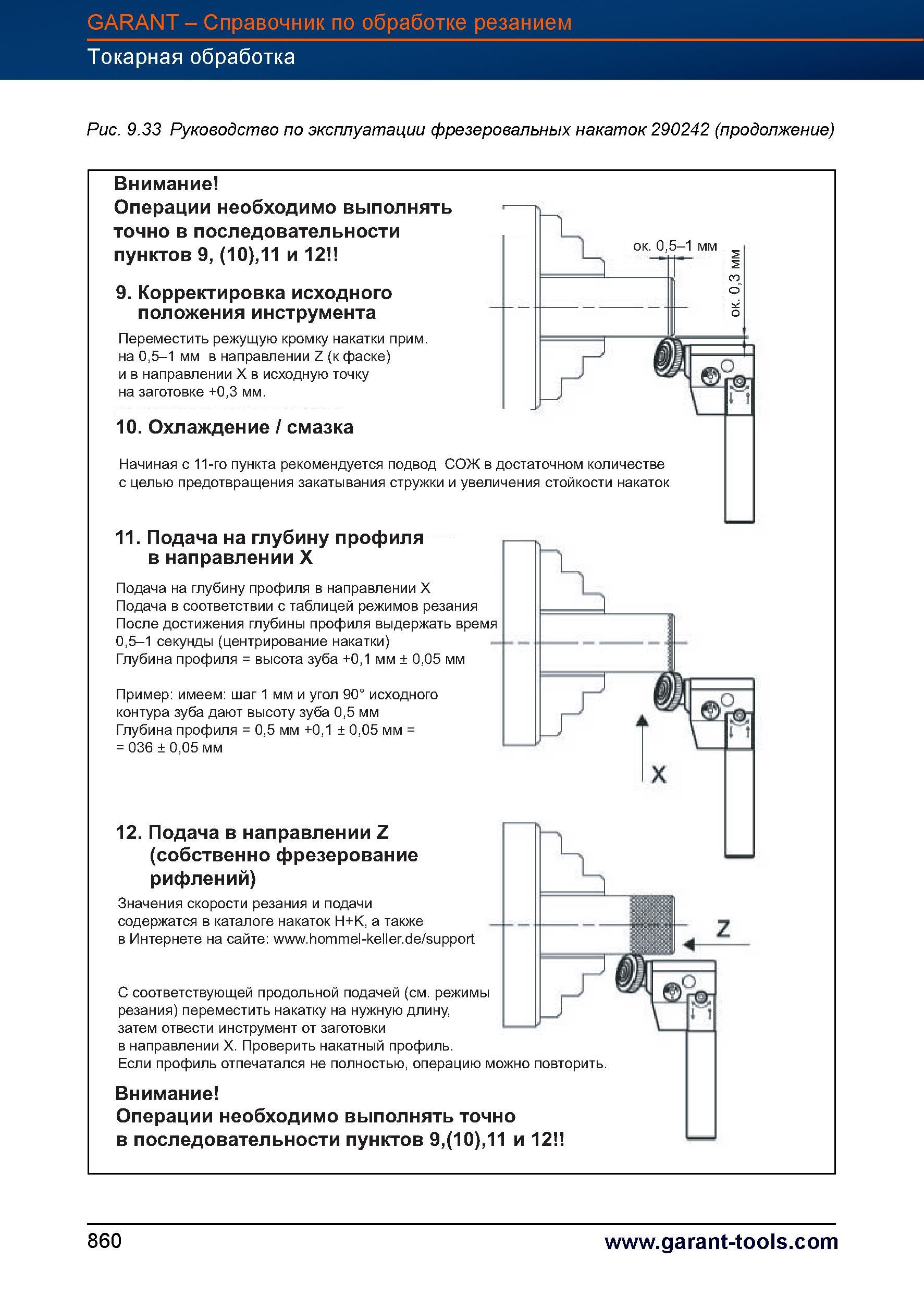

Руководство по эксплуатации фрезеровальных накаток 290242 ок. 0,5-1 мм Внимание Операции необходимо выполнять точно в последовательности пунктов 9, (10),11 и 12 9. Корректировка исходного положения инструмента Переместить режущую кромку накатки прим. на 0,5-1 мм в направлении Z (к фаске) и в направлении X в исходную точку на заготовке +0,3 мм. 10. Охлаждение / смазка Начиная с 11-го пункта рекомендуется подвод СОЖ в достаточном количестве с целью предотвращения закатывания стружки и увеличения стойкости накаток 11. Подача на глубину профиля в направлении X Подача на глубину профиля в направлении X Подача в соответствии с таблицей режимов резания После достижения глубины профиля выдержать время 0,5-1 секунды (центрирование накатки) Глубина профиля = высота зуба +0,1 мм ± 0,05 мм Пример имеем шаг 1 мм и угол 90° исходного контура зуба дают высоту зуба 0,5 мм Глубина профиля = 0,5 мм +0,1 ± 0,05 мм = = 036 ± 0,05 мм 12. Подача в направлении Z (собственно фрезерование рифлений) Значения скорости резания и подачи содержатся в каталоге накаток H+K, а также в Интернете на сайте www.hommel-keller.de/support С соответствующей продольной подачей (см. режимы резания) переместить накатку на нужную длину, затем отвести инструмент от заготовки в направлении X. Проверить накатный профиль. Если профиль отпечатался не полностью, операцию можно повторить Внимание Операции необходимо выполнять точно в последовательности пунктов 9,(10),11 и 12 860 GARANT - Справочник по обработке резанием Токарная обработка Рис. 9.33
