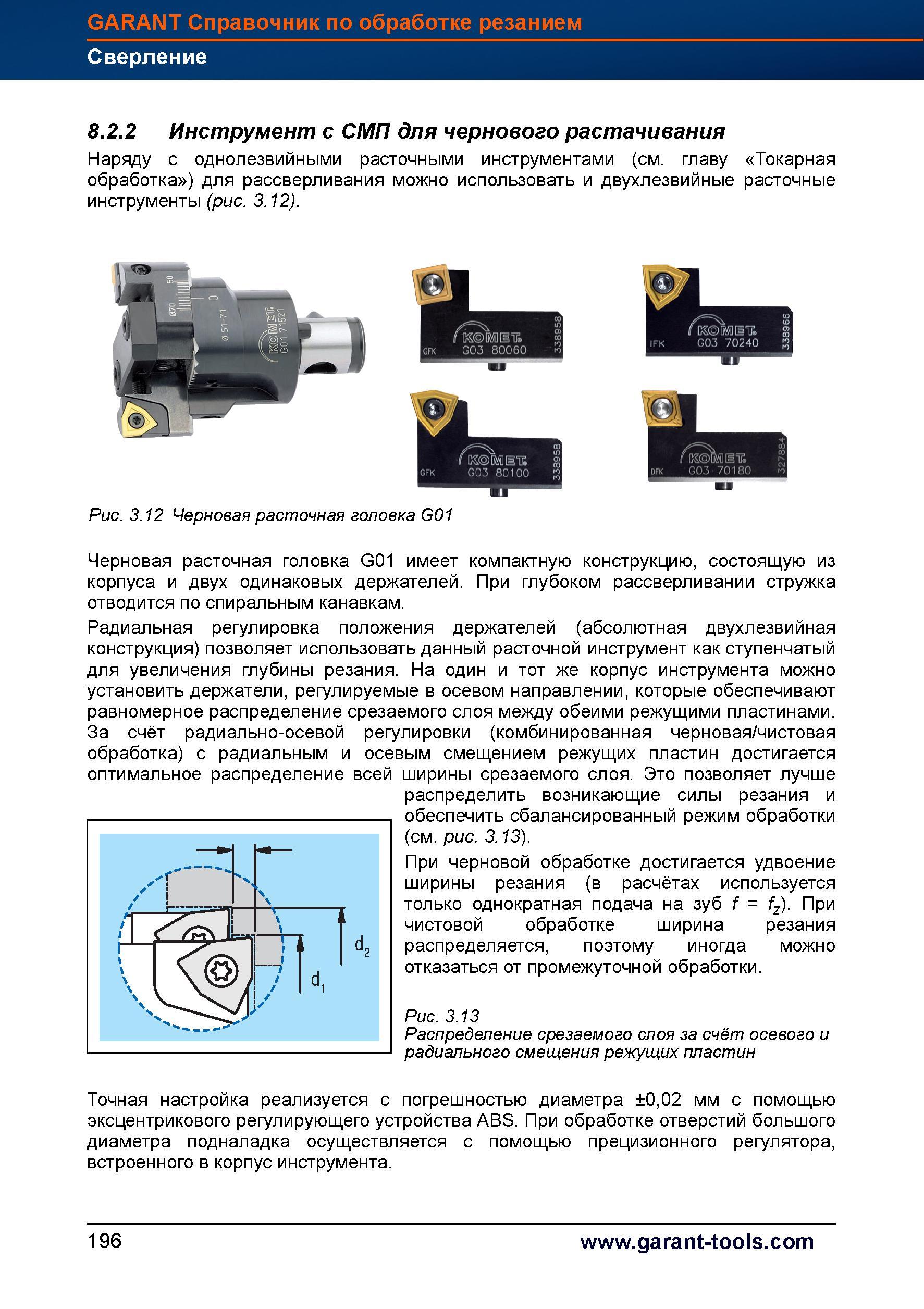

Расточной сборный металлорежущий инструмент Garant Hoffmann со сменными твердосплавными режущими пластинами для чернового растачивания Наряду с однолезвийными расточными инструментами (см. главу Токарная обработка ) для рассверливания можно использовать и двухлезвийные расточные инструменты (рис. 3.12). Черновая расточная головка G01 имеет компактную конструкцию, состоящую из корпуса и двух одинаковых держателей. При глубоком рассверливании стружка отводится по спиральным канавкам. Радиальная регулировка положения держателей (абсолютная двухлезвийная конструкция) позволяет использовать данный расточной инструмент как ступенчатый для увеличения глубины резания. На один и тот же корпус инструмента можно установить держатели, регулируемые в осевом направлении, которые обеспечивают равномерное распределение срезаемого слоя между обеими режущими пластинами. За счёт радиально-осевой регулировки (комбинированная черновая/чистовая обработка) с радиальным и осевым смещением режущих пластин достигается ширины срезаемого слоя. Это позволяет лучше распределить возникающие силы резания и обеспечить сбалансированный режим обработки (см. рис. 3.13). При черновой обработке достигается удвоение ширины резания (в расчётах используется только однократная подача на зуб f = fz). При чистовой обработке ширина резания распределяется, поэтому иногда можно отказаться от промежуточной обработки. Рис. 3.13 Распределение срезаемого слоя за счёт осевого и радиального смещения режущих пластин погрешностью диаметра ±0,02 мм с помощью эксцентрикового регулирующего устройства ABS. При обработке отверстий большого диаметра подналадка осуществляется с помощью прецизионного регулятора, встроенного в корпус инструмента. оптимальное распределение всей 196 GARANT Справочник по обработке резанием Сверление 8.2.2
