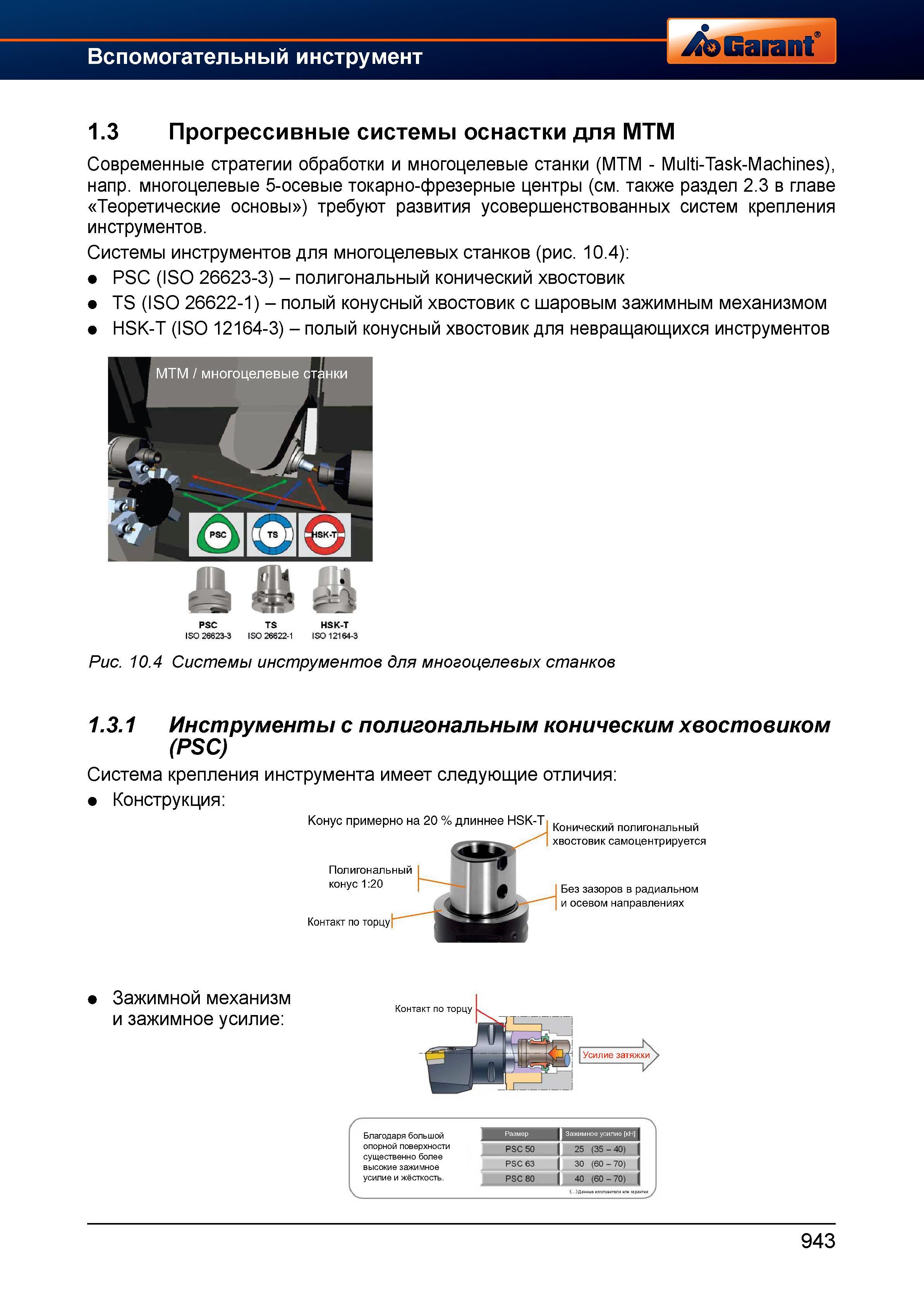

Прогрессивные системы инструментальной оснастки для многофункциональных обрабатывающих центров с ЧПУ Современные стратегии обработки и многоцелевые станки (MTM - Multi-Task-Machines), например многоцелевые 5-осевые токарно-фрезерные центры требуют развития усовершенствованных систем крепления инструментов. Системы инструментов для многоцелевых станков (рис. 10.4) PSC (ISO 26623-3) - полигональный конический хвостовик TS (ISO 26622-1) - полый конусный хвостовик с шаровым зажимным механизмом HSK-T (ISO 12164-3) - полый конусный хвостовик для невращающихся инструментов PSC TS HSK-T ISO 26623-3 ISO 26622-1 IS012164-3 Рис. 10.4 Системы инструментов для многоцелевых станков 1.3.1 Инструменты с полигональным коническим хвостовиком (PSC) Система крепления инструмента имеет следующие отличия Конструкция Конус примерно на 20 % длиннее HSK-Tj Конический , m I полигональный хвостовик самоцентрируется Полигональный конус 1:20 Контакт по торцу >ный Без зазоров в радиальном и осевом направлениях Зажимной механизм и зажимное усилие Контакт по торцу Благодаря большой опорной поверхности существенно более высокие зажимное усилие и жёсткость. PSC 50 25 (35 - 40) PSC63 30 (60 - 70) ( PSC80 j 40 (60 - 70) j 943 Вспомогательный инструмент ЕШТЯ 1.3 Прогрессивные системы оснастки для MTM (см. также раздел 2.3 в главе Теоретические основы )
