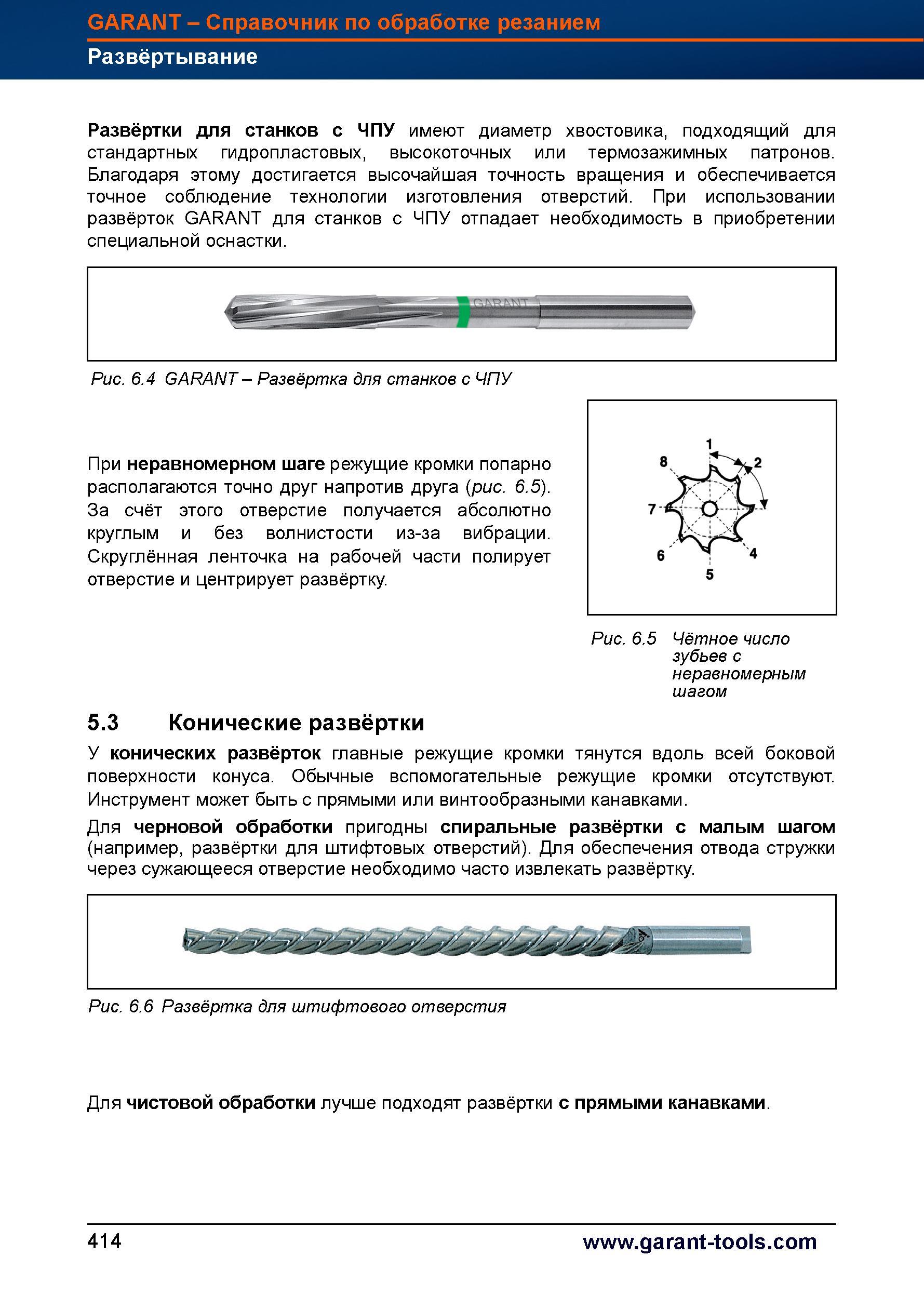

При неравномерном шаге режущие кромки попарно располагаются точно друг напротив друга За счёт этого отверстие получается абсолютно круглым _ и без волнистости из-за вибрации. Скруглённая ленточка на рабочей части полирует отверстие и центрирует развёртку. Рис. 6.5 Чётное число зубьев с неравномерным шагом 5.3 Конические развёртки У конических развёрток главные режущие кромки тянутся вдоль всей боковой поверхности конуса. Обычные вспомогательные режущие кромки отсутствуют. Инструмент может быть с прямыми или винтообразными канавками. Для черновой обработки пригодны спиральные развёртки с малым шагом (например, развёртки для штифтовых отверстий). Для обеспечения отвода стружки через сужающееся отверстие необходимо часто извлекать развёртку. Рис. 6.6 Развёртка для штифтового отверстия Для чистовой обработки лучше подходят развёртки с прямыми канавками. 414 GARANT - Справочник по обработке резанием Развёртывание Развёртки для станков с ЧПУ имеют диаметр хвостовика, подходящий для стандартных гидропластовых, высокоточных или термозажимных патронов. Благодаря этому достигается высочайшая точность вращения и обеспечивается точное соблюдение технологии изготовления отверстий. При использовании развёрток GARANT для станков с ЧПУ отпадает необходимость в приобретении специальной оснастки. Рис. 6.4 GARANT - Развёртка для станков с ЧПУ
