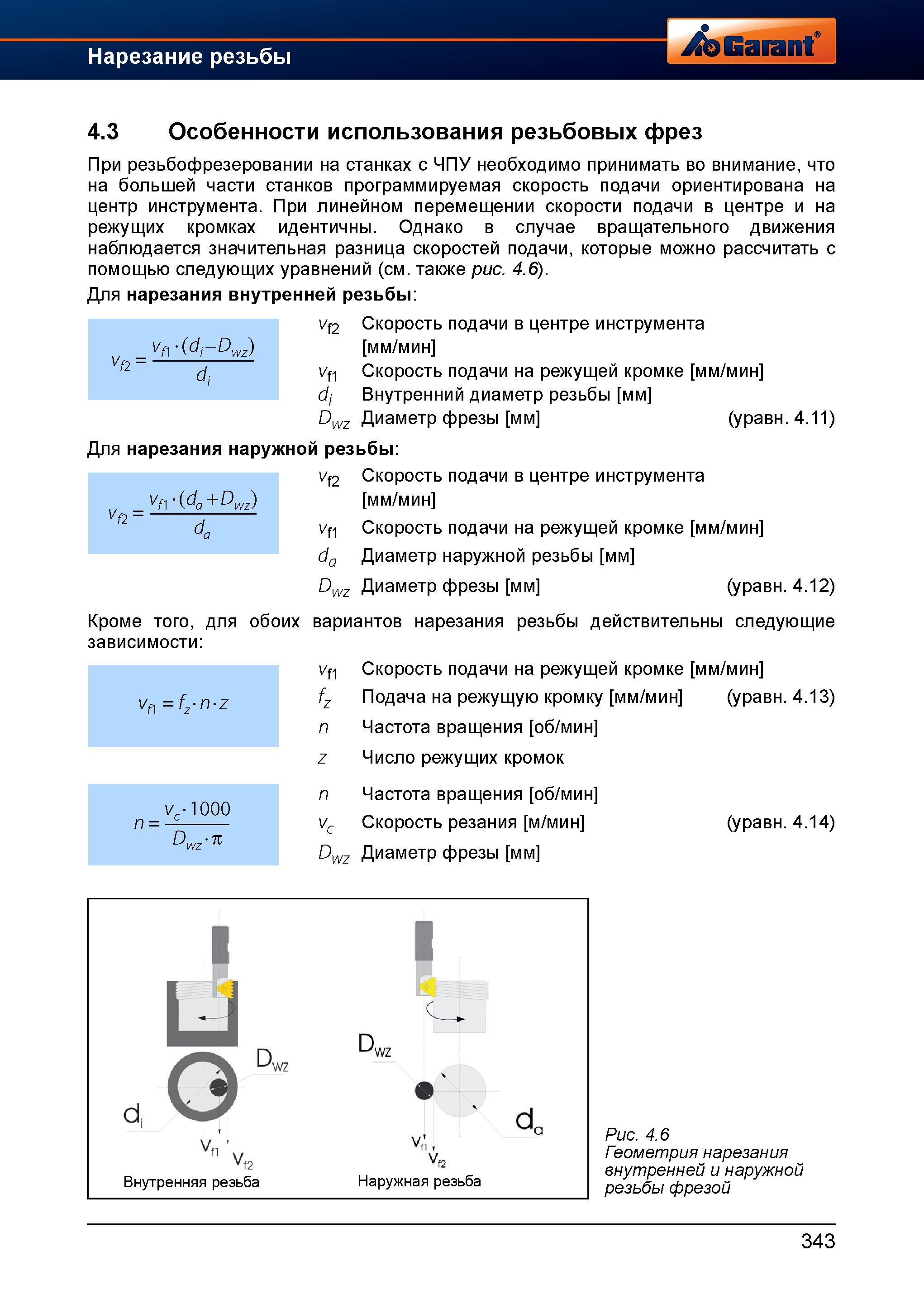

Особенности использования резьбовых фрез При резьбофрезеровании на станках с ЧПУ необходимо принимать во внимание, что на большей части станков программируемая скорость подачи ориентирована на центр инструмента. При линейном перемещении скорости подачи в центре и на режущих кромках идентичны. Однако в случае вращательного движения наблюдается значительная разница скоростей подачи, которые можно рассчитать с помощью следующих уравнений (см. также рис. 4.6). Для нарезания внутренней резьбы Vf2 Скорость подачи в центре инструмента vf ( di-DWz) мм/мин d. Vfi Скорость подачи на режущей кромке мм/мин dj Внутренний диаметр резьбы мм vf-, = Dwz Диаметр фрезы мм (уравн. 4.11) Для нарезания наружной резьбы vf2 Скорость подачи в центре инструмента мм/мин Vfi Скорость подачи на режущей кромке мм/мин da Диаметр наружной резьбы мм vn = Vf1 (da + D wzf d- Dwz Диаметр фрезы мм (уравн. 4.12) Кроме того, для обоих вариантов нарезания резьбы действительны следующие зависимости = fz n z n = - Vc 1000 Dwz vf1 Скорость подачи на режущей кромке мм/мин fz Подача на режущую кромку мм/мин (уравн. 4.13) n Частота вращения об/мин z Число режущих кромок n Частота вращения об/мин Vc Скорость резания м/мин (уравн. 4.14) Dwz Диаметр фрезы мм v Внутренняя резьба Наружная резьба Рис. 4.6 Геометрия нарезания внутренней и наружной резьбы фрезой 343 Нарезание резьбы 4.3
