Обрабатываемость резанием в зависимости от легирующих элементов Легирующие элементы вводятся специально с целью изменения механических и т

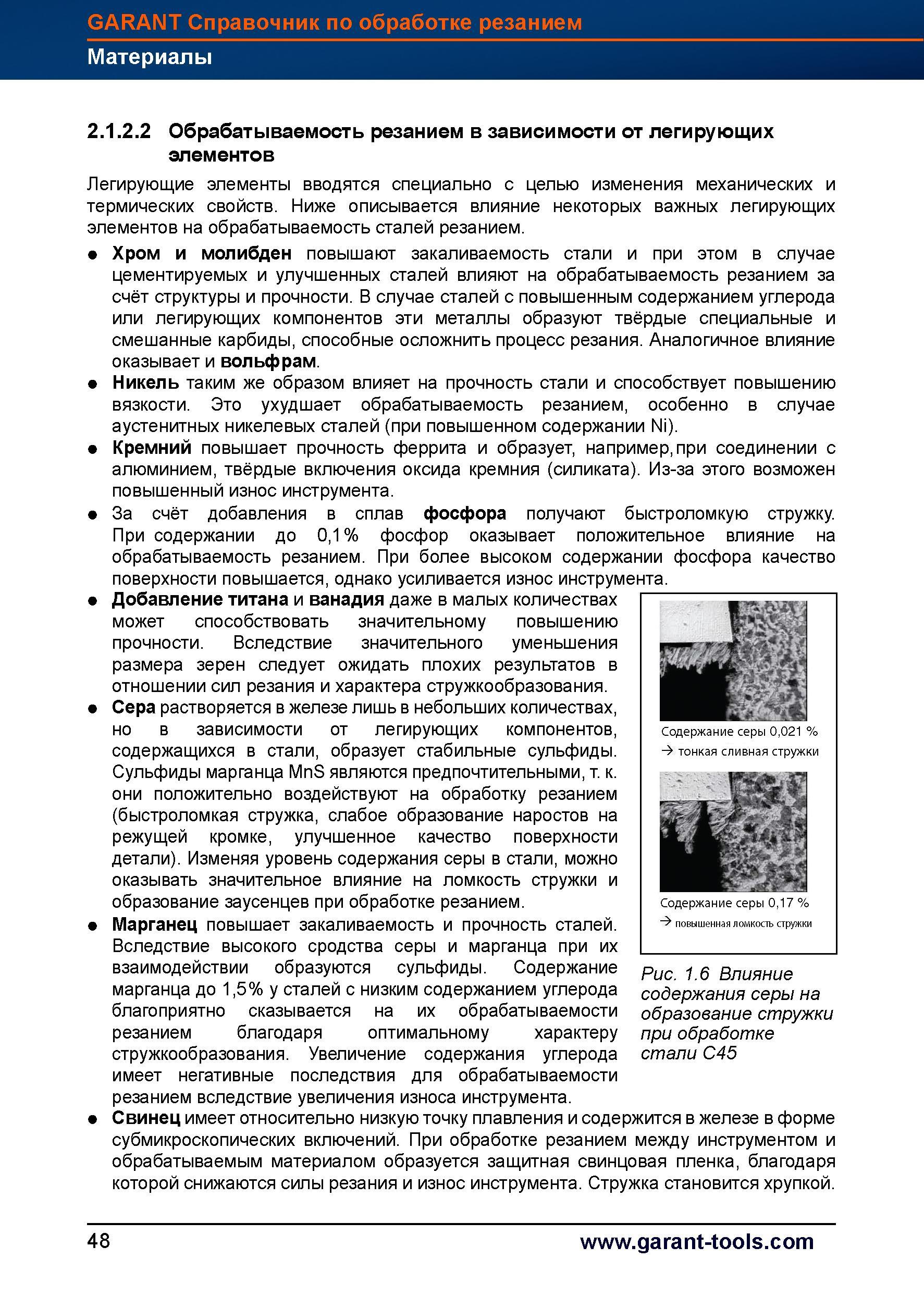

Обрабатываемость резанием в зависимости от легирующих элементов Легирующие элементы вводятся специально с целью изменения механических и термических свойств. Ниже описывается влияние некоторых важных легирующих элементов на обрабатываемость сталей резанием. Хром и молибден повышают закаливаемость стали и при этом в случае цементируемых и улучшенных сталей влияют на обрабатываемость резанием за счёт структуры и прочности. В случае сталей с повышенным содержанием углерода или легирующих компонентов эти металлы образуют твёрдые специальные и смешанные карбиды, способные осложнить процесс резания. Аналогичное влияние оказывает и вольфрам. Никель таким же образом влияет на прочность стали и способствует повышению вязкости. Это ухудшает обрабатываемость резанием, особенно в случае аустенитных никелевых сталей (при повышенном содержании Ni). Кремний повышает прочность феррита и образует, например, при соединении с алюминием, твёрдые включения оксида кремния (силиката). Из-за этого возможен повышенный износ инструмента. За счёт добавления в сплав фосфора получают быстроломкую стружку. При содержании до 0,1 % фосфор оказывает положительное влияние на обрабатываемость резанием. При более высоком содержании фосфора качество поверхности повышается, однако усиливается износ инструмента. Добавление титана и ванадия даже в малых количествах может способствовать значительному повышению прочности. Вследствие значительного уменьшения размера зерен следует ожидать плохих результатов в отношении сил резания и характера стружкообразования. Сера растворяется в железе лишь в небольших количествах, но в зависимости от легирующих компонентов, содержащихся в стали, образует стабильные сульфиды. Сульфиды марганца MnS являются предпочтительными, т. к. они положительно воздействуют на обработку резанием (быстроломкая стружка, слабое образование наростов на режущей кромке, улучшенное качество поверхности детали). Изменяя уровень содержания серы в стали, можно оказывать значительное влияние на ломкость стружки и образование заусенцев при обработке резанием. Марганец повышает закаливаемость и прочность сталей. Вследствие высокого сродства серы и марганца при их взаимодействии образуются сульфиды. Содержание марганца до 1,5% у сталей с низким содержанием углерода благоприятно сказывается на их обрабатываемости резанием благодаря оптимальному характеру стружкообразования. Увеличение содержания углерода имеет негативные последствия для обрабатываемости резанием вследствие увеличения износа инструмента. Свинец имеет относительно низкую точку плавления и содержится в железе в форме субмикроскопических включений. При обработке резанием между инструментом и обрабатываемым материалом образуется защитная свинцовая пленка, благодаря которой снижаются силы резания и износ инструмента. Стружка становится хрупкой. Содержание серы 0,021 % -> тонкая сливная стружки Содержание серы 0,17 % повышенная ломкость стружки Рис. 1.6 Влияние содержания серы на образование стружки при обработке стали C45 48 GARANT Справочник по обработке резанием Материалы 2.1.2.2
