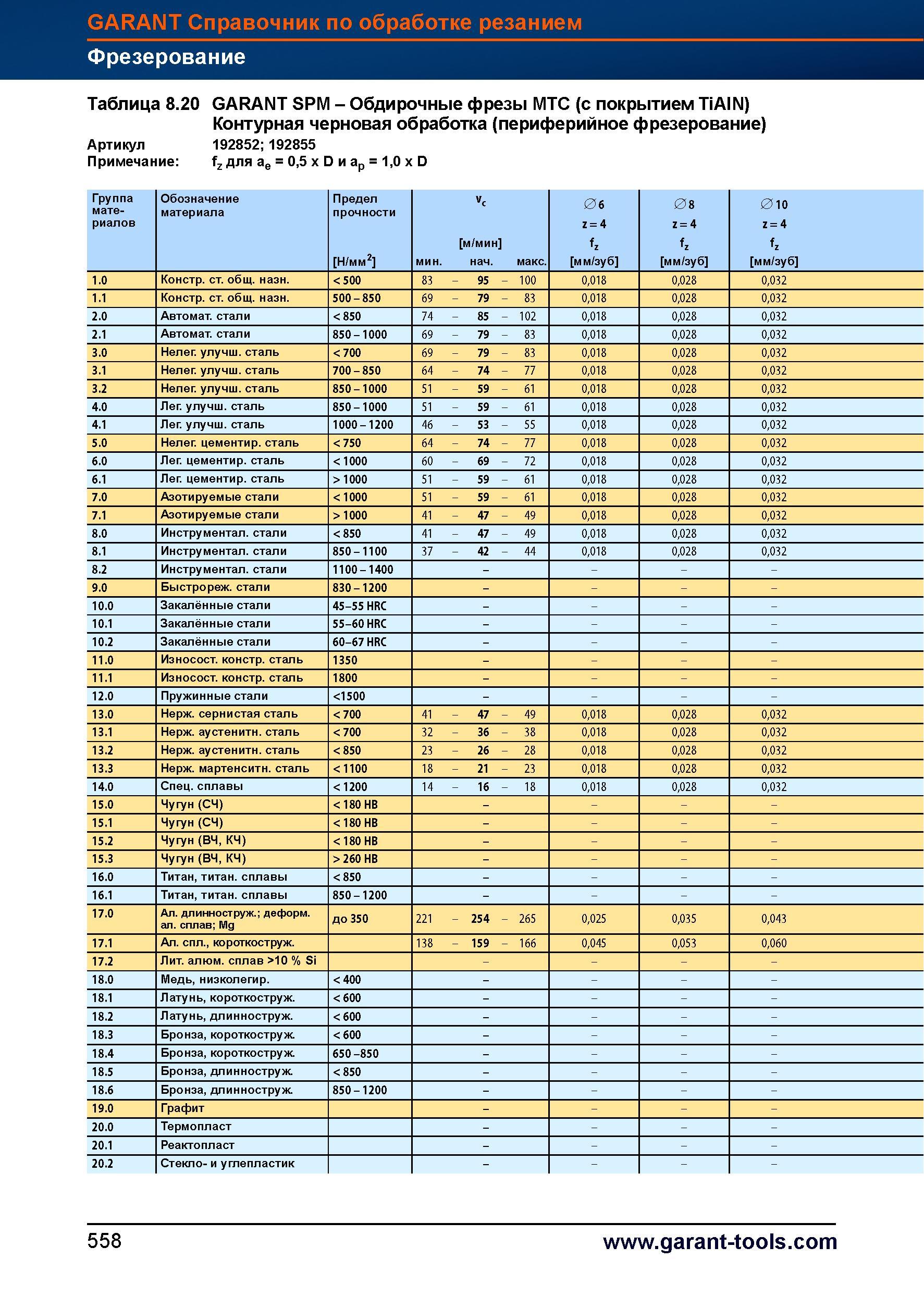

Обдирочные фрезы Garant Hoffmann Group MTC (с покрытием TiAIN) Контурная черновая обработка (периферийное фрезерование) Артикул 192852;192

Обдирочные фрезы Garant Hoffmann Group MTC (с покрытием TiAIN) Контурная черновая обработка (периферийное фрезерование) Артикул 192852;192855 Примечание fz для ае = 0,5 x D и ар = 1,0 x D Группа мате- Обозначение материала Предел прочности Vc 0 6 0 8 0 10 риалов z = 4 z = 4 z = 4 м/мин fz Н/мм2 минимальная начальная максимальная мм/зуб 1.0 Конструкционные стали общего назначения 500 83 - 95 - 100 0,018 0,028 0,032 1.1 Конструкционные стали общего назначения 500 - 850 69 - 79 - 83 0,018 0,028 0,032 2.0 Автоматные стали 850 74 - 85 - 102 0,018 0,028 0,032 2.1 Автоматные стали 850 - 1000 69 - 79 - 83 0,018 0,028 0,032 3.0 Нелег. улучш. сталь 700 69 - 79 - 83 0,018 0,028 0,032 3.1 Нелег. улучш. сталь 700 - 850 64 - 74 - 77 0,018 0,028 0,032 3.2 Нелег. улучш. сталь 850 - 1000 51 - 59 - 61 0,018 0,028 0,032 4.0 Лег. улучш. сталь 850 - 1000 51 - 59 - 61 0,018 0,028 0,032 4.1 Лег. улучш. сталь 1000 - 1200 46 - 53 - 55 0,018 0,028 0,032 5.0 Нелег. цементир. сталь 750 64 - 74 - 77 0,018 0,028 0,032 6.0 Лег. цементир. сталь 1000 60 - 69 - 72 0,018 0,028 0,032 6.1 Лег. цементир. сталь > 1000 51 - 59 - 61 0,018 0,028 0,032 7.0 Азотируемые стали 1000 51 - 59 - 61 0,018 0,028 0,032 7.1 Азотируемые стали > 1000 41 - 47 - 49 0,018 0,028 0,032 8.0 Инструментальные стали 850 41 - 47 - 49 0,018 0,028 0,032 8.1 Инструментальные стали 850 - 1100 37 - 42 - 44 0,018 0,028 0,032 8.2 Инструментальные стали 1100 - 1400 9.0 Быстрорежущие стали 830 - 1200 10.0 Закалённые стали 45-55 HRC 10.1 Закалённые стали 55-60 HRC 10.2 Закалённые стали 60-67 HRC 11.0 Износост. констр. сталь 1350 11.1 Износост. констр. сталь 1800 12.0 Пружинные стали 1500 13.0 Нержавеющая сернистая сталь 700 41 - 47 - 49 0,018 0,028 0,032 13.1 Нерж. аустенитн. сталь 700 32 - 36 - 38 0,018 0,028 0,032 13.2 Нерж. аустенитн. сталь 850 23 - 26 - 28 0,018 0,028 0,032 13.3 Нерж. мартенситн. сталь 1100 18 - 21 - 23 0,018 0,028 0,032 14.0 Специальные сплавы 1200 14 - 16 - 18 0,018 0,028 0,032 15.0 Чугун (СЧ) 180 HB 15.1 Чугун (СЧ) 180 HB 15.2 Чугун (ВЧ, КЧ) 180 HB 15.3 Чугун (ВЧ, КЧ) > 260 HB 16.0 Титан титановые сплавы 850 16.1 Титан титановые сплавы 850 - 1200 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 221 - 254 - 265 0,025 0,035 0,043 17.1 Ал. спл., короткоструж. 138 - 159 - 166 0,045 0,053 0,060 17.2 Лит. алюм. сплав >10 % Si 18.0 Медь низколегированная 400 18.1 Латунь короткостружечная 600 18.2 Латунь длинностружечная 600 18.3 Бронза короткостружечная 600 18.4 Бронза короткостружечная 650 -850 18.5 Бронза длинностружечная 850 18.6 Бронза длинностружечная 850 - 1200 19.0 Графит 20.0 Термопласт 20.1 Реактопласт 20.2 Стекло- и углепластик 558 GARANT Справочник по обработке резанием Фрезерование Таблица 8.20 GARANT SPM -
