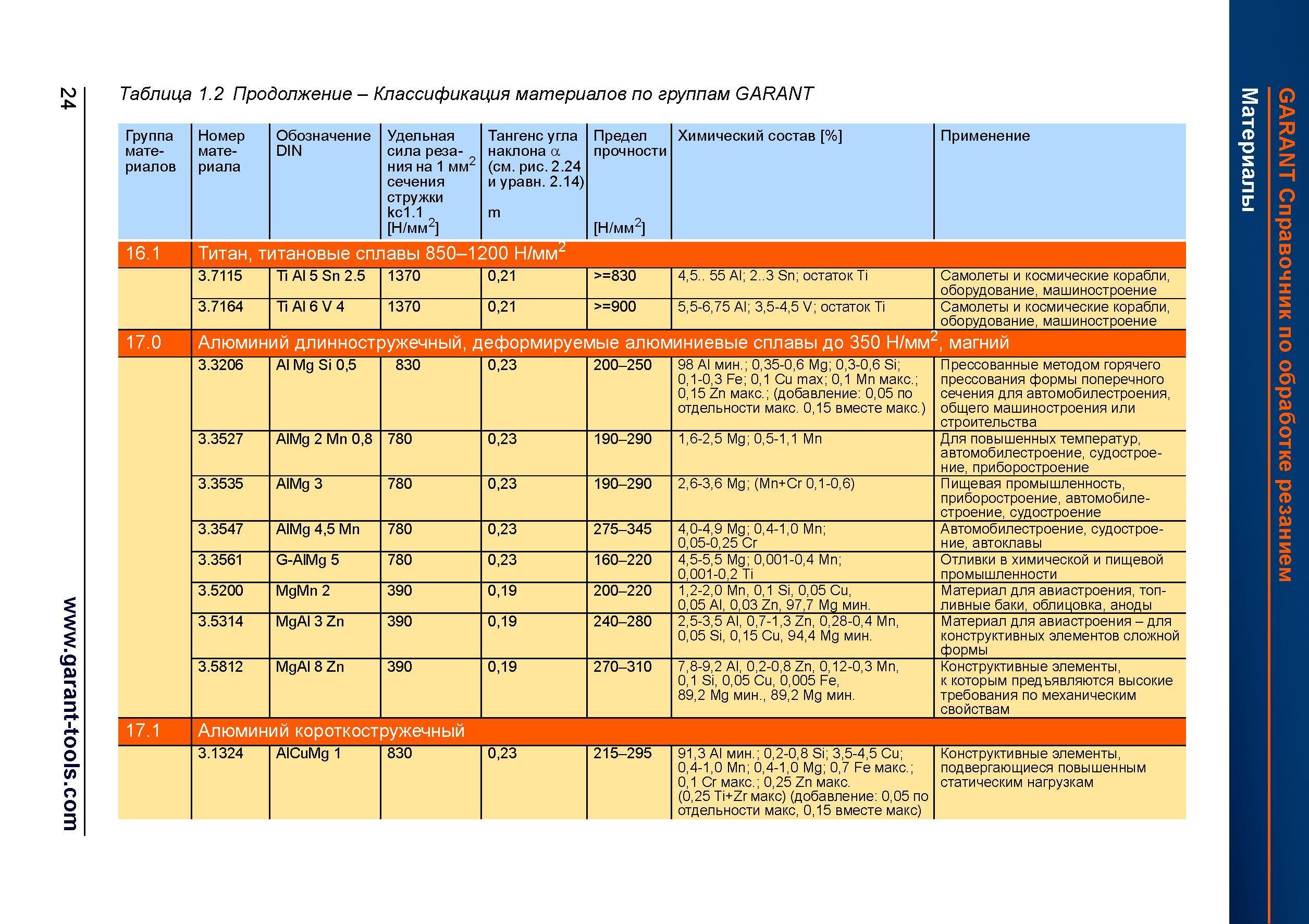

Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружки кс1 1 Н/мм2 Тангенс угла наклона а (см рис 2 24 и уравн 2 1

Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружки кс1.1 Н/мм2 Тангенс угла наклона а (см. рис. 2.24 и уравн. 2.14) m Предел прочности Н/мм2 Химический состав % Применение 16.1 Титан, титановые сплавы 850-1200 Н/мм 3.7115 Ti AI5Sn2.5 1370 0,21 >=830 4,5.. 55 Al 2..3 Sn остаток Ti Самолеты и космические корабли, оборудование, машиностроение 3.7164 Ti Al 6 V 4 1370 0,21 >=900 5,5-6,75 Al 3,5-4,5 V остаток Ti Самолеты и космические корабли, оборудование, машиностроение 17.0 Алюминий длинностружечный, деформируемые алюминиевые сплавы до 350 Н/мм' , магнии 3.3206 Al Mg Si 0,5 830 0,23 200-250 98 Al мин. 0,35-0,6 Mg 0,3-0,6 Si 0,1-0,3 Fe 0,1 Cu max 0,1 Mn макс. 0,15 Zn макс. (добавление 0,05 по отдельности макс. 0,15 вместе макс.) Прессованные методом горячего прессования формы поперечного сечения для автомобилестроения, общего машиностроения или строительства 3.3527 AIMg 2 Mn 0,8 780 0,23 190-290 1,6-2,5 Mg 0,5-1,1 Мп Для повышенных температур, автомобилестроение, судостроение, приборостроение 3.3535 AIMg 3 780 0,23 190-290 2,6-3,6 Mg (Mn+Cr 0,1-0,6) Пищевая промышленность, приборостроение, автомобилестроение, судостроение 3.3547 AIMg 4,5 Mn 780 0,23 275-345 4,0-4,9 Mg 0,4-1,0 Mn 0,05-0,25 Сг Автомобилестроение, судостроение, автоклавы 3.3561 G-AIMg 5 780 0,23 160-220 4,5-5,5 Mg 0,001-0,4 Mn 0,001-0,2 Ti Отливки в химической и пищевой промышленности 3.5200 MgMn 2 390 0,19 200-220 1,2-2,0 Mn, 0,1 Si, 0,05 Cu, 0,05 Al, 0,03 Zn, 97,7 Mg мин. Материал для авиастроения, топливные баки, облицовка, аноды 3.5314 MgAI 3 Zn 390 0,19 240-280 2,5-3,5 Ai, 0,7-1,3 Zn, 0,28-0,4 Mn, 0,05 Si, 0,15 Cu, 94,4 Mg мин. Материал для авиастроения - для конструктивных элементов сложной формы 3.5812 MgAI 8 Zn 390 0,19 270-310 7,8-9,2 Al, 0,2-0,8 Zn, 0,12-0,3 Mn, 0,1 Si, 0,05 Cu, 0,005 Fe, 89,2 Mg мин., 89,2 Mg мин. Конструктивные элементы, к которым предъявляются высокие требования по механическим свойствам 17.1 Алюминий короткостружечный 3.1324 AlCuMg 1 830 0,23 215-295 91,3 Al мин. 0,2-0,8 Si 3,5-4,5 Cu 0,4-1,0 Mn 0,4-1,0 Mg 0,7 Fe макс. 0,1 Сг макс. 0,25 Zn макс. (0,25 Ti+Zr макс) (добавление 0,05 по отдельности макс, 0,15 вместе макс) Конструктивные элементы, подвергающиеся повышенным статическим нагрузкам GARANT Справочник по обработке резанием Материалы К) Таблица 1.2 Продолжение - Классификация материалов по группам GARANT Группа материалов
