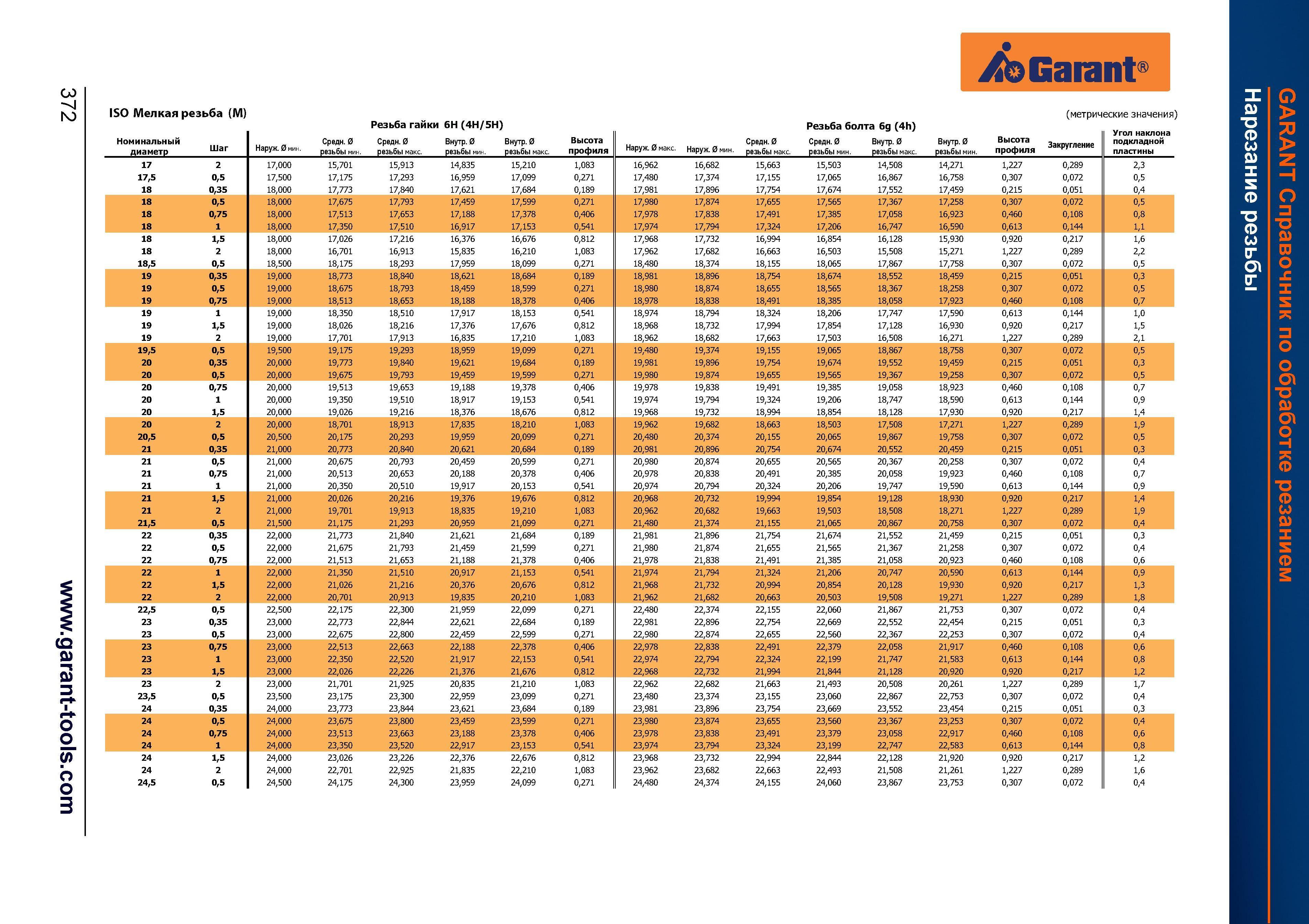

ISO Мелкая резьба (M) (метрические значения) Резьба гайки 6Н (4Н/5Н) Резьба болта 6g (4h) УГПЛ НЙКЛПНЛ Номинальный диаметр Шаг Наруж 0 мин

ISO Мелкая резьба (M) (метрические значения) Резьба гайки 6Н (4Н/5Н) Резьба болта 6g (4h) УГПЛ НЙКЛПНЛ Номинальный диаметр Шаг Наруж. 0 мин. Средн. 0 резьбы мин. Средн. 0 резьбы макс. Внутр. 0 резьбы мин, Внутр. 0 резьбы макс. Высота профиля Наруж. 0 макс Наруж. 0 мин Средн. 0 резьбы макс. Средн. 0 резьбы мин. Внутр. 0 резьбы макс. Внутр. 0 резьбы мин. Высота профиля Закругление Угол наклона подкладной пластины 17 2 17,000 15,701 15,913 14,835 15,210 1,083 16,962 16,682 15,663 15,503 14,508 14,271 1,227 0,289 2,3 17,5 0,5 17,500 17,175 17,293 16,959 17,099 0,271 17,480 17,374 17,155 17,065 16,867 16,758 0,307 0,072 0,5 18 0,35 18,000 17,773 17,840 17,621 17,684 0,189 17,981 17,896 17,754 17,674 17,552 17,459 0,215 0,051 04 18 0,5 18,000 17,675 17,793 17,459 17,599 0,271 17,980 17,874 17,655 17,565 17,367 17,258 0,307 0,072 0,5 18 0,75 18,000 17,513 17,653 17,188 17,378 0,406 17,978 17,838 17,491 17,385 17,058 16,923 0,460 0,108 0,8 18 1 18,000 17,350 17,510 16,917 17,153 0,541 17,974 17,794 17,324 17,206 16,747 16,590 0,613 0,144 1,1 18 1,5 18,000 17,026 17,216 16,376 16,676 0,812 17,968 17,732 16,994 16,854 16,128 15,930 0,920 0,217 1,6 18 2 18,000 16,701 16,913 15,835 16,210 1,083 17,962 17,682 16,663 16,503 15,508 15,271 1,227 0,289 2,2 18,5 0,5 18,500 18,175 18,293 17,959 18,099 0,271 18,480 18,374 18,155 18,065 17,867 17,758 0,307 0,072 0,5 19 0,35 19,000 18,773 18,840 18,621 18,684 0,189 18,981 18,896 18,754 18,674 18,552 18,459 0,215 0,051 0,3 19 0,5 19,000 18,675 18,793 18,459 18,599 0,271 18,980 18,874 18,655 18,565 18,367 18,258 0,307 0,072 0,5 19 0,75 19,000 18,513 18,653 18,188 18,378 0,406 18,978 18,838 18,491 18,385 18,058 17,923 0,460 0,108 0,7 19 1 19,000 18,350 18,510 17,917 18,153 0,541 18,974 18,794 18,324 18,206 17,747 17,590 0,613 0,144 1,0 19 19 1,5 2 19.000 19.000 18,026 17,701 18,216 17,913 17,376 16,835 17,676 17,210 0,812 1,083 18,968 18,962 18,732 18,682 17,994 17,663 17,854 17,503 17,128 16,508 16,930 16,271 0,920 1,227 0,217 0,289 1,5 2,1 19,5 0,5 19,500 19,175 19,293 18,959 19,099 0,271 19,480 19,374 19,155 19,065 18,867 18,758 0,307 0,072 0,5 20 0,35 20,000 19,773 19,840 19,621 19,684 0,189 19,981 19,896 19,754 19,674 19,552 19,459 0,215 0,051 0,3 20 0,5 20,000 19,675 19,793 19,459 19,599 0,271 19,980 19,874 19,655 19,565 19,367 19,258 0,307 0,072 0,5 20 0,75 20,000 19,513 19,653 19,188 19,378 0,406 19,978 19,838 19,491 19,385 19,058 18,923 0,460 0,108 0,7 20 20 1 1,5 20,000 20,000 19,350 19,026 19,510 19,216 18,917 18,376 19,153 18,676 0,541 0,812 19,974 19,968 19,794 19,732 19,324 18,994 19,206 18,854 18,747 18,128 18,590 17,930 0,613 0,920 0,144 0,217 0,9 1,4 20 2 20,000 18,701 18,913 17,835 18,210 1,083 19,962 19,682 18,663 18,503 17,508 17,271 1,227 0,289 1,9 20,5 0,5 20,500 20,175 20,293 19,959 20,099 0,271 20,480 20,374 20,155 20,065 19,867 19,758 0,307 0,072 0,5 21 0,35 21,000 20,773 20,840 20,621 20,684 0,189 20,981 20,896 20,754 20,674 20,552 20,459 0,215 0,051 0,3 21 0,5 21,000 20,675 20,793 20,459 20,599 0,271 20,980 20,874 20,655 20,565 20,367 20,258 0,307 0,072 0,4 21 0,75 21,000 20,513 20,653 20,188 20,378 0,406 20,978 20,838 20,491 20,385 20,058 19,923 0,460 0,108 0,7 21 1 21,000 20,350 20,510 19,917 20,153 0,541 20,974 20,794 20,324 20,206 19,747 19,590 0,613 0,144 09 21 1,5 21,000 20,026 20,216 19,376 19,676 0,812 20,968 20,732 19,994 19,854 19,128 18,930 0,920 0,217 1,4 21 2 21,000 19,701 19,913 18,835 19,210 1,083 20,962 20,682 19,663 19,503 18,508 18,271 1,227 0,289 1,9 21,5 0,5 21,500 21,175 21,293 20,959 21,099 0,271 21,480 21,374 21,155 21,065 20,867 20,758 0,307 0,072 0,4 22 0,35 22,000 21,773 21,840 21,621 21,684 0,189 21,981 21,896 21,754 21,674 21,552 21,459 0,215 0,051 0,3 22 0,5 22,000 21,675 21,793 21,459 21,599 0,271 21,980 21,874 21,655 21,565 21,367 21,258 0,307 0,072 0,4 22 0,75 22,000 21,513 21,653 21,188 21,378 0,406 21,978 21,838 21,491 21,385 21,058 20,923 0,460 0,108 0,6 22 1 22,000 21,350 21,510 20,917 21,153 0,541 21,974 21,794 21,324 21,206 20,747 20,590 0,613 0,144 0,9 22 22 1,5 2 22,000 22,000 21,026 20,701 21,216 20,913 20,376 19,835 20,676 20,210 0,812 1,083 21,968 21,962 21,732 21,682 20,994 20,663 20,854 20,503 20,128 19,508 19,930 19,271 0,920 1,227 0,217 0,289 1,3 1,8 22,5 0,5 22,500 22,175 22,300 21,959 22,099 0,271 22,480 22,374 22,155 22,060 21,867 21,753 0,307 0,072 0,4 23 23 0,35 0,5 23.000 23.000 22,773 22,675 22,844 22,800 22,621 22,459 22,684 22,599 0,189 0,271 22,981 22,980 22,896 22,874 22,754 22,655 22,669 22,560 22,552 22,367 22,454 22,253 0,215 0,307 0,051 0,072 0,3 0,4 23 0,75 23,000 22,513 22,663 22,188 22,378 0,406 22,978 22,838 22,491 22,379 22,058 21,917 0,460 0,108 0,6 23 1 23,000 22,350 22,520 21,917 22,153 0,541 22,974 22,794 22,324 22,199 21,747 21,583 0,613 0,144 0,8 23 1,5 23,000 22,026 22,226 21,376 21,676 0,812 22,968 22,732 21,994 21,844 21,128 20,920 0,920 0,217 1,2 23 2 23,000 21,701 21,925 20,835 21,210 1,083 22,962 22,682 21,663 21,493 20,508 20,261 1,227 0,289 1,7 23,5 24 0,5 0,35 23,500 24,000 23,175 23,773 23,300 23,844 22,959 23,621 23,099 23,684 0,271 0,189 23,480 23,981 23,374 23,896 23,155 23,754 23,060 23,669 22,867 23,552 22,753 23,454 0,307 0,215 0,072 0,051 0,4 0,3 24 0,5 24,000 23,675 23,800 23,459 23,599 0,271 23,980 23,874 23,655 23,560 23,367 23,253 0,307 0,072 0,4 24 24 0,75 1 24.000 24.000 23,513 23,350 23,663 23,520 23,188 22,917 23,378 23,153 0,406 0,541 23,978 23,974 23,838 23,794 23,491 23,324 23,379 23,199 23,058 22,747 22,917 22,583 0,460 0,613 0,108 0,144 0,6 0,8 24 1,5 24,000 23,026 23,226 22,376 22,676 0,812 23,968 23,732 22,994 22,844 22,128 21,920 0,920 0,217 1,2 24 2 24,000 22,701 22,925 21,835 22,210 1,083 23,962 23,682 22,663 22,493 21,508 21,261 1,227 0,289 1,6 24,5 0,5 24,500 24,175 24,300 23,959 24,099 0,271 24,480 24,374 24,155 24,060 23,867 23,753 0,307 0,072 0,4 GARANT Справочник по обработке резанием Нарезание резьбы
