Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.) |
|||||
|

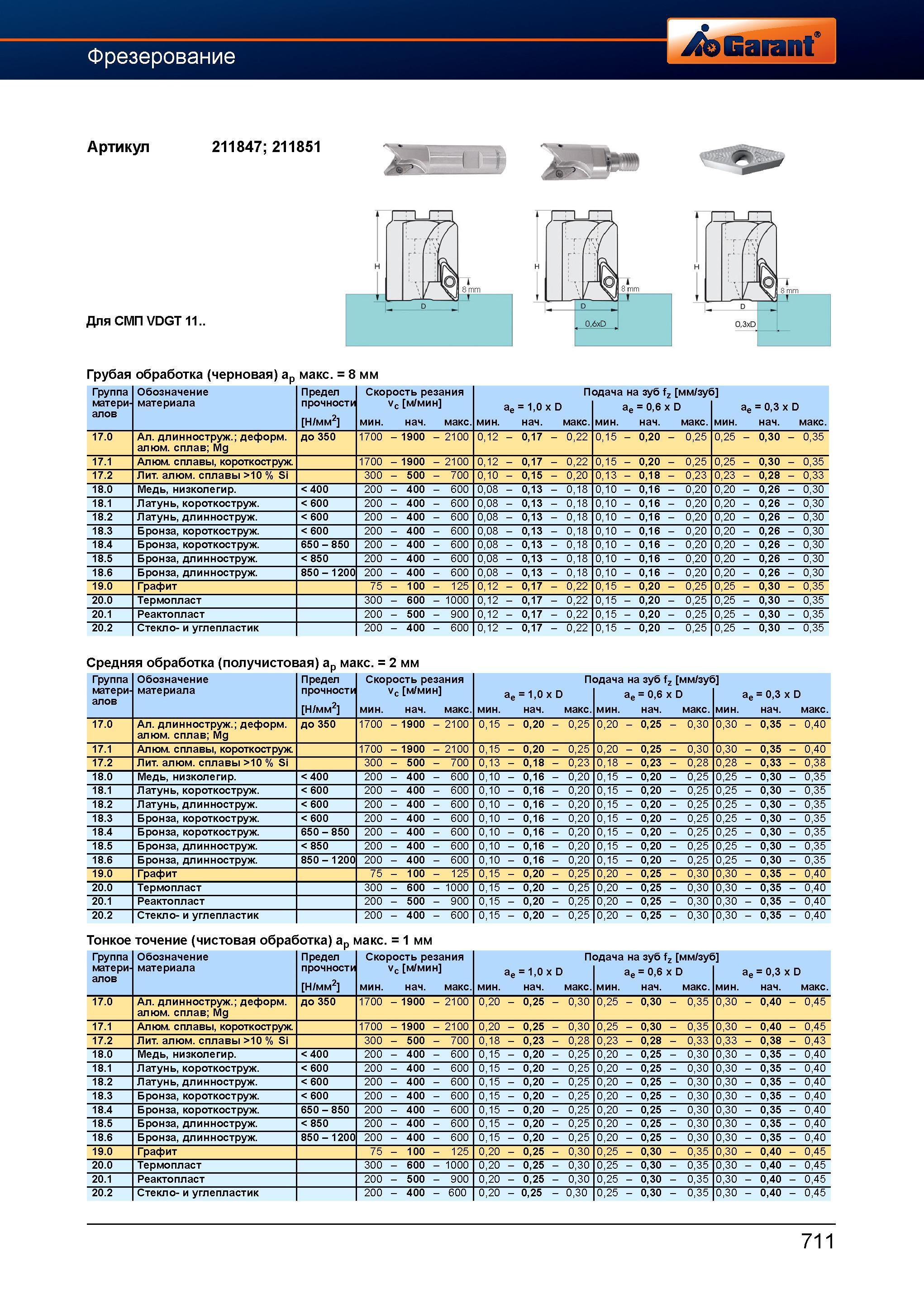

738 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.711 |
|||||
Фрезерный инструмент Garant Hoffmann Грубая обработка (черновая) ap макс = 8 мм Группа материалов Обозначение материала Предел прочности НФрезерный инструмент Garant Hoffmann Грубая обработка (черновая) ap макс. = 8 мм Группа материалов Обозначение материала Предел прочности Н/мм2 Скорость резания Vc м/мин минимальная начальная максимальная ae = 1,0 x D минимальная начальная максимальная одача на зуб fz мм/зуб ae = 0,6 x D минимальная начальная максимальная ae = 0,3 x D минимальная начальная максимальная 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 1700 - 1900 - 2100 0,12 - 0,17 - 0,22 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 17.1 Алюминивые сплавы, короткостружечные 1700 - 1900 - 2100 0,12 - 0,17 - 0,22 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 17.2 Лит. алюм. сплавы >10 % Si 300 - 500 - 700 0,10 - 0,15 - 0,20 0,13 - 0,18 - 0,23 0,23 - 0,28 - 0,33 18.0 Медь низколегированная 400 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 18.1 Латунь короткостружечная 600 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 18.2 Латунь длинностружечная 600 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 18.3 Бронза короткостружечная 600 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 18.4 Бронза короткостружечная 650 - 850 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 18.5 Бронза длинностружечная 850 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 18.6 Бронза длинностружечная 850 - 1200 200 - 400 - 600 0,08 - 0,13 - 0,18 0,10 - 0,16 - 0,20 0,20 - 0,26 - 0,30 19.0 Графит 75 - 100 - 125 0,12 - 0,17 - 0,22 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 20.0 Термопласт 300 - 600 - 1000 0,12 - 0,17 - 0,22 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 20.1 Реактопласт 200 - 500 - 900 0,12 - 0,17 - 0,22 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 20.2 Стекло- и углепластик 200 - 400 - 600 0,12 - 0,17 - 0,22 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 Средняя обработка (получистовая) ap макс. = 2 мм Группа матери' алов Обозначение материала Предел прочности Н/мм2 Скорость резания Vc м/мин минимальная начальная максимальная ae мин. = 1,0 x D нач. макс. одача на зуб fz мм/зуб ae = 0,6 x D минимальная начальная максимальная ae мин. = 0,3 x D нач. макс. 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 1700 - 1900 - 2100 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 17.1 Алюминивые сплавы, короткостружечные 1700 - 1900 - 2100 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 17.2 Лит. алюм. сплавы >10 % Si 300 - 500 - 700 0,13 - 0,18 - 0,23 0,18 - 0,23 - 0,28 0,28 - 0,33 - 0,38 18.0 Медь низколегированная 400 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 18.1 Латунь короткостружечная 600 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 18.2 Латунь длинностружечная 600 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 18.3 Бронза короткостружечная 600 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 18.4 Бронза короткостружечная 650 - 850 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 18.5 Бронза длинностружечная 850 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 18.6 Бронза длинностружечная 850 - 1200 200 - 400 - 600 0,10 - 0,16 - 0,20 0,15 - 0,20 - 0,25 0,25 - 0,30 - 0,35 19.0 Графит 75 - 100 - 125 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 20.0 Термопласт 300 - 600 - 1000 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 20.1 Реактопласт 200 - 500 - 900 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 20.2 Стекло- и углепластик 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 Тонкое точение (чистовая обработка) ap макс. = 1 мм Группа материалов Обозначение материала Предел прочности Н/мм2 Скорость резания Vc м/мин минимальная начальная максимальная ae мин. = 1,0 x D нач. макс. одача на зуб fz мм/зуб ae = 0,6 x D минимальная начальная максимальная ae мин. = 0,3 x D нач. макс. 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 1700 - 1900 - 2100 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 0,30 - 0,40 - 0,45 17.1 Алюминивые сплавы, короткостружечные 1700 - 1900 - 2100 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 0,30 - 0,40 - 0,45 17.2 Лит. алюм. сплавы >10 % Si 300 - 500 - 700 0,18 - 0,23 - 0,28 0,23 - 0,28 - 0,33 0,33 - 0,38 - 0,43 18.0 Медь низколегированная 400 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 18.1 Латунь короткостружечная 600 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 18.2 Латунь длинностружечная 600 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 18.3 Бронза короткостружечная 600 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 18.4 Бронза короткостружечная 650 - 850 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 18.5 Бронза длинностружечная 850 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 18.6 Бронза длинностружечная 850 - 1200 200 - 400 - 600 0,15 - 0,20 - 0,25 0,20 - 0,25 - 0,30 0,30 - 0,35 - 0,40 19.0 Графит 75 - 100 - 125 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 0,30 - 0,40 - 0,45 20.0 Термопласт 300 - 600 - 1000 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 0,30 - 0,40 - 0,45 20.1 Реактопласт 200 - 500 - 900 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 0,30 - 0,40 - 0,45 20.2 Стекло- и углепластик 200 - 400 - 600 0,20 - 0,25 - 0,30 0,25 - 0,30 - 0,35 0,30 - 0,40 - 0,45 711 |
|||||
