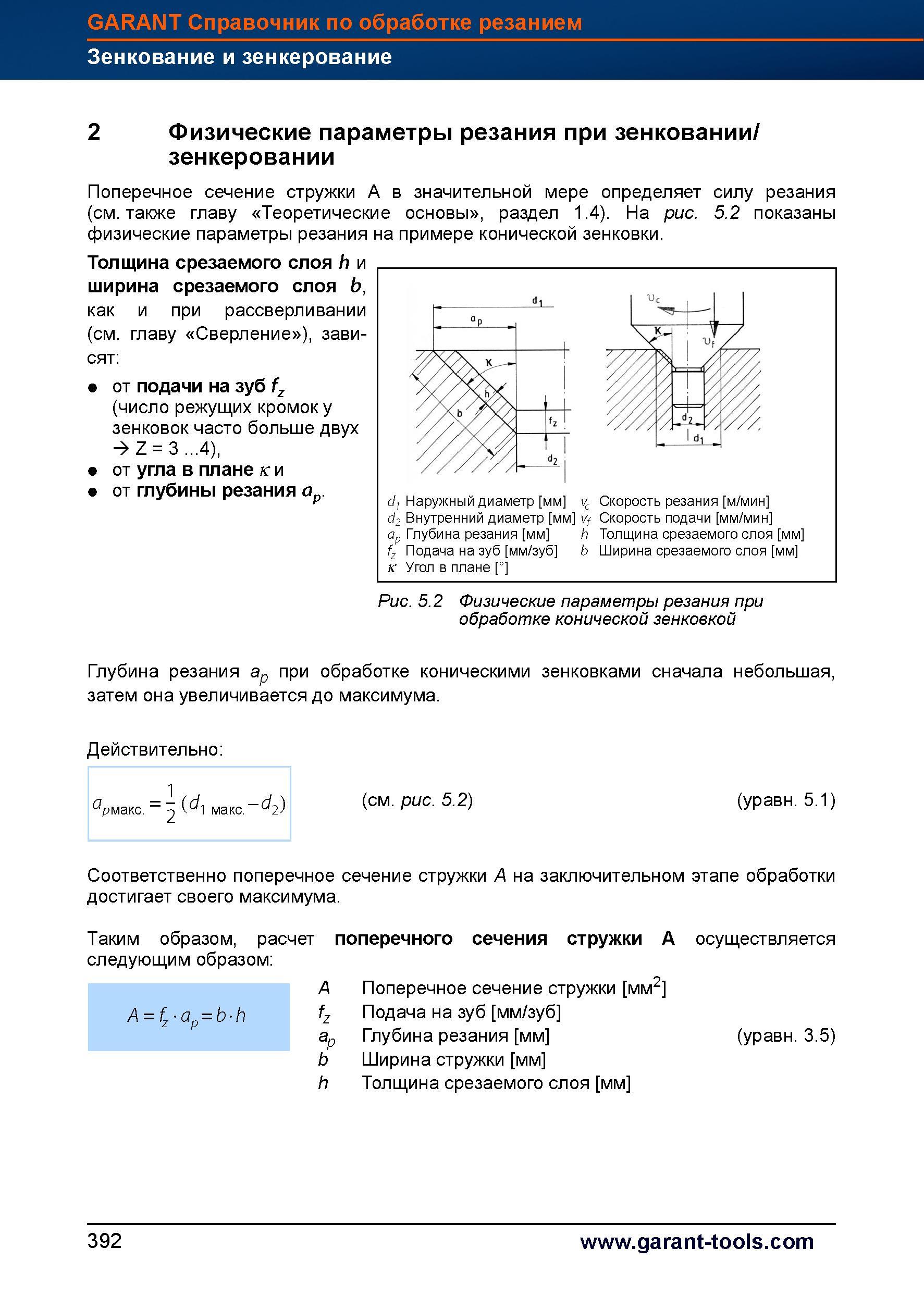

Физические параметры резания при зенковании и зенкеровании Поперечное сечение стружки A в значительной мере определяет силу резания На рис. 5.2 показаны физические параметры резания на примере конической зенковки. Толщина срезаемого слоя h и ширина срезаемого слоя b, как и при рассверливании (см. главу Сверление ), зависят от подачи на зуб fz (число режущих кромок у зенковок часто больше двух Z = 3 ...4), от угла в плане к и от глубины резания ap. df Наружный диаметр мм Vc Скорость резания м/мин d2 Внутренний диаметр мм Vf Скорость подачи мм/мин ap Глубина резания мм h Толщина срезаемого слоя мм fz Подача на зуб мм/зуб b Ширина срезаемого слоя мм к Угол в плане ° Рис. 5.2 Физические параметры резания при обработке конической зенковкой Глубина резания ар при обработке коническими зенковками сначала небольшая, затем она увеличивается до максимума. Действительно (см. рис. 5.2) (уравн.5.1) Соответственно поперечное сечение стружки A на заключительном этапе обработки достигает своего максимума. Таким образом, расчет поперечного сечения стружки A осуществляется следующим образом A Поперечное сечение стружки мм2 fz Подача на зуб мм/зуб ар Глубина резания мм (уравн.3.5) b Ширина стружки мм h Толщина срезаемого слоя мм Л = fz ap = b h 392 GARANT Справочник по обработке резанием Зенкование и зенкерование 2 (см. также главу Теоретические основы , раздел 1.4).
