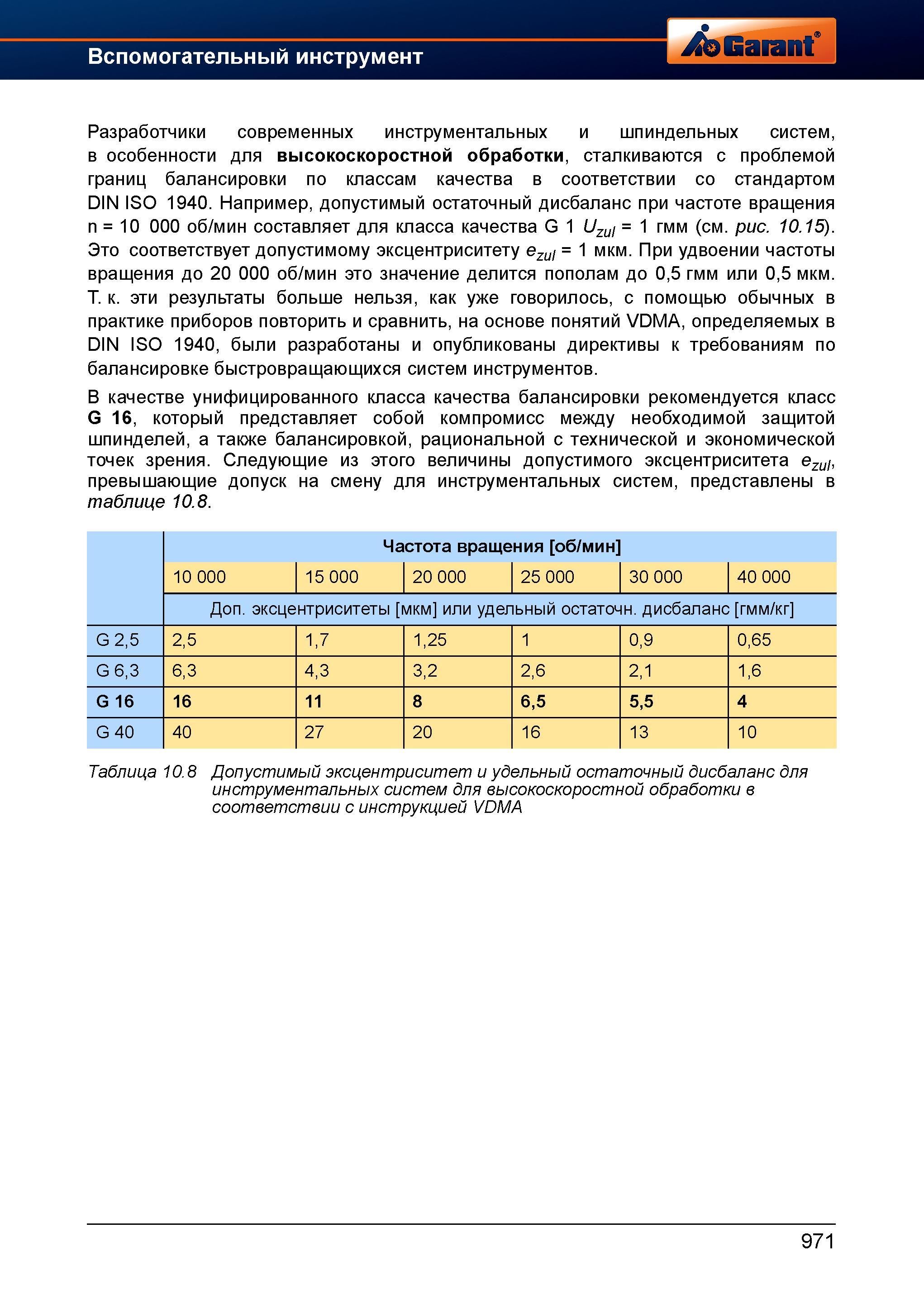

Допустимый эксцентриситет и удельный остаточный дисбаланс для инструментальных систем для высокоскоростной обработки в соответствии с инструкцией VDMA Разработчики современных инструментальных и шпиндельных систем, в особенности для высокоскоростной обработки, сталкиваются с проблемой границ балансировки по классам качества в соответствии со стандартом DIN ISO 1940. Например, допустимый остаточный дисбаланс при частоте вращения n = 10 000 об/мин составляет для класса качества G 1 Uzul = 1 гмм (см. рис. 10.15). Это соответствует допустимому эксцентриситету ezu = 1 мкм. При удвоении частоты вращения до 20 000 об/мин это значение делится пополам до 0,5 гмм или 0,5 мкм. Т. к. эти результаты больше нельзя, как уже говорилось, с помощью обычных в практике приборов повторить и сравнить, на основе понятий VDMA, определяемых в DIN ISO 1940, были разработаны и опубликованы директивы к требованиям по балансировке быстровращающихся систем инструментов. В качестве унифицированного класса качества балансировки рекомендуется класс G 16, который представляет собой компромисс между необходимой защитой шпинделей, а также балансировкой, рациональной с технической и экономической точек зрения. Следующие из этого величины допустимого эксцентриситета ezu , превышающие допуск на смену для инструментальных систем, представлены в таблице 10.8. Частота вращения об/мин 10 000 15 000 20 000 25 000 30 000 40 000 Доп. эксцентриситеты мкм или удельный остаточн. дисбаланс гмм/кг G 2,5 2,5 1,7 1,25 1 0,9 0,65 G 6,3 6,3 4,3 3,2 2,6 2,1 1,6 G 16 16 11 8 6,5 5,5 4 G 40 40 27 20 16 13 10 Таблица 10.8
