PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||

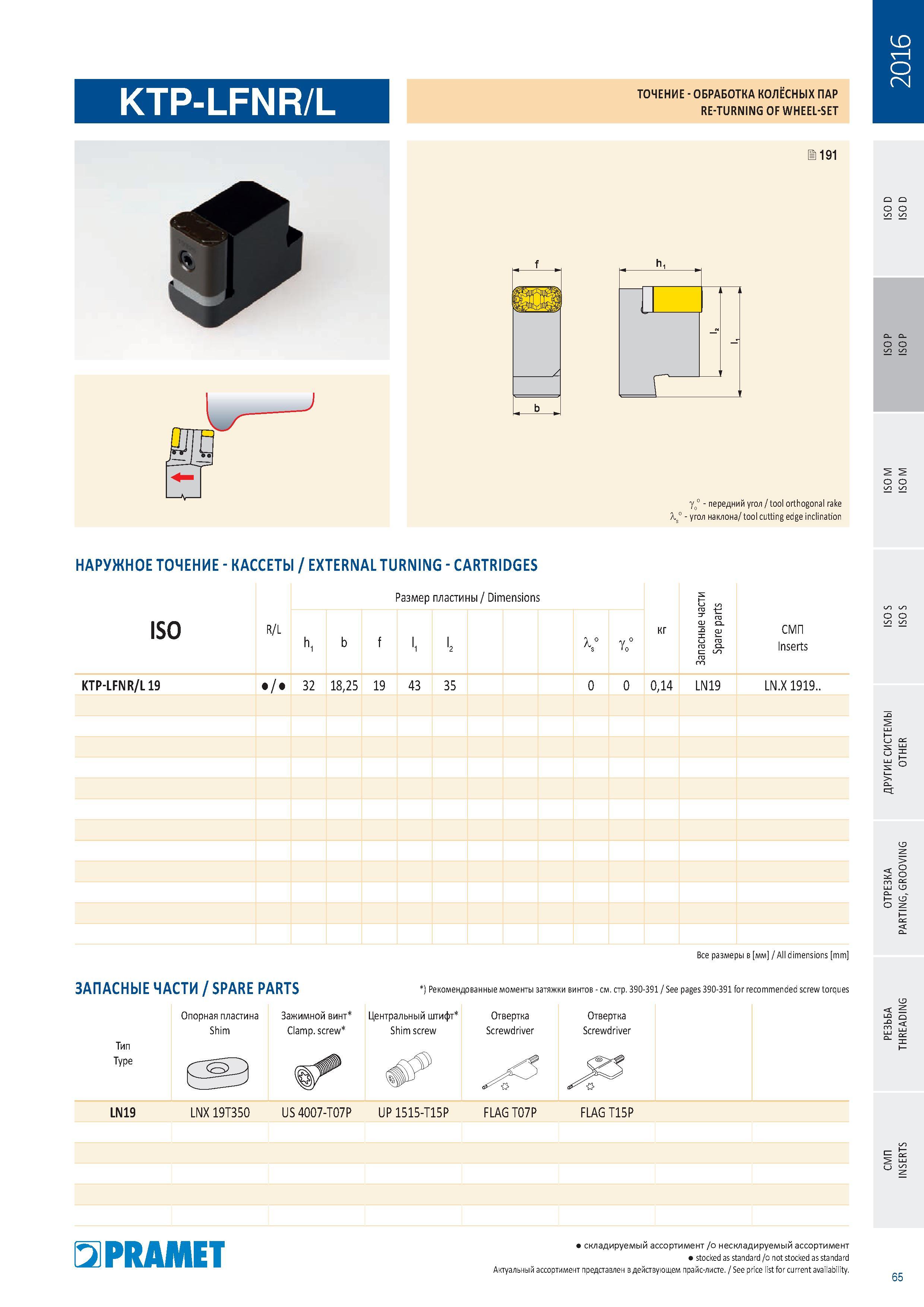

Специальный токарный инструмент Pramet KTP-LFNR/L для тяжелого точения железнодорожных колесных пар Общий вид Обозначение67 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.65 |
|||||
Специальный токарный инструмент Pramet KTP-LFNR/L для тяжелого точения железнодорожных колесных пар Общий вид Обозначение Специальный токарный инструмент Pramet KTP-LFNR/L для тяжелого точения железнодорожных колесных пар Общий вид Обозначение _ ТОЧЕНИЕ ОБРАБОТКА КОЛЁСНЫХ ПАР RE-TURNING OF WHEEL-SET а- аО О НАРУЖНОЕ ТОЧЕНИЕ КАССЕТЫ / EXTERNAL TURNING CARTRIDGES Размер пластины Dimensions ISO R/L h, b f l, I2 V Yo° кг Запасные части Spare part СМП Inserts KTP-LFNR/L 19 / 32 18,25 19 43 35 0 0 0,14 LN19 LN.X 1919 о s Е CD Запасные части Spare parts Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Тип Type LN19 Опорная пластина Зажимной винт Центральный штифт Shim Clamp screw Shim screw LNX 19T350 Отвертка Screwdriver US 4007-T07P UP 1515-T15P O FLAG T07P Отвертка Screwdriver О FLAG T15P PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 65 |
|||||
