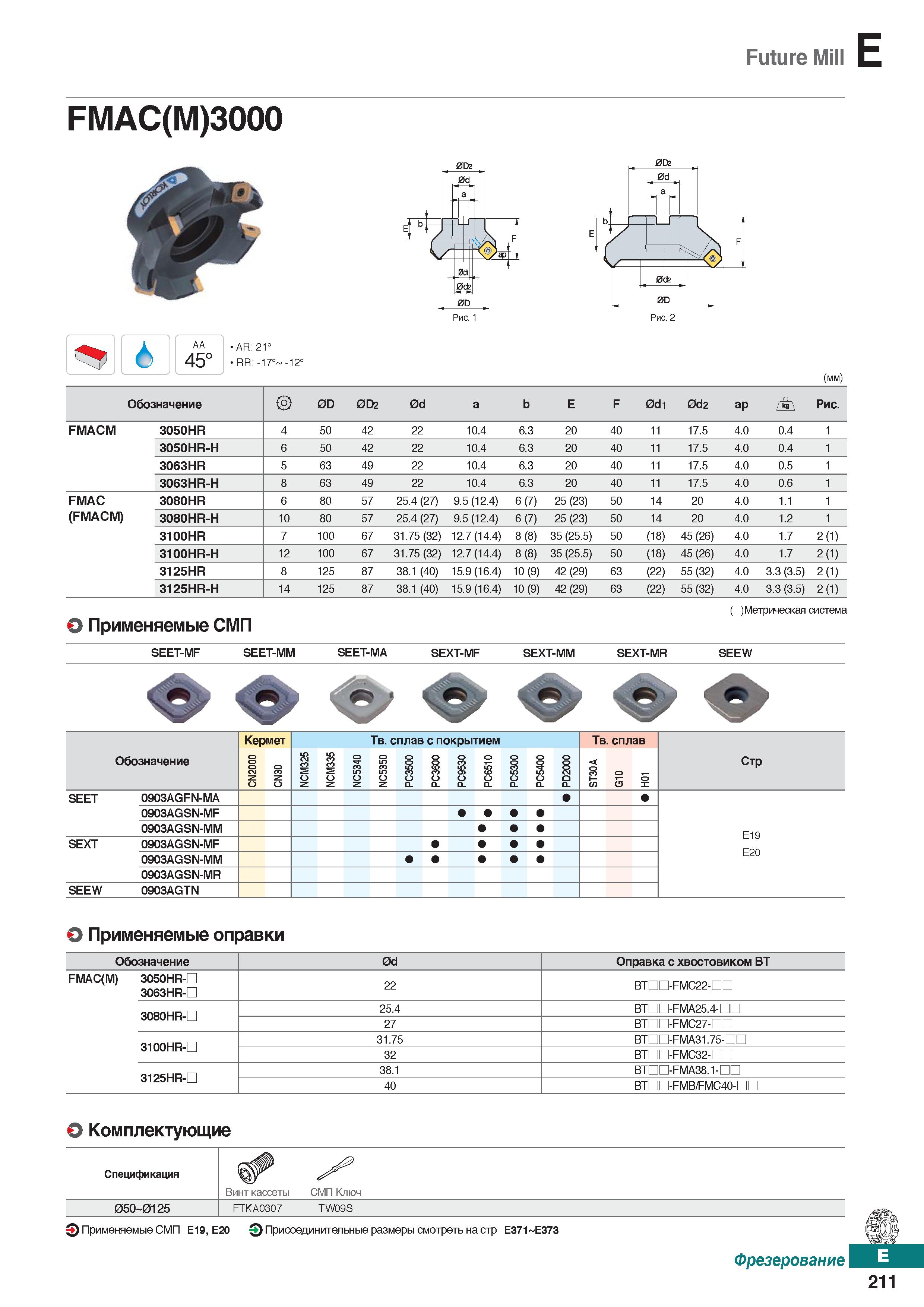

Future Mill FMAC(M)3000 к AA 6 45° AR: 21° RR: -17° -12° (mm) Обозначение 0D 0D2 0d а b E F 0dl 0d2 ар Рис. FMACM 3050HR 4 50 42 22 10.4 6.3 20 40 11 17.5 4.0 0.4 1 3050HR-H 6 50 42 22 10.4 6.3 20 40 11 17.5 4.0 0.4 1 3063HR 5 63 49 22 10.4 6.3 20 40 11 17.5 4.0 0.5 1 3063HR-H 8 63 49 22 10.4 6.3 20 40 11 17.5 4.0 0.6 1 FMAC 3080HR 6 80 57 25.4 (27) 9.5(12.4) 6(7) 25 (23) 50 14 20 4.0 1.1 1 (FMACM) 3080HR-H 10 80 57 25.4 (27) 9.5(12.4) 6(7) 25 (23) 50 14 20 4.0 1.2 1 3100HR 7 100 67 31.75(32) 12.7(14.4) 8(8) 35 (25.5) 50 (18) 45 (26) 4.0 1.7 2(1) 3100HR-H 12 100 67 31.75(32) 12.7(14.4) 8(8) 35 (25.5) 50 (18) 45 (26) 4.0 1.7 2(1) 3125HR 8 125 87 38.1 (40) 15.9(16.4) 10(9) 42 (29) 63 (22) 55 (32) 4.0 3.3 (3.5) 2(1) 3125HR-H 14 125 87 38.1 (40) 15.9(16.4) 10(9) 42 (29) 63 (22) 55 (32) 4.0 3.3 (3.5) 2(1) Применяемые сменные режущие пластины (СМП) ( (Метрическая система SEET-MF SEET-MM SEET-MA SEXT-MF SEXT-MM SEXT-MR SEEW Обозначение Кермет Твердый сплав с покрытием Ю(О СО (ОЮ1Л Твердый сплав Стр SEET 0903AGFN-MA 0903AGSN-MF 0903AGSN-MM SEXT 0903AGSN-MF 0903AGSN-MM Е19 Е20 0903AGSN-MR SEEW 0903AGTN Применяемые оправки Обозначение 0d Оправка с хвостовиком ВТ FMAC(M) 3050HR-D 3063HR-D 22 BTnn-FMC22-DC 3080HR-D 25.4 BTDD-FMA25.4-nn 27 BTDD-FMC27-nn 3100HR-D 31.75 BTDD-FMA31.75-nn 32 BTDD-FMC32-nn 3125HR-D 38.1 BTDD-FMA38.1-nn 40 BTDn-FMB FMC40-nn Комплектующие Спецификация Винт кассеты СМП Ключ 05O 0125 FTKA0307 TW09S Применяемые сменные режущие пластины (СМП) Е19,Е20 Присоединительные размеры смотреть на стр Е371 Е373 Фрезерование
