794 Каталог WALTER 2007 Режущий инструмент и инструментальная оснастка Стр.791

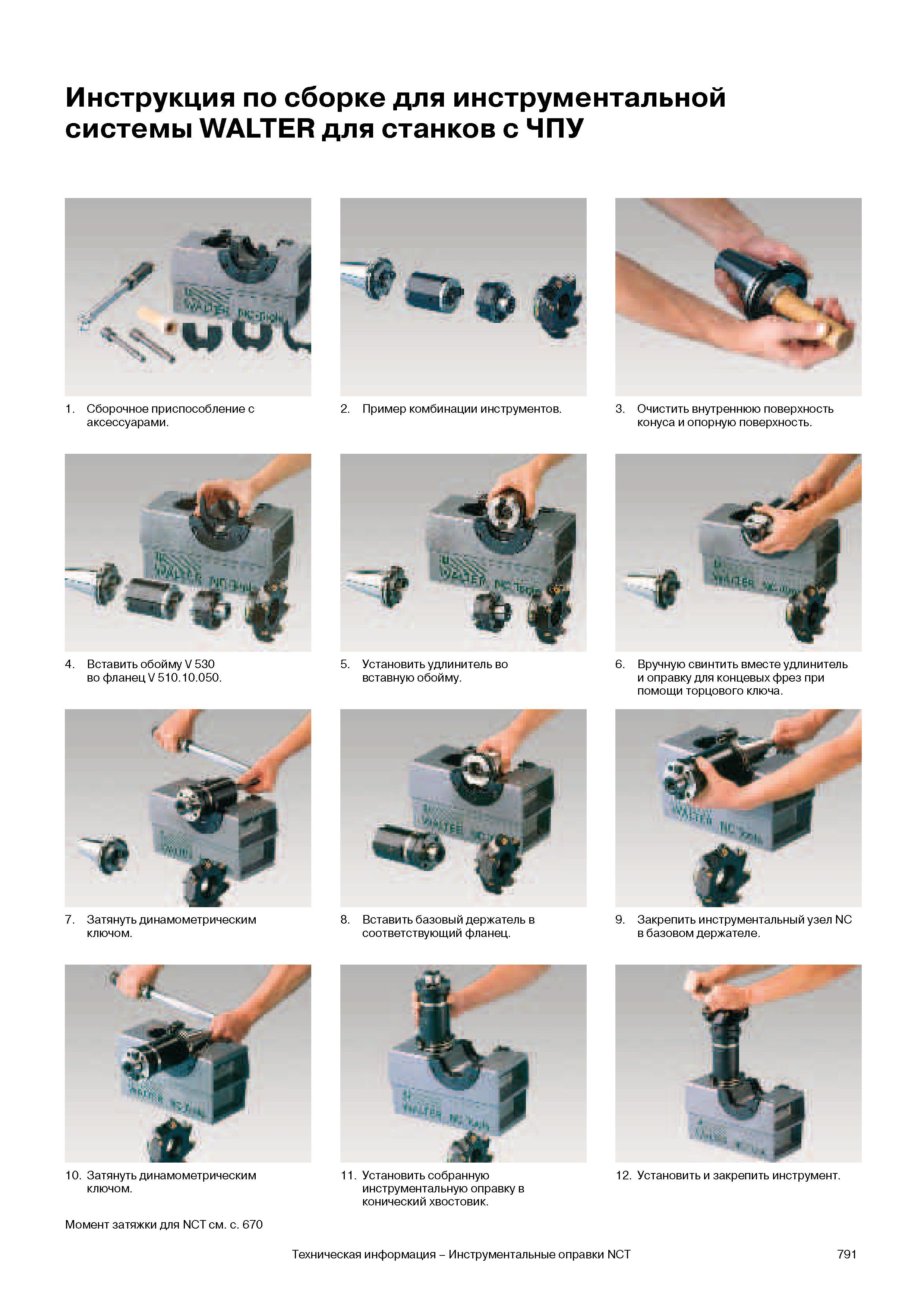

Инструкция по сборке для инструментальной системы WALTER для станков с ЧПУ Сборочное приспособление с аксессуарами Пример комбинации инструментов 3 Оч Инструкция по сборке для инструментальной системы WALTER для станков с ЧПУ Сборочное приспособление с аксессуарами Пример комбинации инструментов. 3. Очистить внутреннюю поверхность конуса и опорную поверхность. 4. Вставить обойму V 530 во фланец V 510.10.050. 5. Установить удлинитель во вставную обойму. 6. Вручную свинтить вместе удлинитель и оправку для концевых фрез при помощи торцового ключа. 7. Затянуть динамометрическим ключом. 8. Вставить базовый держатель в соответствующий фланец. 9. Закрепить инструментальный узел NC в базовом держателе. 10. Затянуть динамометрическим ключом. 11. Установить собранную инструментальную оправку в конический хвостовик. 12. Установить и закрепить инструмент. Момент затяжки для NCT см. с. 670 Техническая информация Инструментальные оправки NCT 791
