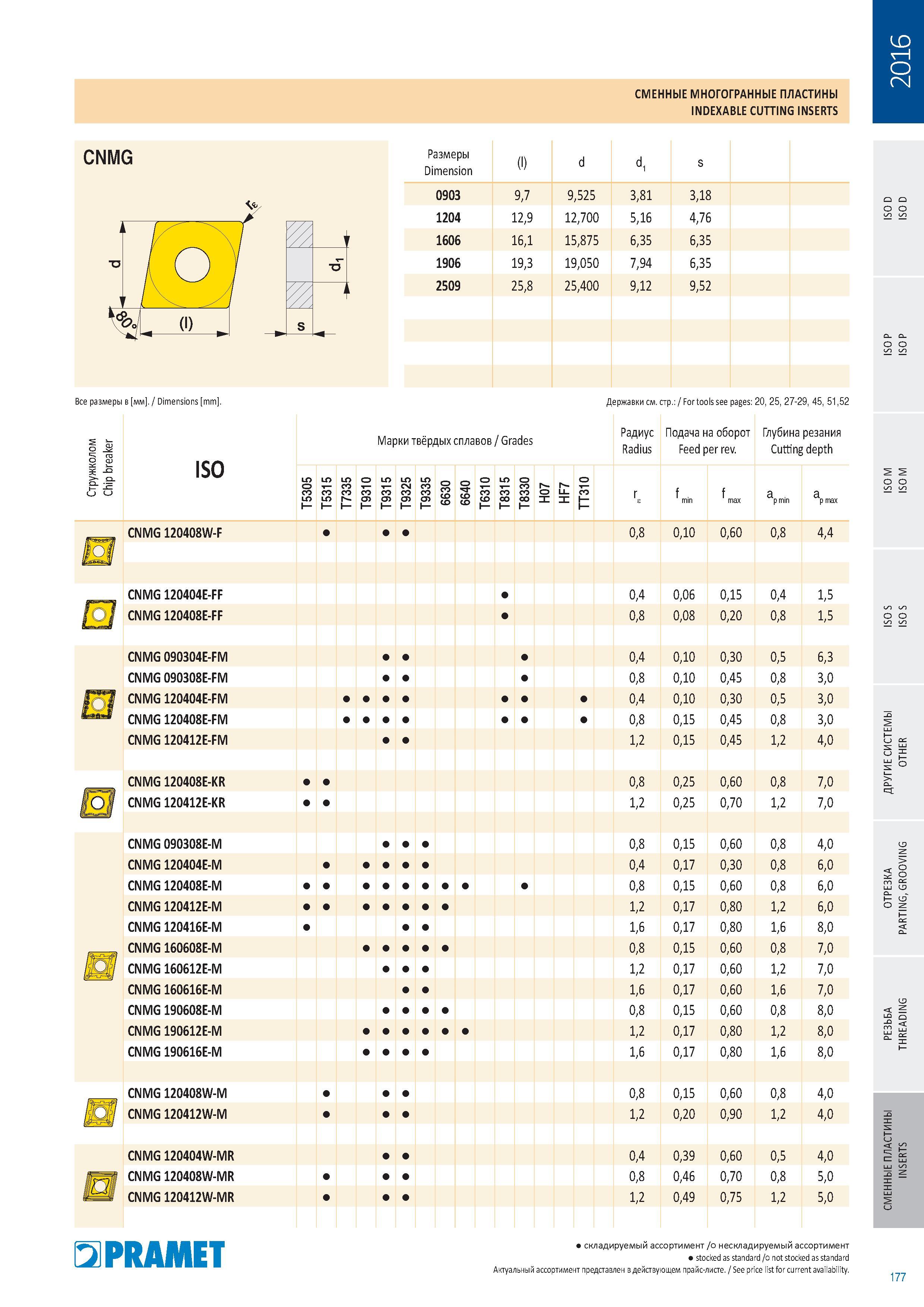

Ромбические двусторонние сменные пластины Pramet CNMG Марки твердых сплавов Общий вид Размерные характеристики Обозначение по ИСО _ СМЕННЫЕ МНОГОГРАННЫЕ ПЛАСТИНЫ PRAMET CNMG INDEXABLE CUTTING INSERTS Размеры указаны в мм Dimension Марки твёрдых сплавов Grades _ Радиус при вершине Radius Режимы резания при точении Подача на оборот (мм/об) Глубина резания (мм) Feed per rev. Cutting depth T5305 T5315 T7335 T9310 T9315 T9325 T9335 6630 6640 T6310 T8315 T8330 о HF7 TT310 r S f min f max a p min a p max CNMG 120408W-F 0,8 0,10 0,60 0,8 4,4 CNMG 120404E-FF 0,4 0,06 0,15 0,4 1,5 CNMG 120408E-FF 0,8 0,08 0,20 0,8 1,5 CNMG 090304E-FM 0,4 0,10 0,30 0,5 6,3 CNMG 090308E-FM 0,8 0,10 0,45 0,8 3,0 CNMG 120404E-FM 0,4 0,10 0,30 0,5 3,0 CNMG 120408E-FM 0,8 0,15 0,45 0,8 3,0 CNMG 120412E-FM 1,2 0,15 0,45 1,2 4,0 CNMG 120408E-KR 0,8 0,25 0, 6 О 0,8 7,0 CNMG 120412E-KR 1,2 0,25 0,70 1,2 7,0 CNMG 090308E-M 0,8 0,15 0,60 0,8 4,0 CNMG 120404E-M 0,4 0,17 0,30 0,8 6,0 CNMG 120408E-M 0,8 0,15 0,60 0,8 6,0 CNMG 120412E-M 1,2 0,17 0,80 1,2 6,0 CNMG 120416E-M 1,6 0,17 0,80 1,6 8,0 CNMG 160608E-M 0,8 0,15 0, 6 О 0,8 7,0 CNMG 160612E-M 1,2 0,17 0,60 1,2 7,0 CNMG 160616E-M 1,6 0,17 0,60 1,6 7,0 CNMG 190608E-M 0,8 0,15 0,60 0,8 8,0 CNMG 190612E-M 1,2 0,17 0,80 1,2 8,0 CNMG 190616E-M 1,6 0,17 0,80 1,6 8,0 CNMG 120408W-M 0,8 0,15 0, 6 О 0,8 4,0 CNMG 120412W-M 1,2 0,20 0,90 1,2 4,0 CNMG 120404W-MR 0,4 0,39 0,60 0,5 4,0 CNMG 120408W-MR 0,8 0,46 0,70 0,8 5,0 CNMG 120412W-MR 1,2 0,49 0,75 1,2 5,0 О Е о PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 177(l) d di s 0903 9,7 9,525 3,81 3,18 1204 12,9 12,700 5,16 6 ,7 4, 1606 16,1 15,875 6,35 6,35 1906 19,3 19,050 7,94 5 ,3 6, 2509 25,8 25,400 9,12 9,52 Все размеры в мм Dimensions mm Державки см. стр. For tools see pages 20, 25, 27-29, 45, 51,52
