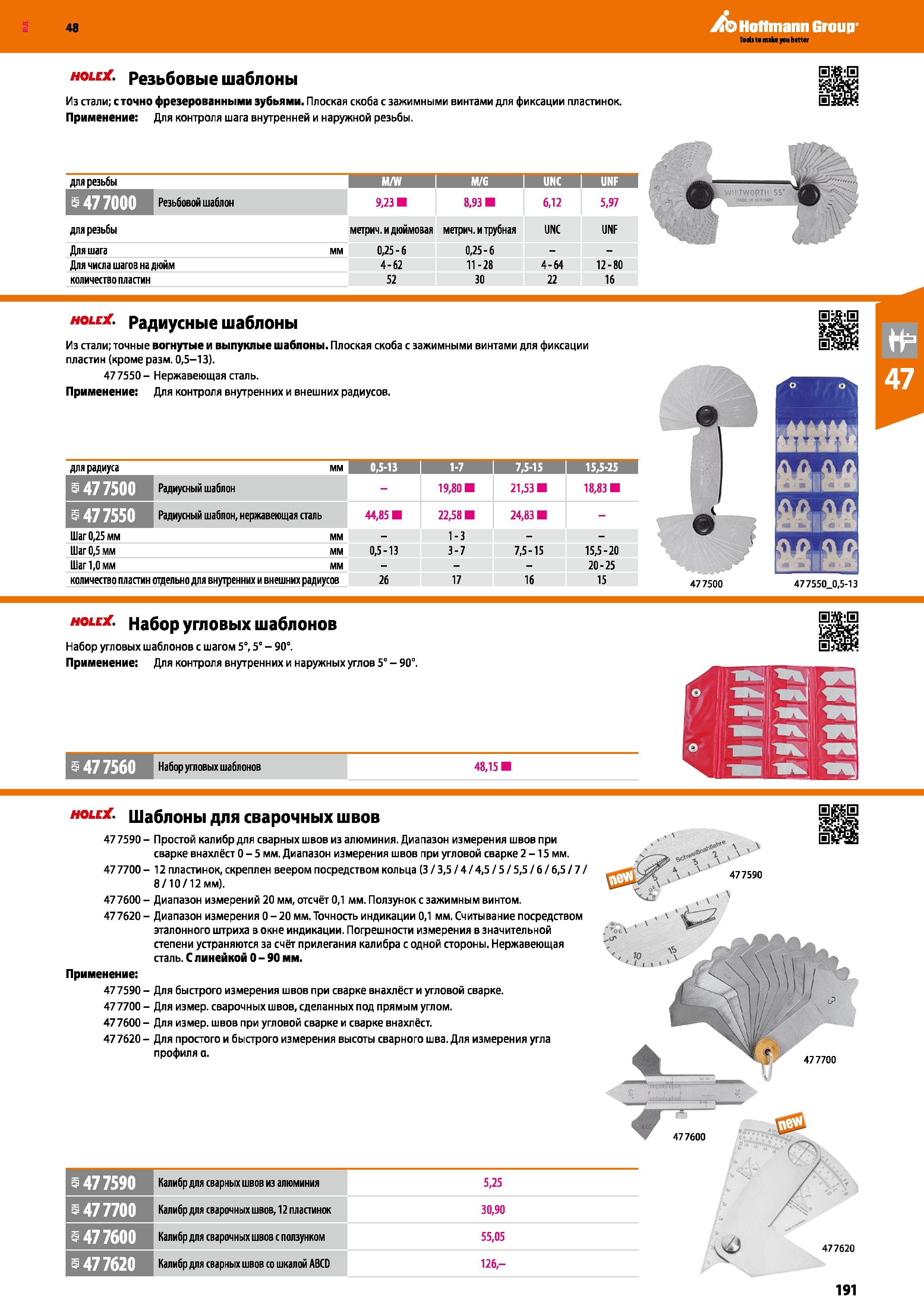

Резьбовые шаблоны Из стали; с точно фрезерованными зубьями Плоская скоба с зажимными винтами для фиксации пластинок Применение: Для контр

Резьбовые шаблоны Из стали; с точно фрезерованными зубьями. Плоская скоба с зажимными винтами для фиксации пластинок. Применение: Для контроля шага внутренней и наружной резьбы. для резьбы M/W j M/G 1 UNC 1 UNF I Резьбовой шаблон 9,23 8,93 6,12 5,97 для резьбы метрич. и дюймовая метрич. и трубная UNC UNF Для шага мм 0,25-6 0,25-6 Для числа шагов на дюйм 4-62 11-28 4-64 12-80 количество пластин 52 30 22 16 ной . Радиусные шаблоны Из стали; точные вогнутые и выпуклые шаблоны. Плоская скоба с зажимными винтами для фиксации пластин (кроме разм. 0,5-13). 477550- Нержавеющая сталь. Применение: Для контроля внутренних и внешних радиусов. для радиуса мм 0,5-13 1 1-7 7,5-15 I 15,5-25 5 47 7500 Радиусный шаблон - 19,80 21,53 18,83 5 477550 Радиусный шаблон, нержавеющая сталь 44,85 22,58 24,83 - Шаг 0,25 мм - 1-3 Шаг 0,5 мм 0,5-13 3-7 7,5-15 15,5-20 Шаг 1,0 мм - 20-25 количество пластин отдельно для внутренних и внешних радиусов 26 17 16 15 477550 0,5-13 Holex набор угловых шаблонов Набор угловых шаблонов с шагом 5°, 5° - 90°. Применение: Для контроля внутренних и наружных углов 5° - 90°. 477560 Набор угловых шаблонов 48,151 holeX. Шаблоны для сварочных швов 477590- 477700- 477600- 477620- Применение: 477590- 477700- 477600- 477620- - Простой калибр для сварных швов из алюминия. Диапазон измерения швов при сварке внахлёст 0-5 мм. Диапазон измерения швов при угловой сварке 2-15 мм. 12 пластинок, скреплен веером посредством кольца (3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 8 /10 /12 мм). - Диапазон измерений 20 мм, отсчёт 0,1 мм. Ползунок с зажимным винтом. - Диапазон измерения 0-20 мм. Точность индикации 0,1 мм. Считывание посредством эталонного штриха в окне индикации. Погрешности измерения в значительной степени устраняются за счёт прилегания калибра с одной стороны. Нержавеющая сталь. С линейкой 0-90 мм. - Для быстрого измерения швов при сварке внахлёст и угловой сварке. - Для измер. сварочных швов, сделанных под прямым углом. Для измер. швов при угловой сварке и сварке внахлёст. Для простого и быстрого измерения высоты сварного шва. Для измерения угла профиля а. 5 47 7590 Калибр для сварных швов из алюминия 5,25 5 47 7700 Калибр для сварочных швов, 12 пластинок 30,90 5 477600 Калибр для сварочных швов с ползунком 55,05 5 47 7620 Калибр для сварных швов со шкалой ABCD 126,- 477620 191
