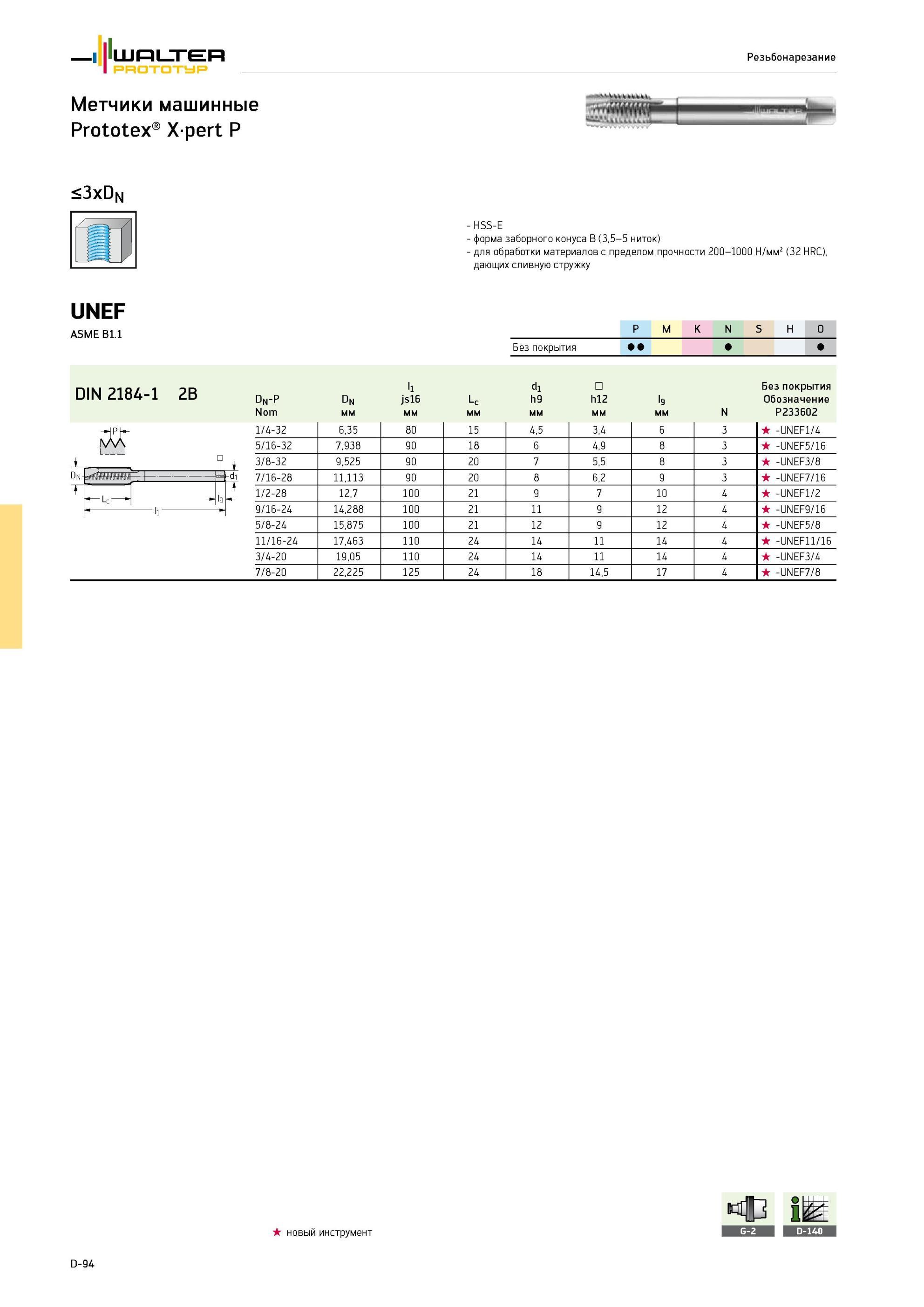

486 Каталог WALTER 2013 Дополнение к общему Стр.D-94 |
|||||
Резьба UNEF Метчик Walter дюймовый машинный для нарезания внутренней американской унифицированной резьбы с экстра мелким шагом в сквозном отверстии ASME B1 1 DIN 218Резьба UNEF Метчик Walter дюймовый машинный для нарезания внутренней американской унифицированной резьбы с экстра мелким шагом в сквозном отверстии ASME B1.1 DIN 2184-1 2B Walter Prototyp Резьбонарезание Метчики машинные Prototex Xpert P <3xDn - HSS-E форма заборного конуса B (3,5-5 ниток) для обработки материалов с пределом прочности 200-1000 Н/мм2 (32 HRC), дающих сливную стружку UNEF ASME B1.1 Группы обрабатываемых материалов по ISO P M K N S H O Без покрытия DIN 2184-1 2B Dn-p Nom dn мм l1 js16 мм Lc мм d1 h9 мм h12 мм l9 мм N Без покрытия Обозначение P233602 Dn- шййЙЙЙ1/4-32 6,35 80 15 4,5 3,4 6 3 -UNEF1/4 5/16-32 7,938 90 18 6 4,9 8 3 -UNEF5/16 3/8-32 9,525 90 20 7 5,5 8 3 -UNEF3/8 7/16-28 11,113 90 20 8 6,2 9 3 -UNEF7/16 1/2-28 12,7 100 21 9 7 10 4 -UNEF1/2 9/16-24 14,288 100 21 11 9 12 4 -UNEF9/16 5/8-24 15,875 100 21 12 9 12 4 -UNEF5/8 11/16-24 17,463 110 24 14 11 14 4 -UNEF11/16 3/4-20 19,05 110 24 14 11 14 4 -UNEF3/4 7/8-20 22,225 125 24 18 14,5 17 4 -UNEF7/8 новый инструмент D-94 L |
|||||
