Машинные развёртки Garant Hoffmann из быстрорежущей стали HSS/E с покрытием TiN Рекомендации по выбору режимов резения при развертывании р

Машинные развёртки Garant Hoffmann из быстрорежущей стали HSS/E с покрытием TiN Рекомендации по выбору режимов резения при развертывании р

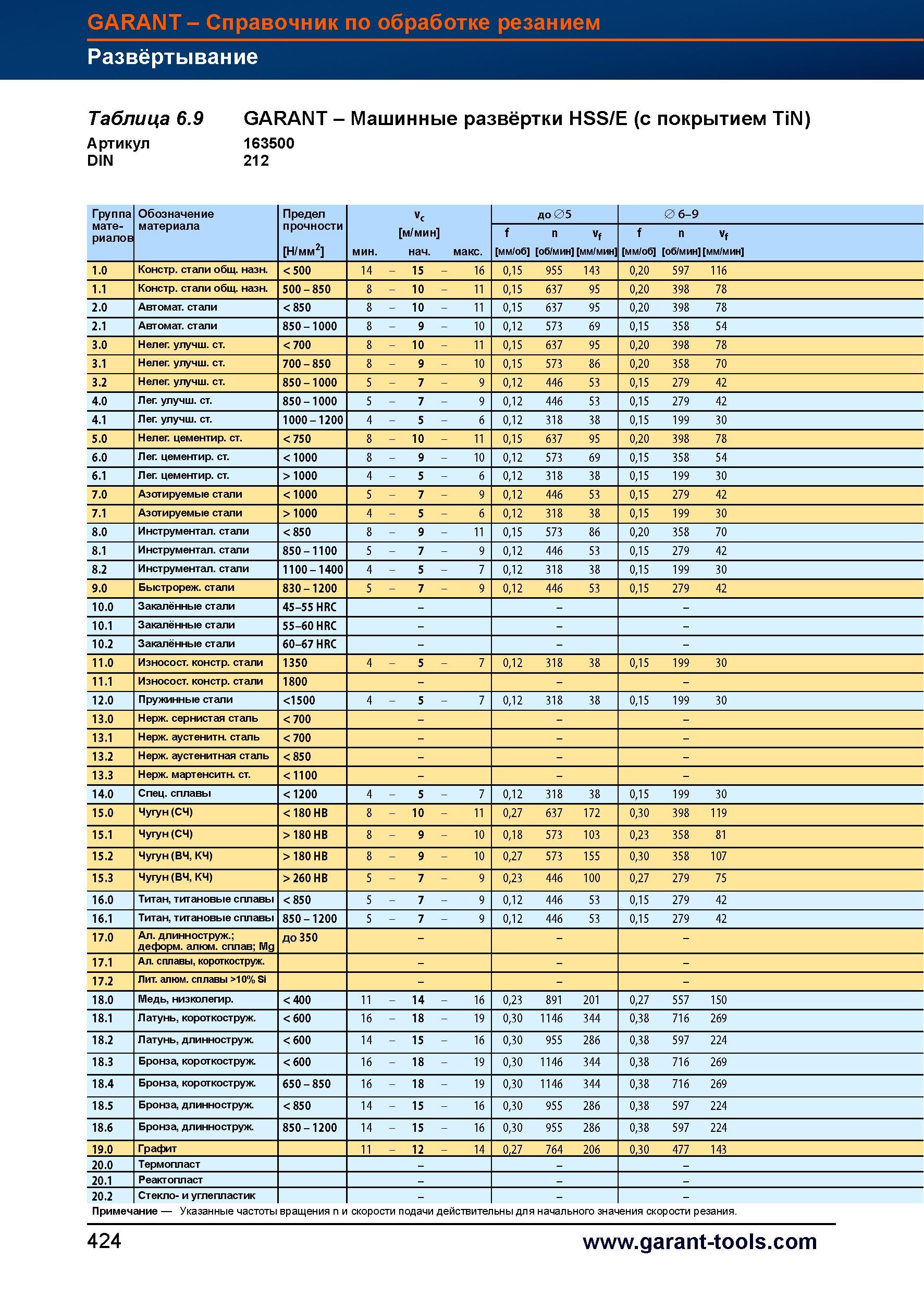

Машинные развёртки Garant Hoffmann из быстрорежущей стали HSS/E с покрытием TiN Рекомендации по выбору режимов резения при развертывании различных сталей и сплавов Артикул 163500 DIN 212 Группа Обозначение Предел Vc до 05 0 6-9 риалов м/мин f vf Н/мм2 минимальная начальная максимальная мм/об об/мин мм/мин 1.0 Конструкционные стали общего назначения 500 14 - 15 - 16 0,15 955 143 0,20 597 116 1.1 Конструкционные стали общего назначения 500 - 850 8 - 10 - 11 0,15 637 95 0,20 398 78 2.0 Автоматные стали 850 8 - 10 - 11 0,15 637 95 0,20 398 78 2.1 Автоматные стали 850 - 1000 8 - 9 - 10 0,12 573 69 0,15 358 54 3.0 Нелегированные улучшенные стали 700 8 - 10 - 11 0,15 637 95 0,20 398 78 3.1 Нелегированные улучшенные стали 700 - 850 8 - 9 - 10 0,15 573 86 0,20 358 70 3.2 Нелегированные улучшенные стали 850 - 1000 5 - 7 - 9 0,12 446 53 0,15 279 42 4.0 Легированные улучшенные стали 850 - 1000 5 - 7 - 9 0,12 446 53 0,15 279 42 4.1 Легированные улучшенные стали 1000 - 1200 4 - 5 - 6 0,12 318 38 0,15 199 30 5.0 Нелегированные цементируемые стали 750 8 - 10 - 11 0,15 637 95 0,20 398 78 6.0 Легированные цементированные стали 1000 8 - 9 - 10 0,12 573 69 0,15 358 54 6.1 Легированные цементированные стали > 1000 4 - 5 - 6 0,12 318 38 0,15 199 30 7.0 Азотируемые стали 1000 5 - 7 - 9 0,12 446 53 0,15 279 42 7.1 Азотируемые стали > 1000 4 - 5 - 6 0,12 318 38 0,15 199 30 8.0 Инструментальные стали 850 8 - 9 - 11 0,15 573 86 0,20 358 70 8.1 Инструментальные стали 850 - 1100 5 - 7 - 9 0,12 446 53 0,15 279 42 8.2 Инструментальные стали 1100 - 1400 4 - 5 - 7 0,12 318 38 0,15 199 30 9.0 Быстрорежущие стали 830 - 1200 5 - 7 - 9 0,12 446 53 0,15 279 42 10.0 Закалённые стали 45-55 HRC - 10.1 Закалённые стали 55-60HRC - 10.2 Закалённые стали 60-67HRC - 11.0 Износостойкие конструкционные стали 1350 4 - 5 - 7 0,12 318 38 0,15 199 30 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 4 - 5 - 7 0,12 318 38 0,15 199 30 13.0 Нержавеющая сернистая сталь 700 - 13.1 Нерж. аустенитн. сталь 700 - 13.2 Нержавеющая аустенитная сталь 850 - 13.3 Нержавеющие мартенситные стали 1100 - 14.0 Специальные сплавы 1200 4 - 5 - 7 0,12 318 38 0,15 199 30 15.0 Чугун (СЧ) 180HB 8 - 10 - 11 0,27 637 172 0,30 398 119 15.1 Чугун (СЧ) >180HB 8 - 9 - 10 0,18 573 103 0,23 358 81 15.2 Чугун (ВЧ, КЧ) >180HB 8 - 9 - 10 0,27 573 155 0,30 358 107 15.3 Чугун (ВЧ, КЧ) > 260 HB 5 - 7 - 9 0,23 446 100 0,27 279 75 16.0 Титан, титановые сплавы 850 5 - 7 - 9 0,12 446 53 0,15 279 42 16.1 Титан, титановые сплавы 850 - 1200 5 - 7 - 9 0,12 446 53 0,15 279 42 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 - 17.1 Ал. сплавы, короткоструж. - 17.2 Лит. алюм. сплавы >10% Si - 18.0 Медь низколегированная 400 11 - 14 - 16 0,23 891 201 0,27 557 150 18.1 Латунь короткостружечная 600 16 - 18 - 19 0,30 1146 344 0,38 716 269 18.2 Латунь длинностружечная 600 14 - 15 - 16 0,30 955 286 0,38 597 224 18.3 Бронза короткостружечная 600 16 - 18 - 19 0,30 1146 344 0,38 716 269 18.4 Бронза короткостружечная 650 - 850 16 - 18 - 19 0,30 1146 344 0,38 716 269 18.5 Бронза длинностружечная 850 14 - 15 - 16 0,30 955 286 0,38 597 224 18.6 Бронза длинностружечная 850 - 1200 14 - 15 - 16 0,30 955 286 0,38 597 224 19.0 Графит 11 - 12 - 14 0,27 764 206 0,30 477 143 20.0 Термопласт - 20.1 Реактопласт - 20.2 Стекло- и углепластик - Примечание Указанные частоты вращения n и скорости подачи действительны для начального значения скорости резания. 424 GARANT - Справочник по обработке резанием Развёртывание Таблица 6.9 GARANT -
