Пластины треугольные сменные режущие с задними углами Walter TCGT TCMT TCMW для сверлильного инструмента Обозначение Размеры Марки сплавов WPP01 WPP10 WPP20 WPP30 WS Каталог WALTER 2013 Дополнение Стр. C-11 0305 Lab2u

Обновлено 2020-06-18 06:20:49

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)

305 Каталог WALTER 2013 Дополнение к общему Стр.C-11

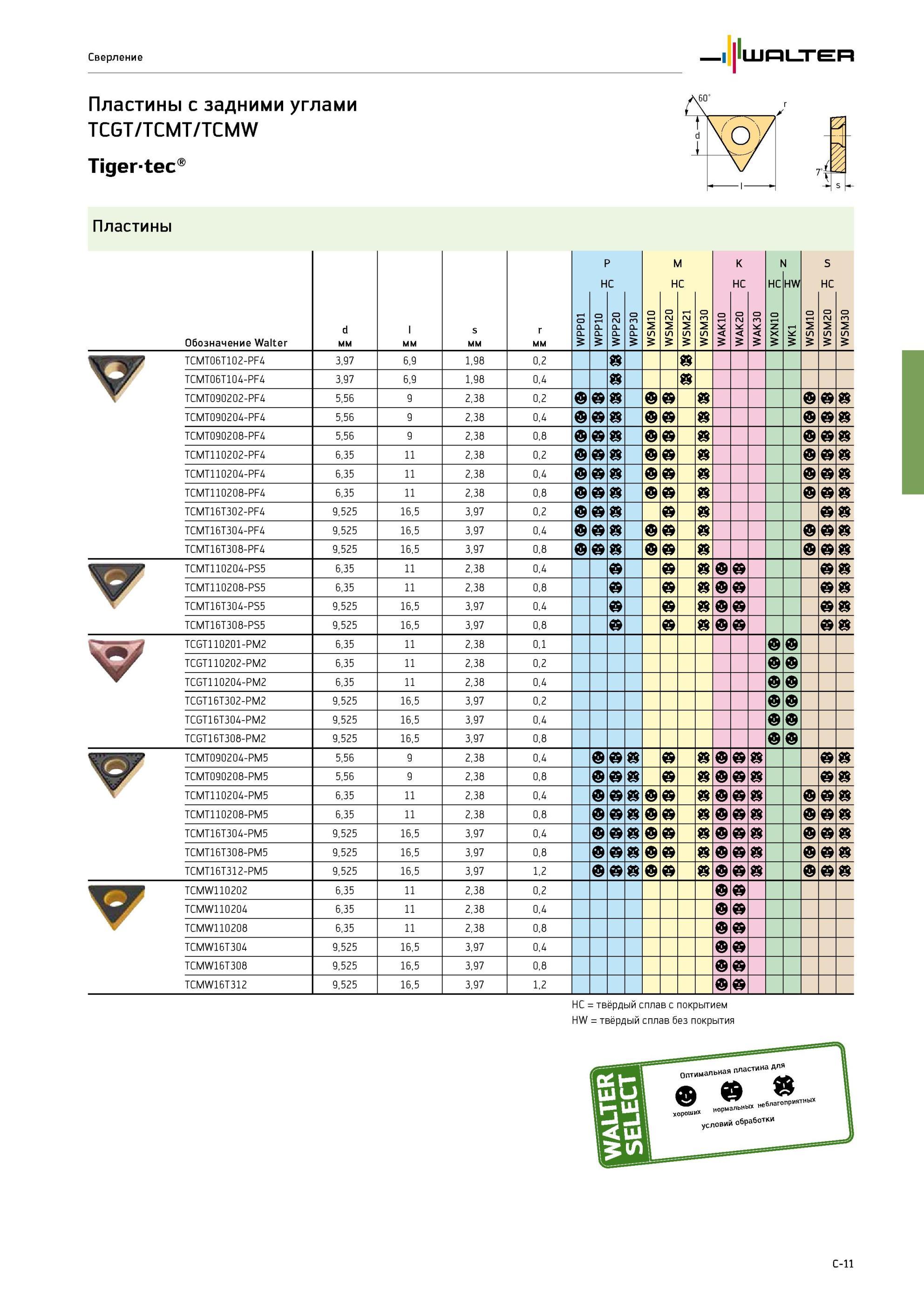

Пластины треугольные сменные режущие с задними углами Walter TCGT TCMT TCMW для сверлильного инструмента Обозначение Размеры Марки сплавов WPP01 WPP10 WPP20 WPP30 WS Пластины треугольные сменные режущие с задними углами Walter TCGT TCMT TCMW для сверлильного инструмента Обозначение Размеры Марки сплавов WPP01 WPP10 WPP20 WPP30 WSM10 Сверление Walter Пластины с задними углами TCGT/TCMT/TCMW Tigertec 1 Пластины P M K N S H C H C HC HW HC Обозначение Walter d мм l мм s мм r мм WPP01 WPP10 WPP20 WPP30 WSM10 WSM20 WSM21 WSM30 WAK10 WAK20 WAK30 WXN10 WK1 WSM10 WSM20 WSM30 TCMT06T102-PF4 3,97 6,9 1,98 0,2 TCMT06T104-PF4 3,97 6,9 1,98 0,4 TCMT090202-PF4 5,56 9 2,38 0,2 TCMT090204-PF4 5,56 9 2,38 0,4 TCMT090208-PF4 5,56 9 2,38 0,8 TCMT110202-PF4 6,35 11 2,38 0,2 TCMT110204-PF4 6,35 11 2,38 0,4 TCMT110208-PF4 6,35 11 2,38 0,8 TCMT16T302-PF4 9,525 16,5 3,97 0,2 TCMT16T304-PF4 9,525 16,5 3,97 0,4 TCMT16T308-PF4 9,525 16,5 3,97 0,8 TCMT110204-PS5 6,35 11 2,38 0,4 TCMT110208-PS5 6,35 11 2,38 0,8 TCMT16T304-PS5 9,525 16,5 3,97 0,4 TCMT16T308-PS5 9,525 16,5 3,97 0,8 TCGT110201-PM2 6,35 11 2,38 0,1 TCGT110202-PM2 6,35 11 2,38 0,2 TCGT110204-PM2 6,35 11 2,38 0,4 TCGT16T302-PM2 9,525 16,5 3,97 0,2 TCGT16T304-PM2 9,525 16,5 3,97 0,4 TCGT16T308-PM2 9,525 16,5 3,97 0,8 TCMT090204-PM5 5,56 9 2,38 0,4 TCMT090208-PM5 5,56 9 2,38 0,8 TCMT110204-PM5 6,35 11 2,38 0,4 TCMT110208-PM5 6,35 11 2,38 0,8 TCMT16T304-PM5 9,525 16,5 3,97 0,4 TCMT16T308-PM5 9,525 16,5 3,97 0,8 TCMT16T312-PM5 9,525 16,5 3,97 1,2 TCMW110202 6,35 11 2,38 0,2 b TCMW110204 6,35 11 2,38 0,4 b TCMW110208 6,35 11 2,38 0,8 b TCMW16T304 9,525 16,5 3,97 0,4 b TCMW16T308 9,525 16,5 3,97 0,8 b TCMW16T312 9,525 16,5 3,97 1,2 b V V HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия 7 C-11 WPP01 WPP10 WPP20 WPP30 WSM10 WSM20 WSM21 WSM30 WAK10 WAK20 WAK30 WXN10 WK1 WSM10 WSM20 WSM30
