Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system DORMER | Руководство DORMER 2008 Обработка резанием на металлорежущих станках (Всего 145 стр.) |
|||||

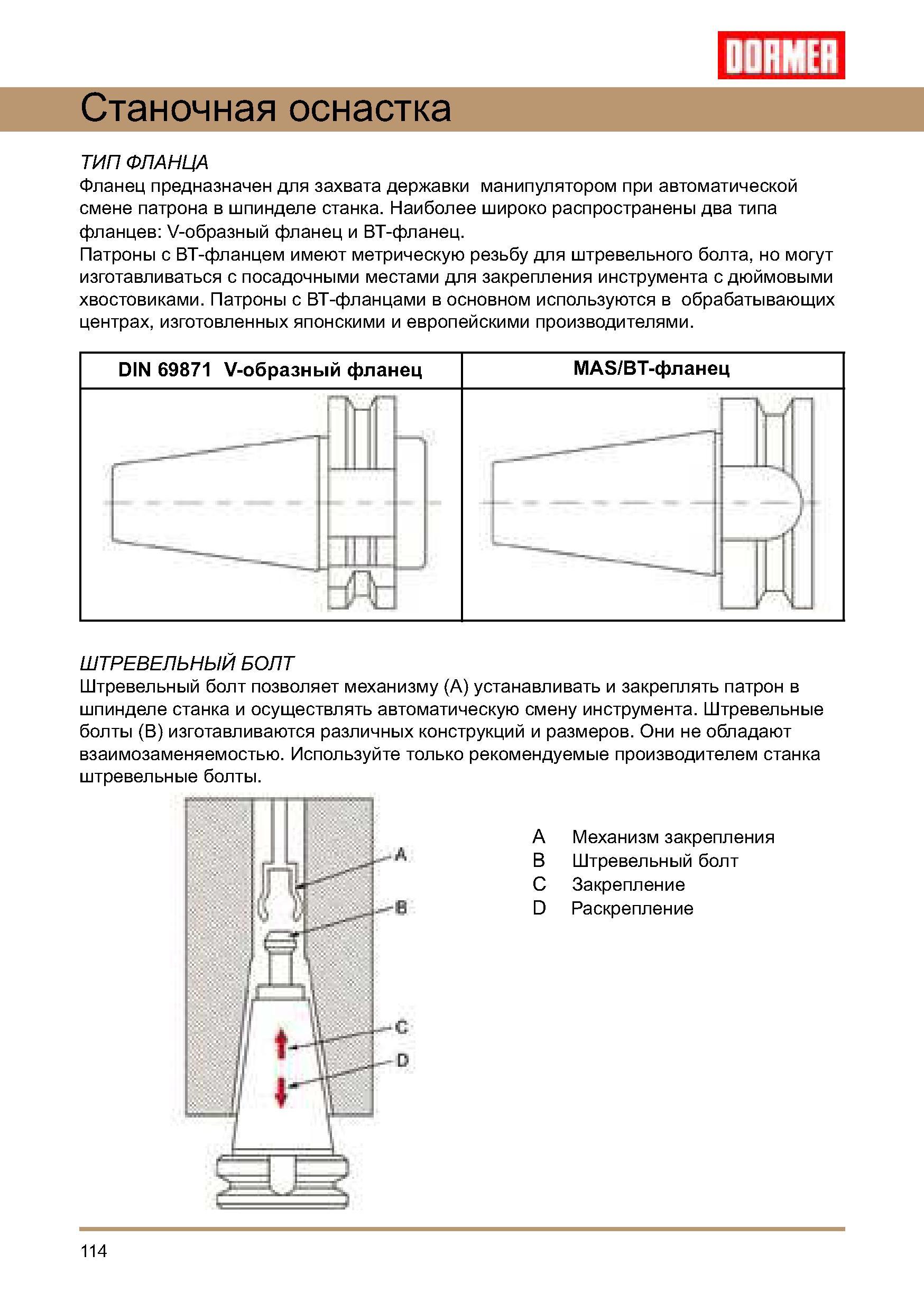

Штревель (штревельный болт) позволяет механизму станка устанавливать и закреплять оснастку в шпинделе и осуществлять автоматическую смену инструмента114 Руководство DORMER 2008 Обработка металлов резанием на металлорежущих станках Стр.114 |
|||||
Штревель (штревельный болт) позволяет механизму станка устанавливать и закреплять оснастку в шпинделе и осуществлять автоматическую смену инструмента Штревель (штревельный болт) позволяет механизму станка устанавливать и закреплять оснастку в шпинделе и осуществлять автоматическую смену инструмента _ Штревельные болты (В) изготавливаются различных конструкций и размеров. Они не обладают взаимозаменяемостью. Используйте только рекомендуемые производителем станка штревельные болты. 114 Станочная оснастка ТИП ФЛАНЦА Фланец предназначен для захвата державки манипулятором при автоматической смене патрона в шпинделе станка. Наиболее широко распространены два типа фланцев: V-образный фланец и ВТ-фланец. Патроны с ВТ-фланцем имеют метрическую резьбу для штревельного болта, но могут изготавливаться с посадочными местами для закрепления инструмента с дюймовыми хвостовиками. Патроны с ВТ-фланцами в основном используются в обрабатывающих центрах, изготовленных японскими и европейскими производителями. ШТРЕВЕЛЬНЫЙ БОЛТ инструментальную |
|||||
См.также / See also : |
|||||
Штревель / Pull stud |
Оснастка для фрезерных станков по металлу / Мilling tool holders |
||||
Гидравлические патроны (гидропатроны) / Hydraulic chucks |
Термопатрон (термозажимной патрон) / Shrink fit chuck |
||||
Присоединительные размеры фрез / Mounting dimensions of milling cutters |
Хвостовик (конус) HSK / Hollow taper shank |
||||
Резьбонарезные патроны для метчиков / Tapping chucks |
Балансировка инструмента / Tool balancing |
||||
| |
|||||
| DORMER | |||||
| |
|||||
 Руководство DORMER 2008 Обработка резанием на металлорежущих станках (145 страниц) |
|||||
| |
|||||
|
Каталоги металлорежущего инструмента, оснастки и приспособлений для станков / Cutting tools and tooling system catalogs |
|||||
| Руководство DORMER 2008 Обработка резанием на металлорежущих станках (Всего 145 стр.) | |||||
| |
|||||
 111 |  112 Технологическая оснастка для фрезерных станков с ЧПУ Определение качества вспомогательного инструмента Интерфейс между шпинделем и инструментом |  113 Станочная инструментальная оснастка фрезерных станков Основные типы базовых держателей Стандартный конус 7:24 (CAT, BT, TC, ISO) Укороченный конус HSK |  115 Основные способы закрепления концевого режущего инструмента в зажимной технологической оснастке для фрезерных станков по металлу Справочная таблица |  116 В патронах Weldon (DIN 1835 B) и Whistle Notch (DIN 1835 E) радиально расположенный винт давит на хвостовик концевого инструмента и удерживает его на месте |  117 Сравнительный анализ различных типов зажимной инструментальной оснастки для станков с ЧПУ Патроны Цанговый Weldon Whistle Notch Гидропластовый Термозажимной |
|
