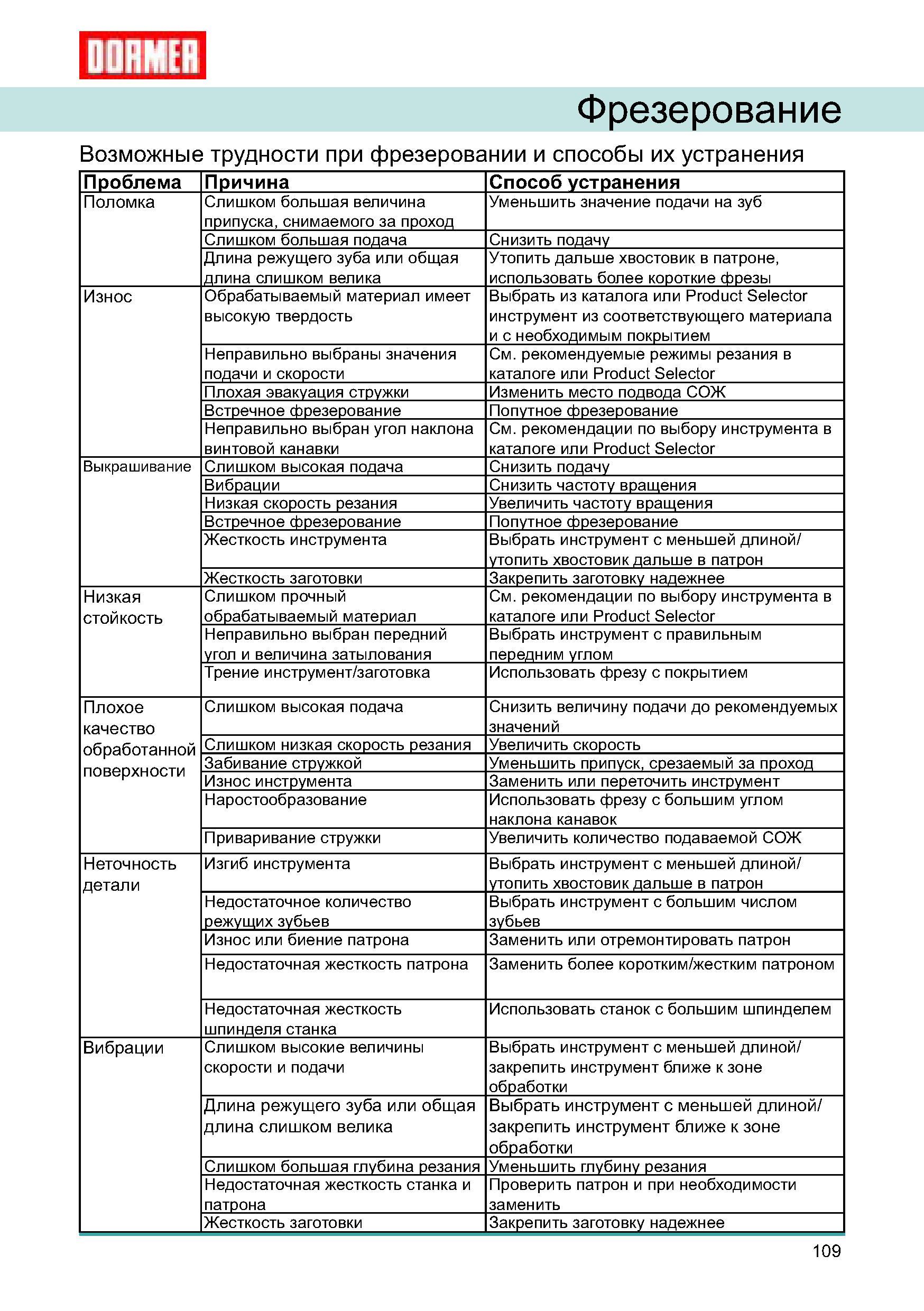

Фрезерование металла на фрезерных станках с ЧПУ и универсальных с ручным управлением Возможные трудности при фрезерной обработке и способы их устранения _ Проблема Причина Способ устранения Поломка Слишком большая величина припуска, снимаемого за проход Уменьшить значение подачи на зуб Слишком большая подача Снизить подачу Длина режущего зуба или общая длина слишком велика Утопить дальше хвостовик в патроне, использовать более короткие фрезы Износ Обрабатываемый материал имеет высокую твердость Выбрать из каталога или Product Selector инструмент из соответствующего материала и с необходимым покрытием Неправильно выбраны значения подачи и скорости См. рекомендуемые режимы резания в каталоге или Product Selector Плохая эвакуация стружки Изменить место подвода СОЖ Встречное фрезерование Попутное фрезерование Неправильно выбран угол наклона винтовой канавки См. рекомендации по выбору инструмента в каталоге или Product Selector Выкрашивание Слишком высокая подача Снизить подачу Вибрации Снизить частоту вращения Низкая скорость резания Увеличить частоту вращения Встречное фрезерование Попутное фрезерование Жесткость инструмента Выбрать инструмент с меньшей длиной/ утопить хвостовик дальше в патрон Жесткость заготовки Закрепить заготовку надежнее Низкая стойкость Слишком прочный обрабатываемый материал См. рекомендации по выбору инструмента в каталоге или Product Selector Неправильно выбран передний угол и величина затылования Выбрать инструмент с правильным передним углом Трение инструмент/заготовка Использовать фрезу с покрытием Плохое качество обработанной поверхности Слишком высокая подача Снизить величину подачи до рекомендуемых значений Слишком низкая скорость резания Увеличить скорость Забивание стружкой Уменьшить припуск, срезаемый за проход Износ инструмента Заменить или переточить инструмент Наростообразование Использовать фрезу с большим углом наклона канавок Приваривание стружки Увеличить количество подаваемой СОЖ Неточность детали Изгиб инструмента Выбрать инструмент с меньшей длиной/ утопить хвостовик дальше в патрон Недостаточное количество режущих зубьев Выбрать инструмент с большим числом зубьев Износ или биение патрона Заменить или отремонтировать патрон Недостаточная жесткость патрона Заменить более коротким/жестким патроном Недостаточная жесткость шпинделя станка Использовать станок с большим шпинделем Вибрации Слишком высокие величины скорости и подачи Выбрать инструмент с меньшей длиной/ закрепить инструмент ближе к зоне обработки Длина режущего зуба или общая длина слишком велика Выбрать инструмент с меньшей длиной/ закрепить инструмент ближе к зоне обработки Слишком большая глубина резания Уменьшить глубину резания Недостаточная жесткость станка и патрона Проверить патрон и при необходимости заменить Жесткость заготовки Закрепить заготовку надежнее 109
