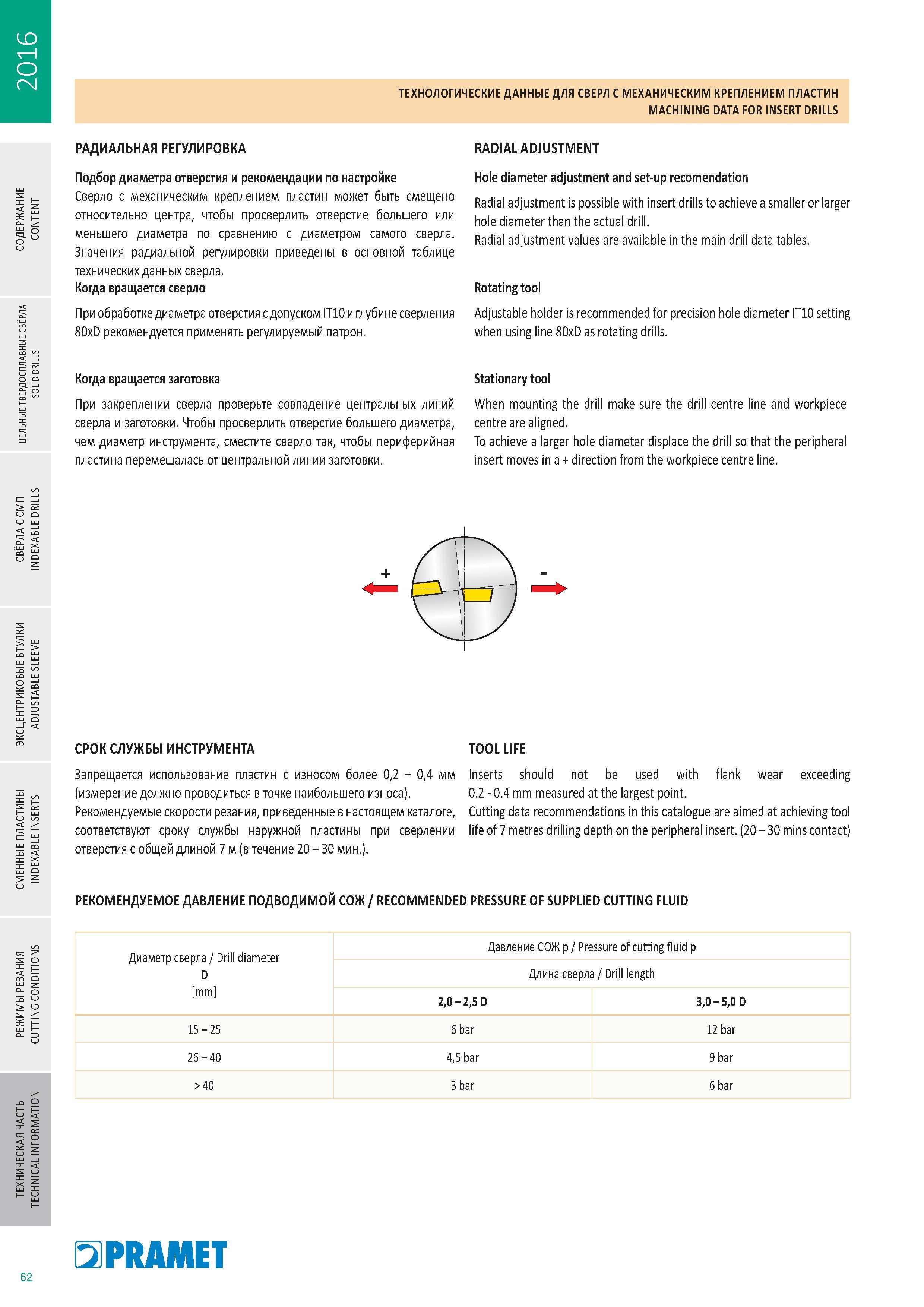

Общие рекомендации по правильному применению сверлильного металлорежущего инструмента с механическим креплением сменных режущих пластин Радиальная регулировка осевого режущего инструмента с СМП Подбор диаметра отверстия и рекомендации по настройке Сверло с механическим креплением пластин может быть смещено относительно центра, чтобы просверлить отверстие большего или меньшего диаметра по сравнению с диаметром самого сверла. Значения радиальной регулировки приведены в основной таблице технических данных сверла. Когда вращается сверло При обработке диаметра отверстия с допуском IT10 и глубине сверления 80xD рекомендуется применять регулируемый патрон. RADIAL ADJUSTMENT Hole diameter adjustment and set-up recomendation Radial adjustment is possible with insert drills to achieve a smaller or larger hole diameter than the actual drill. Radial adjustment values are available in the main drill data tables. Rotating tool Adjustable holder is recommended for precision hole diameter IT10 setting when using line 80xD as rotating drills. Когда вращается заготовка При закреплении сверла проверьте совпадение центральных линий сверла и заготовки. Чтобы просверлить отверстие большего диаметра, чем диаметр инструмента, сместите сверло так, чтобы периферийная пластина перемещалась от центральной линии заготовки. Stationary tool When mounting the drill make sure the drill centre line and workpiece centre are aligned. To achieve a larger hole diameter displace the drill so that the peripheral insert moves in a direction from the workpiece centre line. s 2 О DO 5 5 5 8s СРОК СЛУЖБЫ ИНСТРУМЕНТА TOOL LIFE Запрещается использование пластин с износом более 0,2 0,4 мм Inserts should not be used with flank wear exceeding (измерение должно проводиться в точке наибольшего износа). 0.2 0.4 mm measured at the largest point. Рекомендуемые скорости резания, приведенные в настоящем каталоге, Cutting data recommendations in this catalogue are aimed at achieving tool соответствуют сроку службы наружной пластины при сверлении life of 7 metres drilling depth on the peripheral insert. (20 30 mins contact) отверстия с общей длиной 7 м (в течение 20 30 мин.). РЕКОМЕНДУЕМОЕ ДАВЛЕНИЕ ПОДВОДИМОЙ СОЖ / RECOMMENDED PRESSURE OF SUPPLIED CUTTING FLUID Диаметр сверла / Drill diameter D mm Давление СОЖ p / Pressure of cutting fluid p Длина сверла / Drill length 2,0 2,5 D 3,0 5,0 D 15 25 6 bar 12 bar 26 40 4,5 bar 9 bar 40 3 bar 6 bar О 5 62 OPRAMET 2016 ТЕХНОЛОГИЧЕСКИЕ ДАННЫЕ ДЛЯ СВЕРЛ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ ПЛАСТИН MACHINING DATA FOR INSERT DRILLS 3 i a- CT 0 РАДИАЛЬНАЯ РЕГУЛИРОВКА
