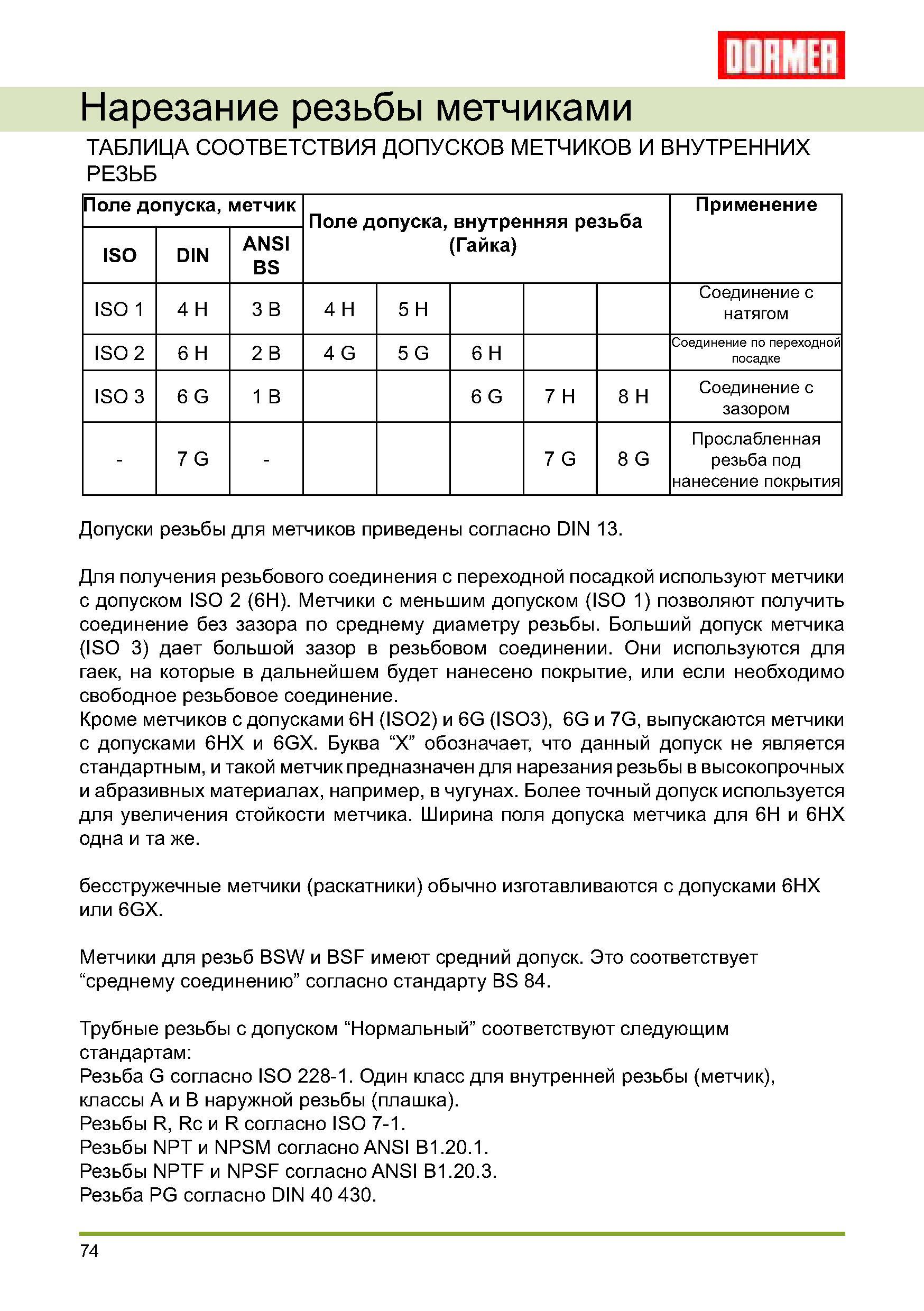

Соответствие допусков метчиков и внутренних резьб по стандартам ISO DIN ANSI BS (Германия, США, Англия) Допуски резьбы для метчиков приведены согласно DIN 13

Соответствие допусков метчиков и внутренних резьб по стандартам ISO DIN ANSI BS (Германия, США, Англия) Допуски резьбы для метчиков приведены согласно DIN 13

Соответствие допусков метчиков и внутренних резьб по стандартам ISO DIN ANSI BS (Германия, США, Англия) Допуски резьбы для метчиков приведены согласно DIN 13 _ Для получения резьбового соединения с переходной посадкой используют метчики с допуском ISO 2 (6H). Метчики с меньшим допуском (ISO 1) позволяют получить соединение без зазора по среднему диаметру резьбы. Больший допуск метчика (ISO 3) дает большой зазор в резьбовом соединении. Они используются для гаек, на которые в дальнейшем будет нанесено покрытие, или если необходимо свободное резьбовое соединение. Кроме метчиков с допусками 6H (ISO2) и 6G (ISO3), 6G и 7G, выпускаются метчики с допусками 6HX и 6GX. Буква “X” обозначает, что данный допуск не является стандартным, и такой метчик предназначен для нарезания резьбы в высокопрочных и абразивных материалах, например, в чугунах. Более точный допуск используется для увеличения стойкости метчика. Ширина поля допуска метчика для 6H и 6HX одна и та же. бесстружечные метчики (раскатники) обычно изготавливаются с допусками 6HX или 6GX. Метчики для резьб BSW и BSF имеют средний допуск. Это соответствует “среднему соединению” согласно стандарту BS 84. Трубные резьбы с допуском “Нормальный” соответствуют следующим стандартам: Резьба G согласно ISO 228-1. Один класс для внутренней резьбы (метчик), классы А и В наружной резьбы (плашка). Резьбы R, Rc и R согласно ISO 7-1. Резьбы NPT и NPSM согласно ANSI B1.20.1. Резьбы NPTF и NPSF согласно ANSI B1.20.3. Резьба PG согласно DIN 40 430. 74 Нарезание резьбы метчиками ТАБЛИЦА СООТВЕТСТВИЯ ДОПУСКОВ МЕТЧИКОВ И ВНУТРЕННИХ РЕЗЬБ Поле допуска, метчик Поле допуска, внутренняя резьба (Гайка) Применение ISO DIN ANSI BS ISO 1 4 H 3 B 4 H 5 H Соединение с натягом ISO 2 6 H 2 B 4 G 5 G 6 H Соединение по переходной посадке ISO 3 6 G 1 B 6 G 7 H 8 H Соединение с зазором - 7 G - 7 G 8 G Прослабленная резьба под нанесение покрытия
