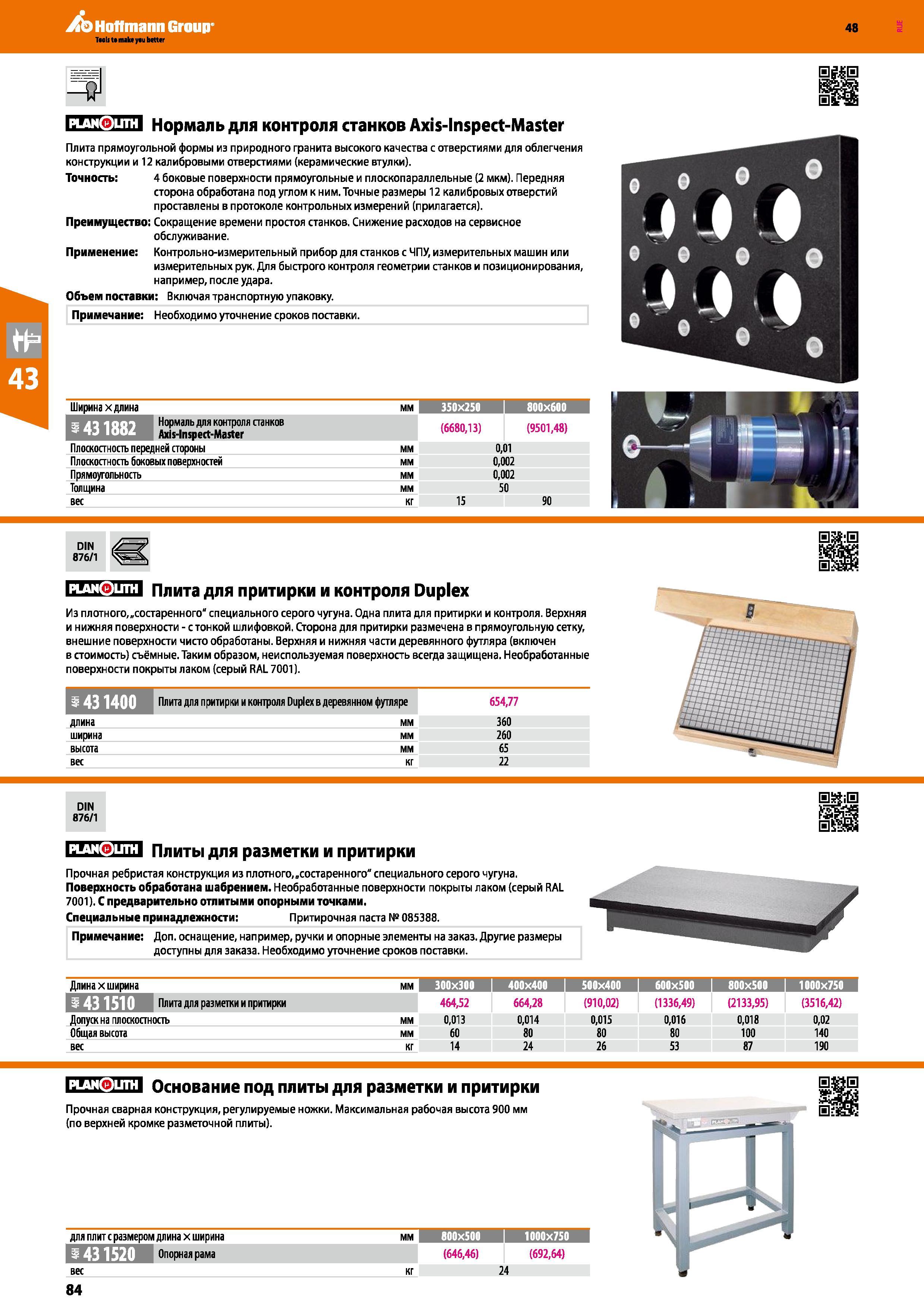

Нормаль для контроля металлорежущих станков Axis-lnspect-Master от компании Hoffmann Group Плита прямоугольной формы из природного гранита _ высокого качества с отверстиями для облегчения конструкции и 12 калибровыми отверстиями (керамические втулки). Точность: 4 боковые поверхности прямоугольные и плоскопараллельные (2 мкм). Передняя сторона обработана под углом к ним. Точные размеры 12 калибровых отверстий проставлены в протоколе контрольных измерений (прилагается). Преимущество: Сокращение времени простоя станков. Снижение расходов на сервисное обслуживание. Применение: Контрольно-измерительный прибор для станков с ЧПУ, измерительных машин или измерительных рук. Для быстрого контроля геометрии станков и позиционирования, например, после удара. Объем поставки: Включая транспортную упаковку. Примечание: Необходимо уточнение сроков поставки. Ширинах длина мм 350x250 I 800x600 \ Нормаль для контроля панков Axis-lnspect-Master (6680,13) (9501,48) Плоскостность передней стороны мм 0,01 Плоскостность боковых поверхностей мм 0,002 Прямоугольность мм 0,002 Толщина мм 50 вес кг 15 90 DIN 876/1 PLAN0UTH Плита для притирки и контроля Duplex Из плотного,„состаренного“ специального серого чугуна. Одна плита для притирки и контроля. Верхняя и нижняя поверхности - с тонкой шлифовкой. Сторона для притирки размечена в прямоугольную сетку, внешние поверхности чисто обработаны. Верхняя и нижняя части деревянного футляра (включен в стоимость) съёмные. Таким образом, неиспользуемая поверхность всегда защищена. Необработанные поверхности покрыты лаком (серый RAL 7001). s 431400 Плита для притирки и контроля Duplex в деревянном футляре 654,77 длина мм 360 ширина мм 260 высота мм 65 вес кг 22 DIN 876/1 PLAN0UTH Плиты для разметки и притирки Прочная ребристая конструкция из плотного,„состаренного" специального серого чугуна. Поверхность обработана шабрением. Необработанные поверхности покрыты лаком (серый RAL 7001). С предварительно отлитыми опорными точками. Специальные принадлежности: Притирочная паста № 085388. Примечание: Доп. оснащение, например, ручки и опорные элементы на заказ. Другие размеры доступны для заказа. Необходимо уточнение сроков поставки. Длина х ширина мм 300x300 400x400 500x400 \ 600x500 800x500 I 1000x750 V tV L C ГI H Плита для разметки и притирки 464,52 664,28 (910,02) (1336,49) (2133,95) (3516,42) Допуск на плоскостность мм 0,013 0,014 0,015 0,016 0,018 0,02 Общая высота мм 60 80 80 80 100 140 вес кг 14 24 26 53 87 190 PLAN0UTH Основание под плиты для разметки и притирки Прочная сварная конструкция, регулируемые ножки. Максимальная рабочая высота 900 мм (по верхней кромке разметочной плиты). для плит с размером длина х ширина мм 800x500 1000x750 I i 431520 ВЕН (646,46) (692,64) вес кг 24
