KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

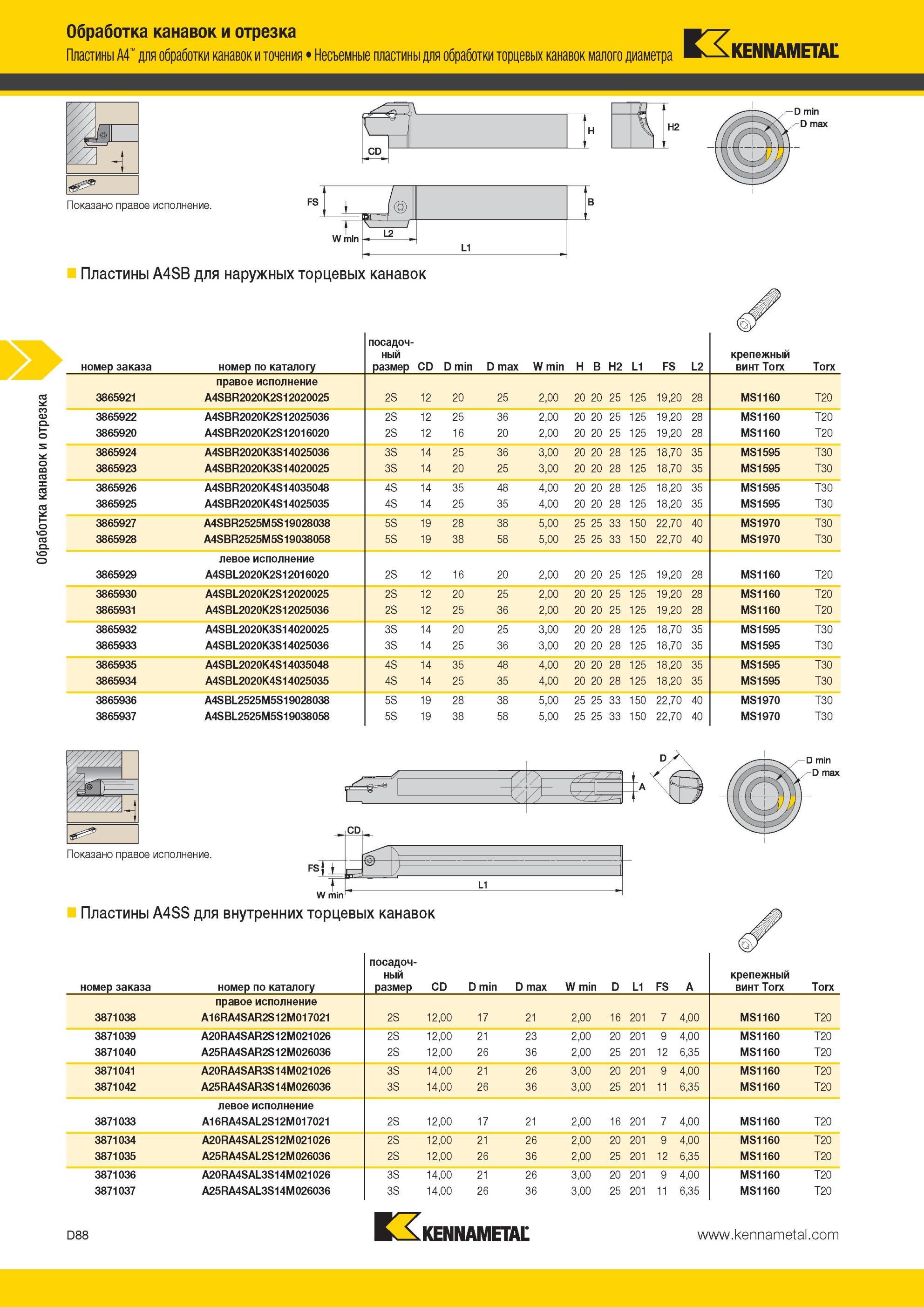

478 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.D88 |
|||||
Несъемные пластины Kennametal для обработки торцевых канавок малого диаметра Обработка канавок и отрезка Пластины A4 для обработки канавок и точения ПНесъемные пластины Kennametal для обработки торцевых канавок малого диаметра Обработка канавок и отрезка Пластины A4 для обработки канавок и точения Показано правое исполнение. FS 1 ) к W min L2 L1 Пластины A4SB для наружных торцевых канавок номер заказа номер по каталогу посадочный размер CD D min D max W min H B H2 L1 FS L2 крепежный винт Torx Torx правое исполнение 3865921 A4SBR2020K2S12020025 2S 12 20 25 2,00 20 20 25 125 19,20 28 MS1160 T20 3865922 A4SBR2020K2S12025036 2S 12 25 36 2,00 20 20 25 125 19,20 28 MS1160 T20 3865920 A4SBR2020K2S12016020 2S 12 16 20 2,00 20 20 25 125 19,20 28 MS1160 T20 3865924 A4SBR2020K3S14025036 3S 14 25 36 3,00 20 20 28 125 18,70 35 MS1595 T30 3865923 A4SBR2020K3S14020025 3S 14 20 25 3,00 20 20 28 125 18,70 35 MS1595 T30 3865926 A4SBR2020K4S14035048 4S 14 35 48 4,00 20 20 28 125 18,20 35 MS1595 T30 3865925 A4SBR2020K4S14025035 4S 14 25 35 4,00 20 20 28 125 18,20 35 MS1595 T30 3865927 A4SBR2525M5S19028038 5S 19 28 38 5,00 25 25 33 150 22,70 40 MS1970 T30 3865928 A4SBR2525M5S19038058 5S 19 38 58 5,00 25 25 33 150 22,70 40 MS1970 T30 левое исполнение 3865929 A4SBL2020K2S12016020 2S 12 16 20 2,00 20 20 25 125 19,20 28 MS1160 T20 3865930 A4SBL2020K2S12020025 2S 12 20 25 2,00 20 20 25 125 19,20 28 MS1160 T20 3865931 A4SBL2020K2S12025036 2S 12 25 36 2,00 20 20 25 125 19,20 28 MS1160 T20 3865932 A4SBL2020K3S14020025 3S 14 20 25 3,00 20 20 28 125 18,70 35 MS1595 T30 3865933 A4SBL2020K3S14025036 3S 14 25 36 3,00 20 20 28 125 18,70 35 MS1595 T30 3865935 A4SBL2020K4S14035048 4S 14 35 48 4,00 20 20 28 125 18,20 35 MS1595 T30 3865934 A4SBL2020K4S14025035 4S 14 25 35 4,00 20 20 28 125 18,20 35 MS1595 T30 3865936 A4SBL2525M5S19028038 5S 19 28 38 5,00 25 25 33 150 22,70 40 MS1970 T30 3865937 A4SBL2525M5S19038058 5S 19 38 58 5,00 25 25 33 150 22,70 40 MS1970 T30 Показано правое исполнение. Пластины A4SS для внутренних торцевых канавок номер заказа номер по каталогу посадочный размер CD D min D max W min D L1 FS A крепежный винт Torx Torx правое исполнение 3871038 A16RA4SAR2S12M017021 2S 12,00 17 21 2,00 16 201 7 4,00 MS1160 T20 3871039 A20RA4SAR2S12M021026 2S 12,00 21 23 2,00 20 201 9 4,00 MS1160 T20 3871040 A25RA4SAR2S12M026036 2S 12,00 26 36 2,00 25 201 12 6,35 MS1160 T20 3871041 A20RA4SAR3S14M021026 3S 14,00 21 26 3,00 20 201 9 4,00 MS1160 T20 3871042 A25RA4SAR3S14M026036 3S 14,00 26 36 3,00 25 201 11 6,35 MS1160 T20 левое исполнение 3871033 A16RA4SAL2S12M017021 2S 12,00 17 21 2,00 16 201 7 4,00 MS1160 T20 3871034 A20RA4SAL2S12M021026 2S 12,00 21 26 2,00 20 201 9 4,00 MS1160 T20 3871035 A25RA4SAL2S12M026036 2S 12,00 26 36 2,00 25 201 12 6,35 MS1160 T20 3871036 A20RA4SAL3S14M021026 3S 14,00 21 26 3,00 20 201 9 4,00 MS1160 T20 3871037 A25RA4SAL3S14M026036 3S 14,00 26 36 3,00 25 201 11 6,35 MS1160 T20 D88 3 |
|||||
