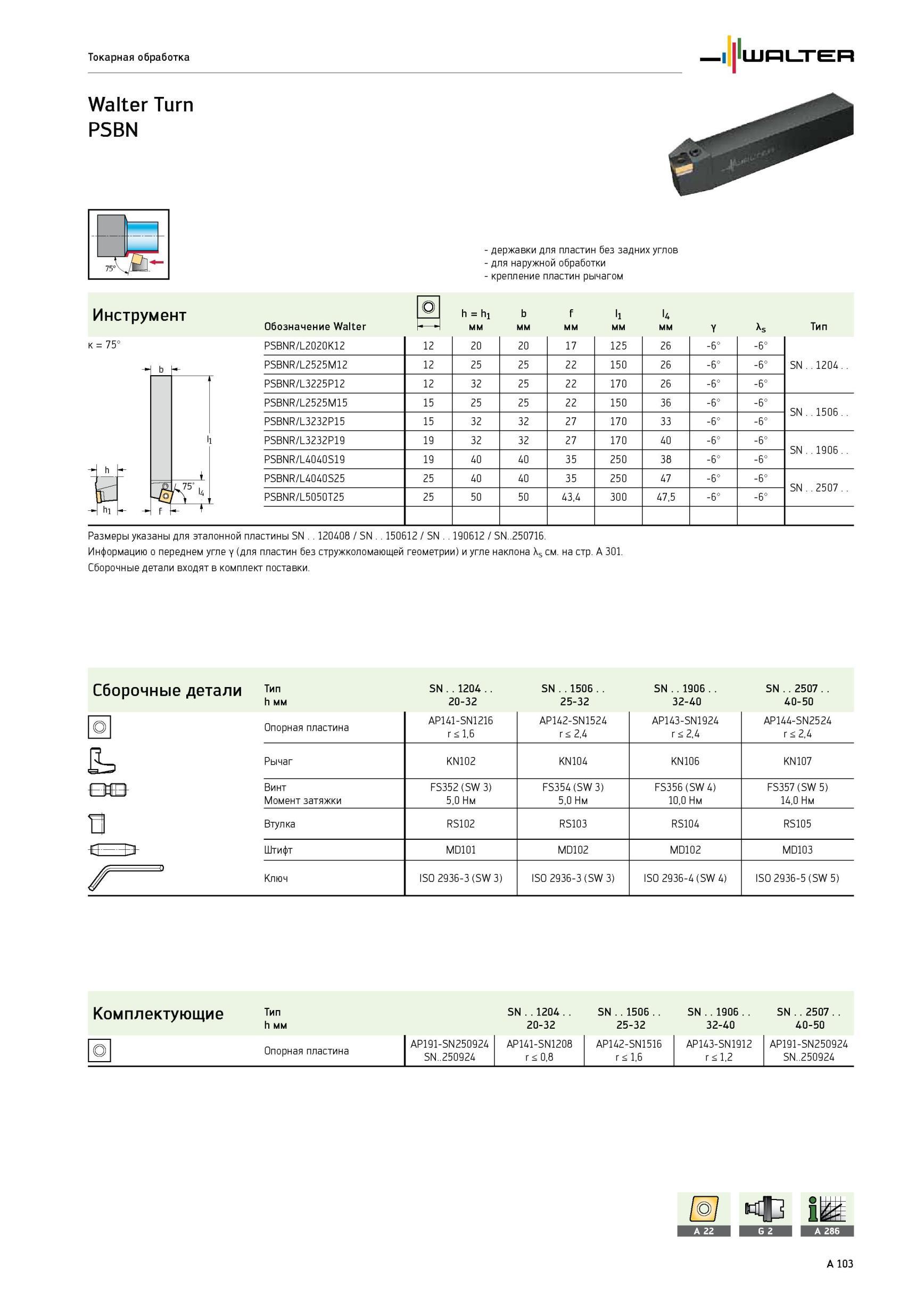

Немецкий токарный проходной резец Walter Turn PSBNR/L правого и левого исполнений Общий вид, операционный эскиз применения на металлорежущем оборудовании _ промышленном Для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент Обозначение Walter LJ h h1 мм b мм f мм l1 мм l4 мм Y As Тип К 75° PSBNR/L2020K12 12 20 20 17 125 26 -6° -6° b PSBNR/L2525M12 12 25 25 22 150 26 -6° -6° SN .1204 PSBNR/L3225P12 12 32 25 22 170 26 -6° -6° PSBNR/L2525M15 15 25 25 22 150 36 -6° -6° SN .1506 PSBNR/L3232P15 15 32 32 27 170 33 -6° -6° PSBNR/L3232P19 19 32 32 27 170 40 -6° -6° SN .1906 h k PSBNR/L4040S19 19 40 40 35 250 38 -6° -6° PSBNR/L4040S25 25 40 40 35 250 47 SN .2507 H J o PSBNR/L5050T25 25 50 50 43,4 300 47,5 -6° -6° hi k f Размеры указаны для эталонной пластины SN 120408 / SN 150612 / SN 190612 / SN..250716. Информацию о переднем угле y (для пластин без стружколомающей геометрии) и угле наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип SN 1204 sn 1506 sn iqob sn 2507 h мм 20-32 25-32 32-40 40-50 О Опорная пластина AP141-SN1216 r 1,6 AP142-SN1524 r 2,4 AP143-SN1924 r 2,4 AP144-SN2524 r 2,4 JL Рычаг KN102 KN104 KN106 KN107 Винт Момент затяжки FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм FS357 (SW 5) 14,0 Нм a Втулка RS102 RS103 RS104 RS105 ЕЗЭ- Штифт MD101 MD102 MD102 MD103 Ключ ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) ISO 2936-5 (SW 5) Комплектующие Тип h мм SN 1204 20-32 SN 1506 25-32 SN 1906 32-40 SN 2507 40-50 О Опорная пластина AP191-SN250924 SN..250924 AP141-SN1208 r 0,8 AP142-SN1516 r 1,6 AP143-SN1912 r 1,2 AP191-SN250924 SN..250924 Токарная обработка Walter Turn PSBN державки
