Немецкая технологическая оснастка AMF для станков Прихват и затяжной винт образуют единый узел (нет незакрепленных деталей)

Немецкая технологическая оснастка AMF для станков Прихват и затяжной винт образуют единый узел (нет незакрепленных деталей)

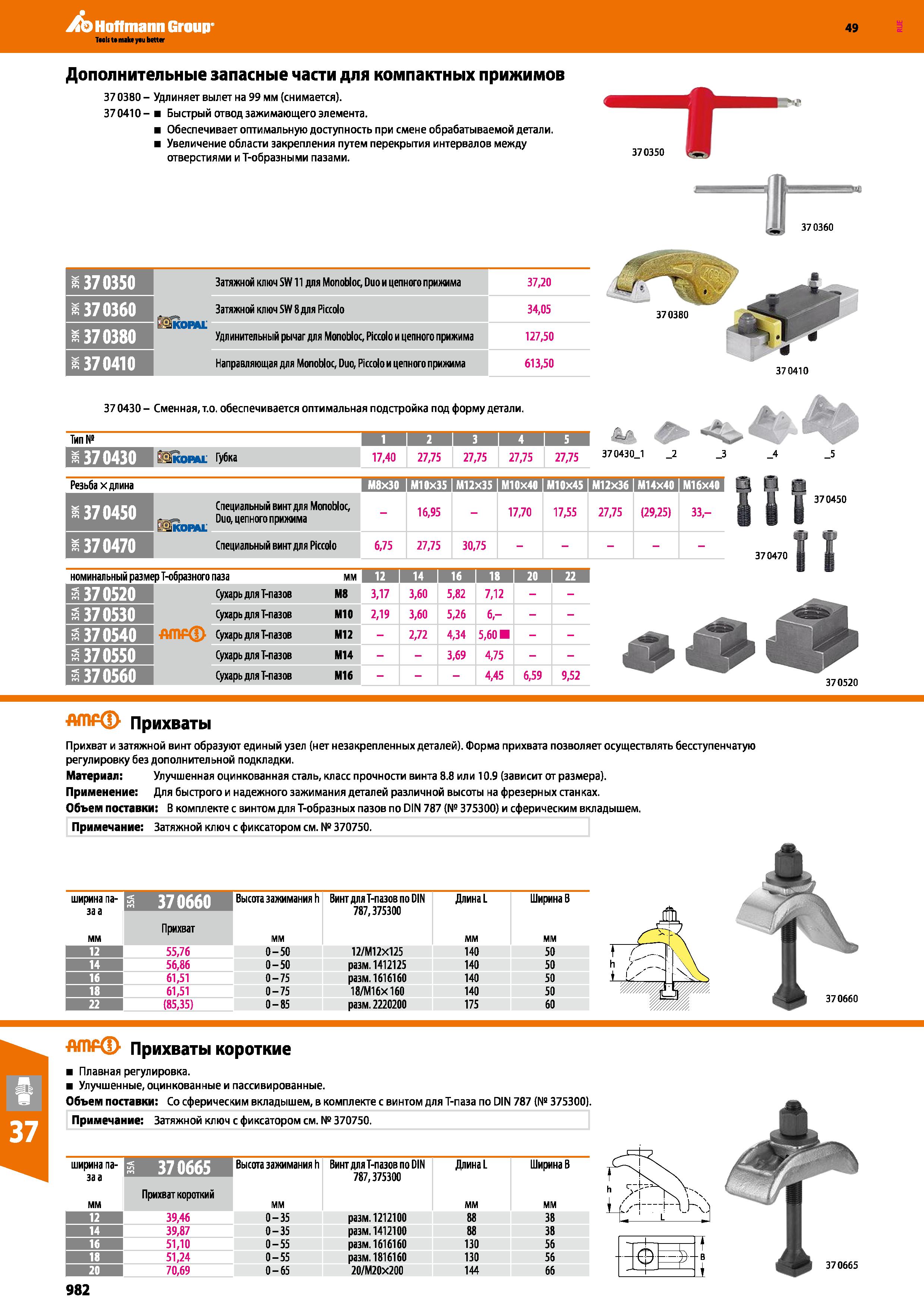

Немецкая технологическая оснастка AMF для станков Прихват и затяжной винт образуют единый узел (нет незакрепленных деталей) _ Форма прихвата позволяет осуществлять бесступенчатую регулировку без дополнительной подкладки. Материал: Улучшенная оцинкованная сталь, класс прочности винта 8.8 или 10.9 (зависит от размера). Применение: Для быстрого и надежного зажимания деталей различной высоты на фрезерных станках. Объем поставки: В комплекте с винтом для Т-образных пазов по DIN 787 (№ 375300) и сферическим вкладышем. Примечание: Затяжной ключ с фиксатором см. № 370750. ширина па- 370660 Высота зажимания h мм Винт для Т-пазов по DIN 787,375300 ДлинаL мм Ширина В мм за а мм Прихват 12 55,76 0-50 12 М12x125 140 50 14 В 56,86 0-50 разм. 1412125 140 50 16 Н 61,51 0-75 разм. 1616160 140 50 18 в 61,51 0-75 18 М16Х160 140 50 22 S (85,35) 0-85 разм. 2220200 175 60 Прихваты короткие Плавная регулировка. Улучшенные, оцинкованные и пассивированные. Объем поставки: Со сферическим вкладышем, в комплекте с винтом для Т-паза по DIN 787 (№ 375300). Примечание: Затяжной ключ с фиксатором см. № 370750. ширина паза а мм Ы 370665 Высота зажимания h мм Винт для Т-пазов по DIN 787,375300 ДлинаL мм Ширина В мм Прихват короткий 12 39,46 0-35 разм. 1212100 88 38 14 39,87 0-35 разм. 1412100 88 38 16 51,10 0-55 разм.1616160 130 56 18 51,24 0-55 разм. 1816160 130 56 20 70,69 0-65 20 М20Х200 144 66 I—H 370410 370660 370665 982 49 Дополнительные запасные части для компактных прижимов 37 0380 - Удлиняет вылет на 99 мм (снимается). 370410- Быстрый отвод зажимающего элемента. Обеспечивает оптимальную доступность при смене обрабатываемой детали. Увеличение области закрепления путем перекрытия интервалов между отверстиями и Т-образными пазами. 370350 л г 37 0360 3 370380 IKOML Затяжном ключ SW 11 для Monobloc, Duo и цепного прижима 37,20 Затяжной ключ SW 8 для Piccolo 34,05 Удлинительный рычаг для МопоЫос, Piccolo и цепного прижима 127,50 Направляющая для МопоЫос, Duo, Piccolo и цепного прижима 613,50 37 0430 - Сменная, т.о. обеспечивается оптимальная подстройка под форму детали. Тип№ 1 I 2 I з I 4 I 5 s : СП ГП 370430 Bkoml Губка 17,40 27,75 27,75 27,75 27,75 Резьба х длина М8Х30 I М10Х35 I Ml2x35 I Ml 0x411 Ml 0x45 I M12X36 I Ml4x40 I Ml 6x40 I 37 0450 Специальный винт для МопоЫос, гсдгсц. Duo, цепного прижима - 16,95 - 17,70 17,55 27,75 (29,25) 33,- 8 370470 Специальный винт для Piccolo 6,75 27,75 30,75 - - 0 V 370450 370470 номинальный размер Т-образного паза мм 14 НШПЕП 22 шшш Сухарь для Т-пазов М8 3,17 3,60 5,82 7,12 - < un ГП 370530 Сухарь для Т-пазов МЮ 2,19 3,60 5,26 6,- - < 370540 Сухарь для Т-пазов М12 - 2,72 4,34 5,60 - - < 370550 Сухарь для Т-пазов М14 - - 3,69 4,75 - МП 370560 Сухарь для Т-пазов М16 - - 4,45 6,59 9,52 ii 370520 Прихваты
