Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system
WALTER |
Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)
|
|
|
449 Каталог WALTER 2013 Дополнение к общему Стр.D-57
|

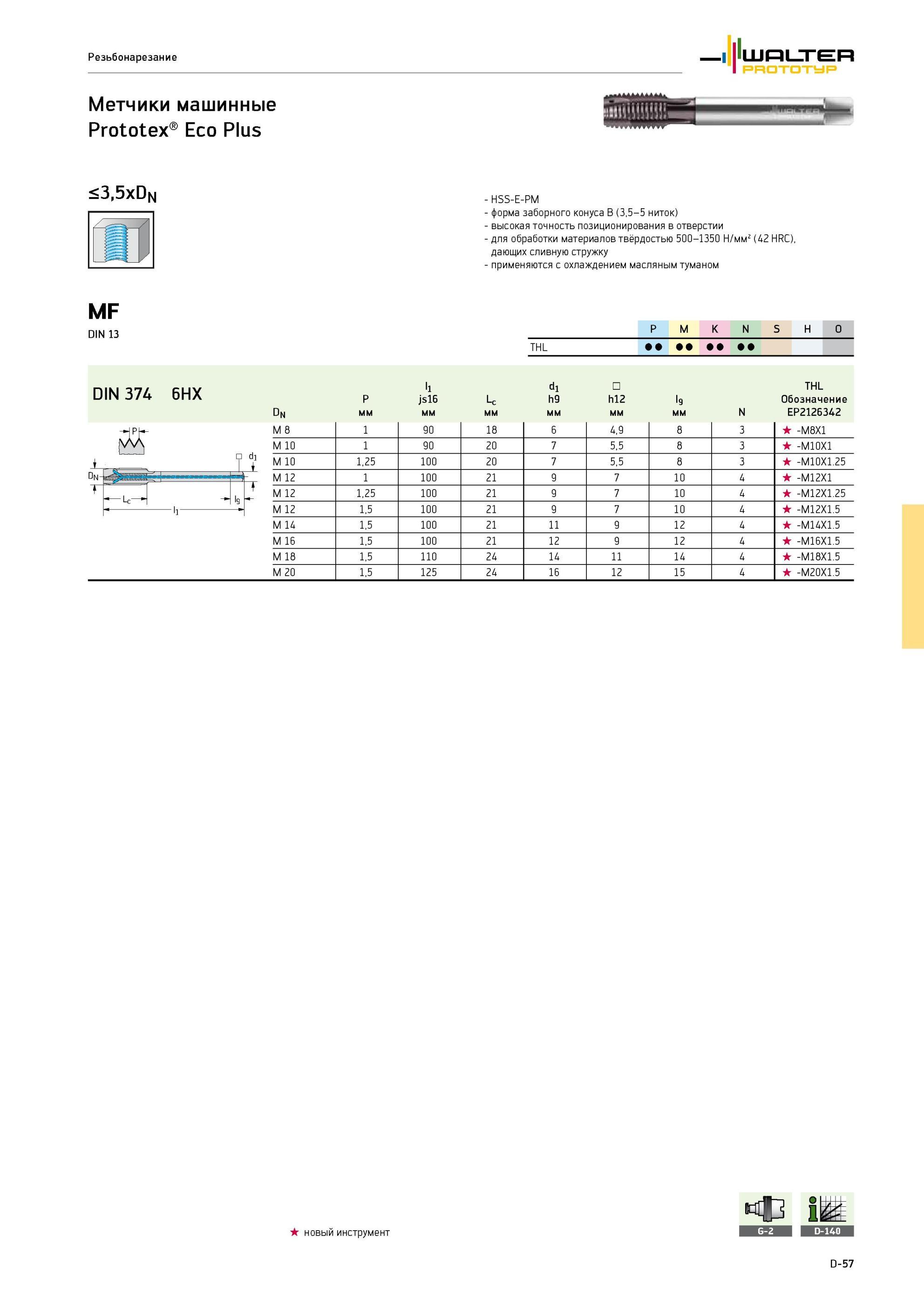

Метчики Walter Prototex Eco Plus с прямыми стружечными канавками для обработки метрической резьбы с мелким шагом в сквозных отверстиях Материал инструмента HSS-E-PM
Метчики Walter Prototex Eco Plus с прямыми стружечными канавками для обработки метрической резьбы с мелким шагом в сквозных отверстиях Материал инструмента HSS-E-PM Резьбонарезание Walter Prototyp Метчики машинные Prototex Eco Plus > <3,5xDn - HSS-E-PM форма заборного конуса B (3,5-5 ниток) - высокая точность позиционирования в отверстии для обработки материалов твёрдостью 500-1350 Н/мм2 (42 HRC), дающих сливную стружку - применяются с охлаждением масляным туманом MF DIN 13 Группы обрабатываемых материалов по ISO P M K N S H O THL DIN 374 6HX dn P мм l1 js16 мм Lc мм d1 h9 мм h12 мм l9 мм N THL Обозначение EP2126342 M 8 1 90 18 6 4,9 8 3 -M8X1 M 10 1 90 20 7 5,5 8 3 -M10X1 M 10 1,25 100 20 7 5,5 8 3 -M10X1.25 M 12 1 100 21 9 7 10 4 -M12X1 M 12 1,25 100 21 9 7 10 4 -M12X1.25 M 12 1,5 100 21 9 7 10 4 -M12X1.5 M 14 1,5 100 21 11 9 12 4 -M14X1.5 M 16 1,5 100 21 12 9 12 4 -M16X1.5 M 18 1,5 110 24 14 11 14 4 -M18X1.5 M 20 1,5 125 24 16 12 15 4 -M20X1.5 новый инструмент L D-57
|
