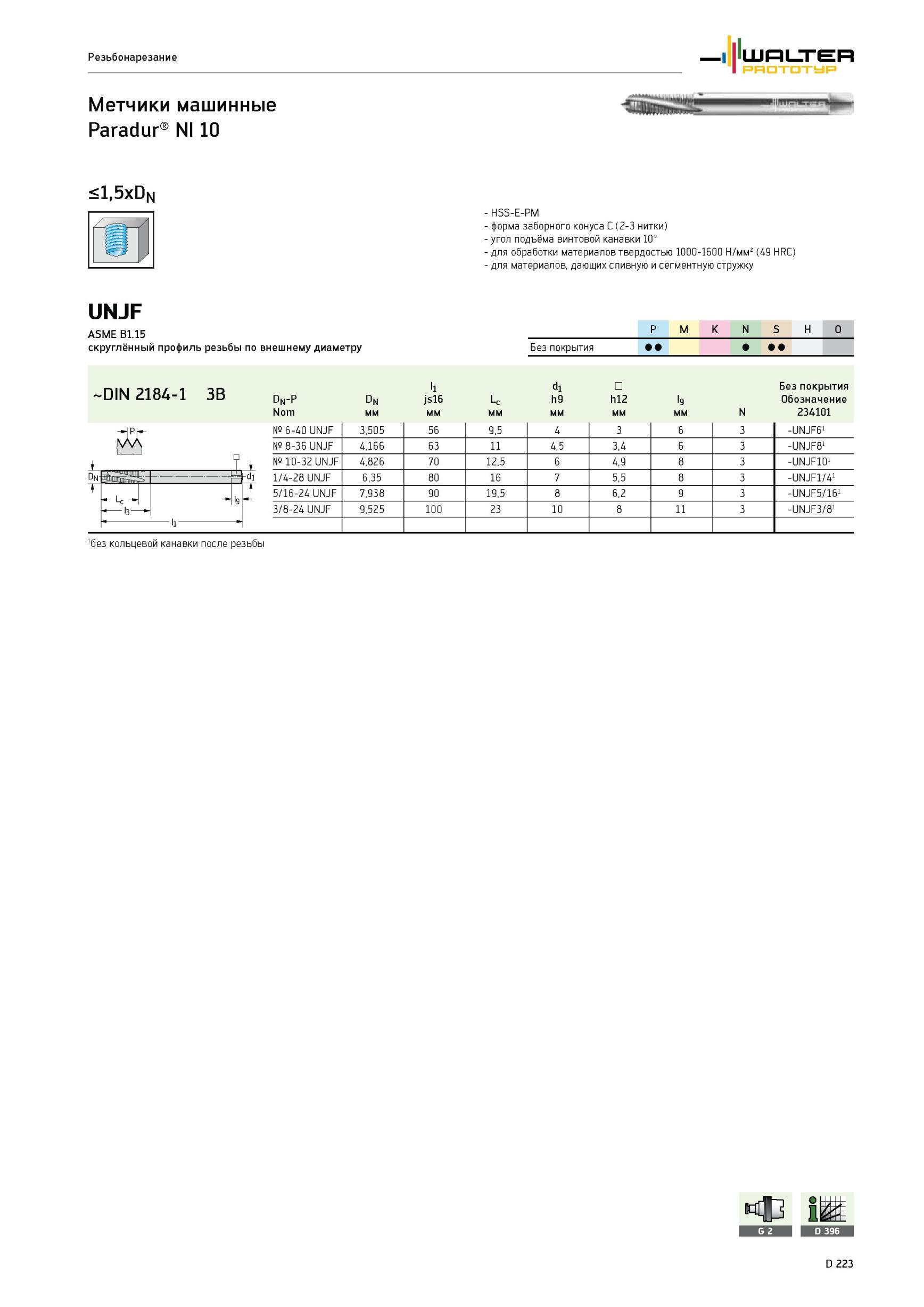

1149 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D223
Метчики машинные Walter Paradur NI 10 1,5xDn HSS-E-PM форма заборного конуса C (2-3 нитки) угол подъёма винтовой канавки 10° для обработки материалов твердост Метчики машинные Walter Paradur NI 10 1,5xDn HSS-E-PM форма заборного конуса C (2-3 нитки) угол подъёма винтовой канавки 10° для обработки материалов твердостью 1000-1600 Н/мм2 (49 HRC) для материалов, дающих сливную и сегментную стружку UNJF ASME B1.15 скруглённый профиль резьбы по внешнему диаметру P M K N S H O Без покрытия -DIN 2184-1 3B Dn-P Nom Dn мм l1 js16 мм -c мм d1 h9 h12 мм l9 мм Без покрытия Обозначение 234101 № 6-40 UNJF 3,505 56 9,5 4 3 6 3 -UNJF61 № 8-36 UNJF 4,166 63 11 4,5 3,4 6 3 -UNJF81 № 10-32 UNJF 4,826 70 12,5 6 4,9 8 3 -UNJF101 1/4-28 UNJF 6,35 80 16 7 5,5 8 3 -UNJF1/41 5/16-24 UNJF 7,938 90 19,5 8 6,2 9 3 -UNJF5/161 3/8-24 UNJF 9,525 100 23 10 8 11 3 -UNJF3/81 N мм без кольцевой канавки после резьбы Резьбонарезание
