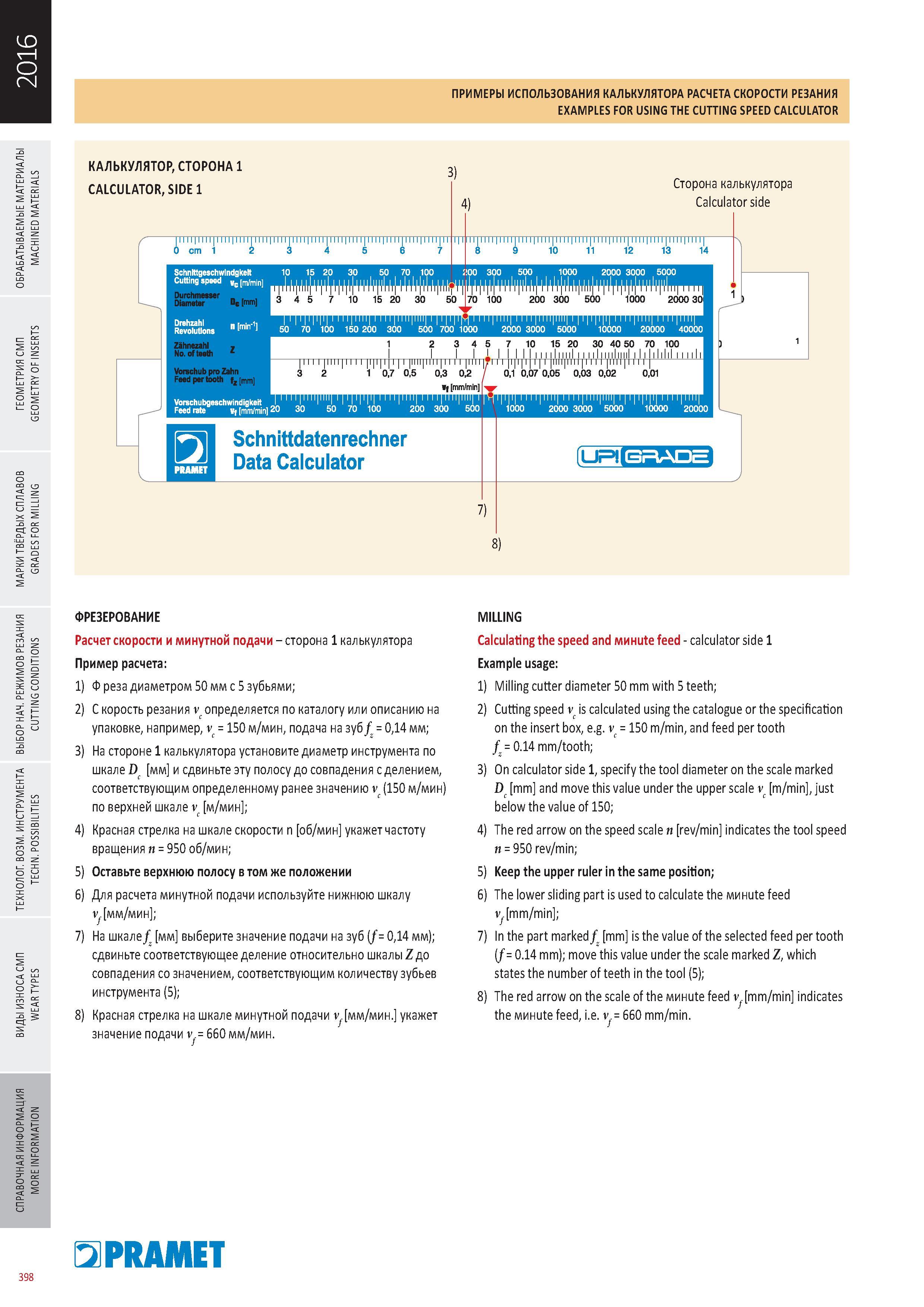

Механический калькулятор для расчета скорости резания от чешской компании Pramet Примеры расчета при фрезерной обработки на металлорежущих станках _ Расчет скорости и минутной подачи сторона 1 калькулятора Пример расчета 1) реза диаметром 50 мм с 5 зубьями; 2) С корость резания vcопределяется по каталогу или описанию на упаковке, например, vc = 150 м/мин, подача на зуб f = 0,14 мм; 3) На стороне 1 калькулятора установите диаметр инструмента по шкале Dc мм и сдвиньте эту полосу до совпадения с делением, соответствующим определенному ранее значению vc (150 м/мин) по верхней шкале vc м/мин 4) Красная стрелка на шкале скорости n об/мин укажет частоту вращения n = 950 об/мин; 5) Оставьте верхнюю полосу в том же положении 6) Для расчета минутной подачи используйте нижнюю шкалу vf мм/мин 7) На шкалеfz мм выберите значение подачи на зуб f = 0,14 мм); сдвиньте соответствующее деление относительно шкалы Z до совпадения со значением, соответствующим количеству зубьев инструмента (5); 8) Красная стрелка на шкале минутной подачи vf мм/мин. укажет значение подачи vf = 660 мм/мин. Milling Calculating the speed and мин е feed calculator side 1 Example usage 1) Milling cutter diameter 50 mm with 5 teeth; 2) Cutting speed vc is calculated using the catalogue or the specification on the insert box, e.g. vc = 150 m/min, and feed per tooth fz = 0.14 mm/tooth; 3) On calculator side 1, specify the tool diameter on the scale marked Dc mm and move this value under the upper scale vc m/min just below the value of 150; 4) The red arrow on the speed scale n rev/min indicates the tool speed n = 950 rev/min; 5) Keep the upper ruler in the same position; 6) The lower sliding part is used to calculate the минute feed vf mm/min 7) In the part markedfz mm is the value of the selected feed per tooth (f = 0.14 mm); move this value under the scale marked Z, which states the number of teeth in the tool (5); 8) The red arrow on the scale of the минute feed vf mm/min indicates the минute feed, i.e. v = 660 mm/min. 398 Pramet 3) 4) ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ КАЛЬКУЛЯТОРА РАСЧЕТА СКОРОСТИ РЕЗАНИЯ Pramet EXAMPLES FOR USING THE CUTTING SPEED CALCULATOR КАЛЬКУЛЯТОР, СТОРОНА 1 CALCULATOR, SIDE 1 Сторона калькулятора Calculator side TF 8 9 10 11 12 13 14 Schnlttgescnwlndgkelt 10 15 20 30 50 70 100 200 300 500 1000 2000 3000 5000 Cutting speed m/min Diameter "' He mm I 3 4 5 1' Vo 15 20 30 50 70 100 200 300 500 1000 2000 3oP 1 Drehzahl rmin-i, ,m Revolutions " min 50 70 100 150 200 300 500 700 1000 2000 3000 5000 10000 20000 40000 Zahnezahl T No. of teeth L Vorechub pro Zahn Feed per tooth fz mm 1 2 3 4 5 7 10 15 20 30 40 50 70 100 1 3 2 1 0,7 0,5 0,3 0,2 / 0,1 0,07 0,05 0,03 0,02 0,01 I mm/min Feed rate" Vf mfn/min 20 30 50 70 100 200 300 500 1000 2000 3000 5000 10000 20000 Schnittdatenrechner Data Calculator S3 GRAD cZ ФРЕЗЕРОВАНИЕ
