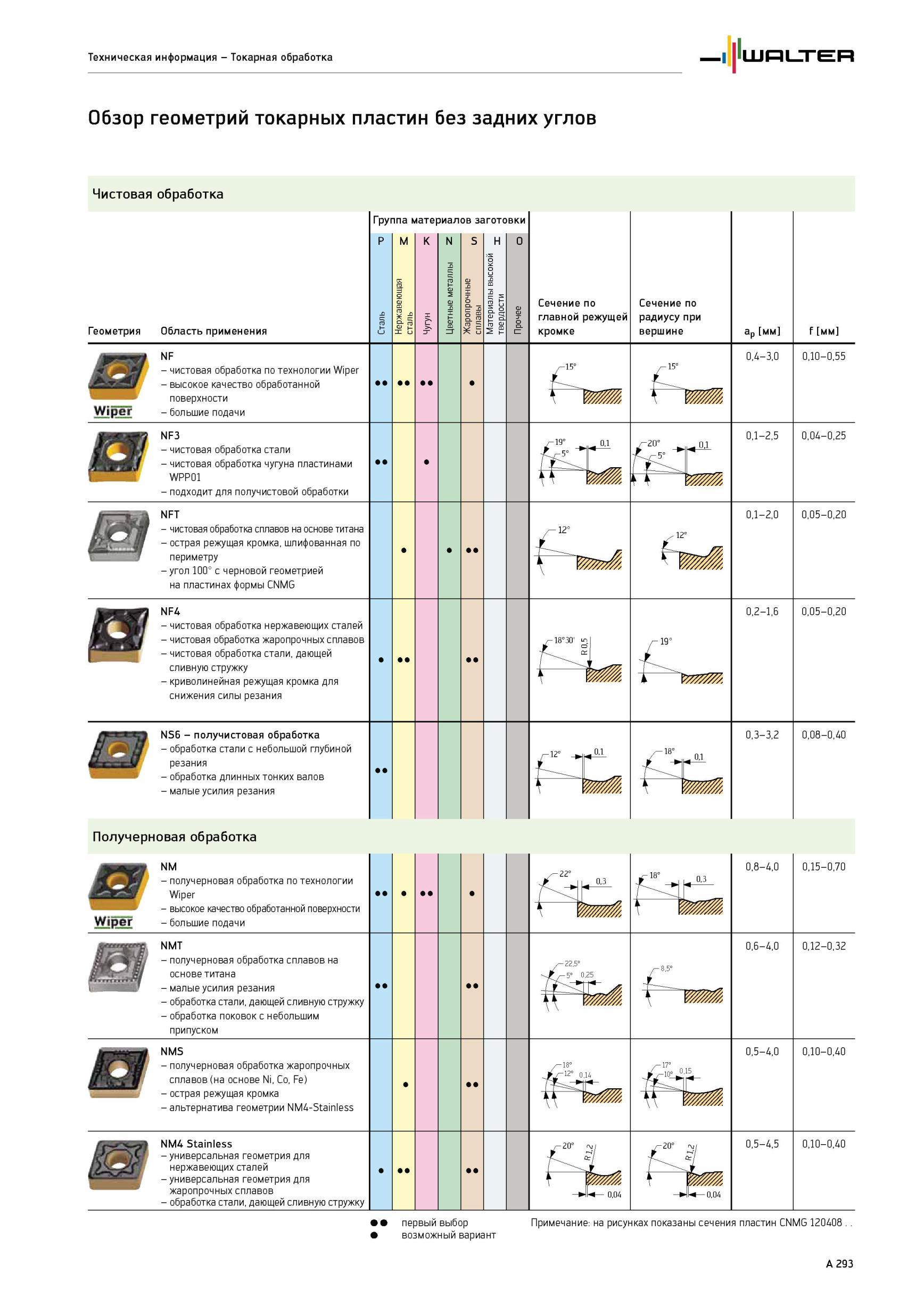

Механическая обработка на станках токарным инструментом Walter Справочная информация Обзор режущих геометрий токарных сменных режущих пластин без задних углов Чистовая обработка Геометрия Область применения Группа материалов заготовки P M K N S H O Сечение по главной режущей кромке Сечение по радиусу при вершине ap мм f мм NF - чистовая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0.4-3.0 0,10-0,55 NF3 - чистовая обработка стали - чистовая обработка чугуна пластинами WPP01 - подходит для получистовой обработки 19° 0,1 20° 0,1 5° 0,1-2,5 0,04-0,25 NFT - чистовая обработка сплавов на основе титана - острая режущая кромка, шлифованная по периметру угол 100° с черновой геометрией на пластинах формы CNMG 0,1-2,0 0,05-0,20 NF4 - чистовая обработка нержавеющих сталей - чистовая обработка жаропрочных сплавов - чистовая обработка стали, дающей сливную стружку - криволинейная режущая кромка для снижения силы резания 0,2-1,6 шш. 0,05-0,20 NS6 - получистовая обработка - обработка стали с небольшой глубиной резания - обработка длинных тонких валов - малые усилия резания 0,3-3,2 1 Получерновая обработка NM - получерновая обработка по технологии Wiper - высокое качество обработанной поверхности - большие подачи 0,8-4,0 0,08-0,40 0,15-0,70 NMT - получерновая обработка сплавов на основе титана - малые усилия резания - обработка стали, дающей сливную стружку - обработка поковок с небольшим припуском 0,6-4,0 0,12-0,32 NMS /. - получерновая обработка жаропрочных сплавов (на основе Ni, Co, Fe) - острая режущая кромка - альтернатива геометрии NM4-Stainless 0,5-4,0 0,10-0,40 NM4 Stainless - универсальная геометрия для нержавеющих сталей - универсальная геометрия для жаропрочных сплавов - обработка стали, дающей сливную стружку 0,04 0,5-4,5 0,10-0,40 первый выбор возможный вариант Примечание на рисунках показаны сечения пластин CNMG 120408 A 293 Сталь Нержавеющая сталь Чугун Цветные металлы Жаропрочные сплавы Материалы высокой твердости Прочее Техническая информация - Токарная обработка
