Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит, кромки Клинообразное поперечное сечение с острым концом для из

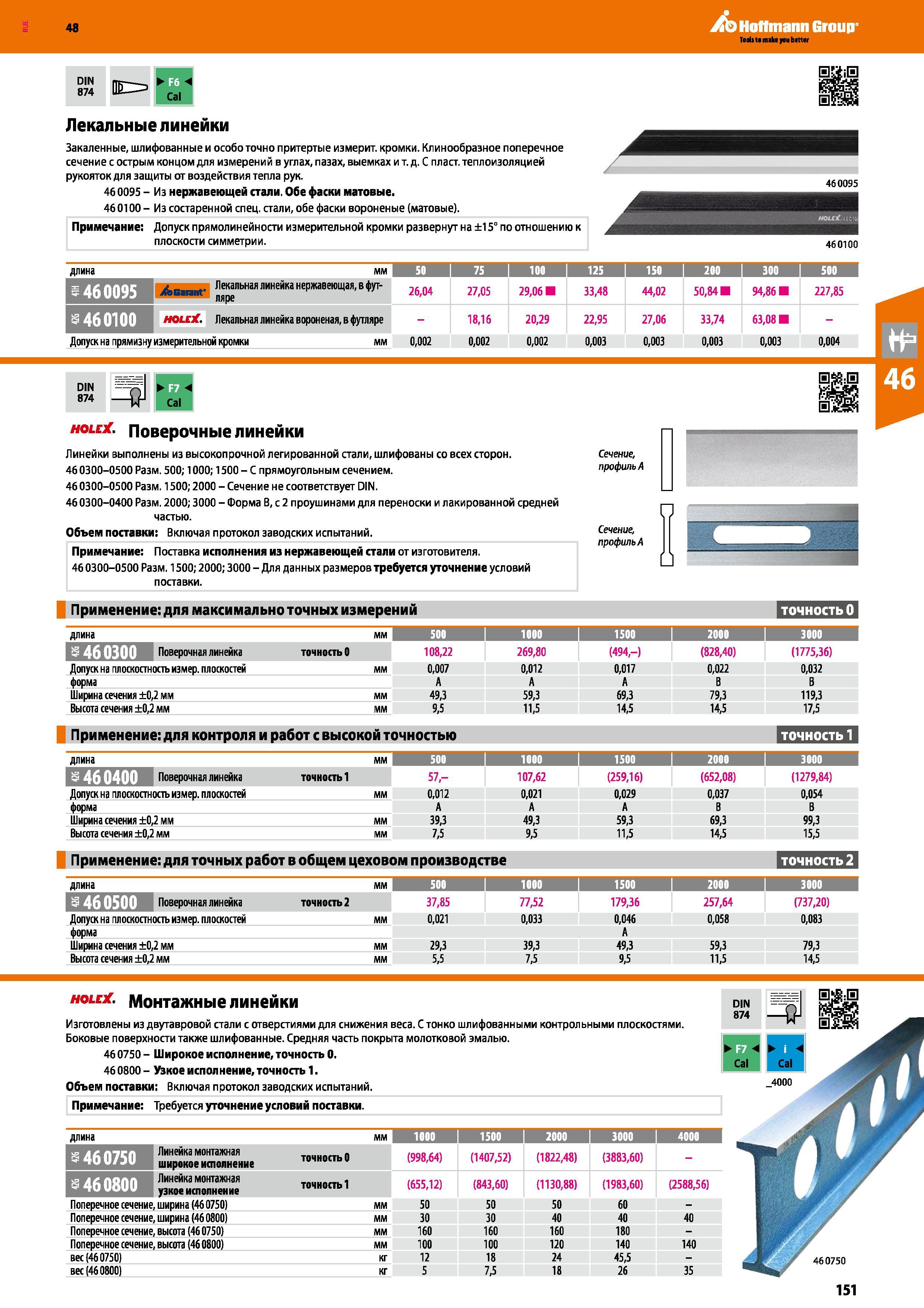

Лекальные линейки Закаленные, шлифованные и особо точно притертые измерит, кромки. Клинообразное поперечное сечение с острым концом для измерений в углах, пазах, выемках и т. д. С пласт, теплоизоляцией рукояток для защиты от воздействия тепла рук. 460095 - Из нержавеющей стали. Обе фаски матовые. 460100- Из состаренной спец. стали, обе фаски вороненые (матовые). Примечание: Допуск прямолинейности измерительной кромки развернут на ±15° по отношению к плоскости симметрии. DIN 874 holeX. Поверочные линейки Линейки выполнены из высокопрочной легированной стали, шлифованы со всех сторон. 460300-0500 Разм. 500; 1000; 1500 - С прямоугольным сечением. 46 0300-0500 Разм. 1500; 2000 - Сечение не соответствует DIN. 46 0300-0400 Разм. 2000; 3000 - Форма В, с 2 проушинами для переноски и лакированной средней частью. Объем поставки: Включая протокол заводских испытаний. Примечание: Поставка исполнения из нержавеющей стали от изготовителя. 46 0300-0500 Разм. 1500; 2000; 3000 - Для данных размеров требуется уточнение условий Сечение, профиль А Сечение, профиль А 460095 460100 длина мм 50 75 100 I 125 150 200 300 500 1 Мб 0095 j Лекальная линейка нержавеющая, в фуг-,и ляре 26,04 27,05 29,06 33,48 44,02 50,84 94,86 227,85 s 46 0100 holeX. Лекальная линейка вороненая, в футляре - 18,16 20,29 22,95 27,06 33,74 63,08 - Допуск на прямизну измерительной кромки мм 0,002 0,002 0,002 0,003 0,003 0,003 0,003 0,004 Применение: для максимально точных измерений Применение: для контроля и работ с высокой точностью Применение: для точных работ в общем цеховом производстве форма Ширина сечения ±0,2 мм Высота сечения ±0,2 мм 29,3 5,5 39,3 7,5 А 49,3 9,5 59,3 11,5 ТОЧНОСТЬ 3 длина мм 500 i 1000 I 1500 I 2000 I 3000 И 46 0300 ШЯ точность 0 108,22 269,80 (494,-) (828,40) (1775,36) Допуск на плоскостность измер. плоскостей мм 0,007 0,012 0,017 0,022 0,032 форма А А А В В Ширина сечения ±0,2 мм 49,3 59,3 69,3 79,3 119,3 Высота сечения ±0,2 мм 9,5 11,5 14,5 14,5 17,5 точность 1 длина мм 500 > 1000 1500 2000 i 3000 ГГ-ТШЯ Повеоочная линейка точность 1 57,- 107,62 (259,16) (652,08) (1279,84) Допуск на плоскостность измер. плоскостей мм 0,012 0,021 0,029 0,037 0,054 форма А А А В В Ширина сечения ±0,2 мм 39,3 49,3 59,3 69,3 99,3 Высота сечения ±0,2 мм 7,5 9,5 11,5 14,5 15,5 точность 2 длина мм 500 I 1000 1 1500 2000 i 3000 1 Поверочная линейка точность 2 37,85 77,52 179,36 257,64 (737,20) 79,3 14,5 holeх. Монтажные линейки Изготовлены из двутавровой стали с отверстиями для снижения веса. С тонко шлифованными контрольными плоскостями. Боковые поверхности также шлифованные. Средняя часть покрыта молотковой эмалью. 46 0750 - Широкое исполнение, точность 0. 46 0800 - Узкое испол нение, точность 1. Объем поставки: Включая протокол заводских испытаний. Примечание: Требуется уточнение условий поставки. DIN 874 длина мм 1000 1500 Вн 3000 I 4000 Линейка монтажная широкое исполнение точность 0 (998,64) (1407,52) (1822,48) (3883,60) - Линейка монтажная узкое исполнение точность 1 (655,12) (843,60) (1130,88) (1983,60) (2588,56) Поперечное сечение, ширина (46 0750) мм 50 50 50 60 - Поперечное сечение, ширина (46 0800) мм 30 30 40 40 40 Поперечное сечение, высота (46 0750) мм 160 160 160 180 - Поперечное сечение, высота (46 0800) мм 100 100 120 140 140 вес (46 0750) кг 12 18 24 45,5 - вес (46 0800) кг 5 7,5 18 26 35 460750 151
