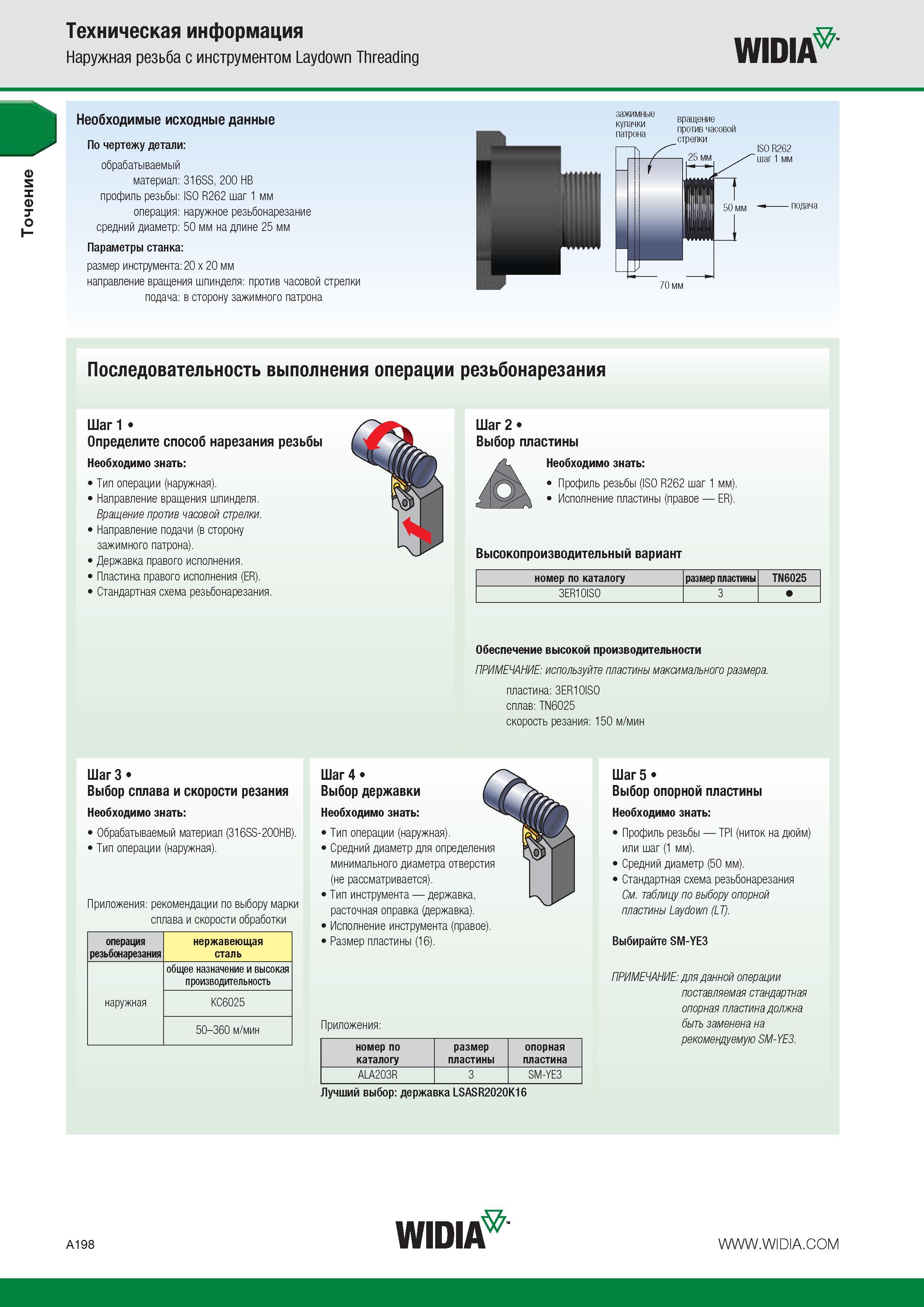

Точение Техническая информация Наружная резьба с инструментом Laydown Threading WIDIA Необходимые исходные данные По чертежу детали обрабатываемый материал 316SS 200 HB профиль резьбы ISO R262 шаг 1 мм операция наружное резьбонарезание средний диаметр 50 мм на длине 25 мм Параметры станка размер инструмента 20 x 20 мм направление вращения шпинделя против часовой стрелки подача в сторону зажимного патрона кулачки патрона вращение против часовой стрелки ISO R262 25 мм шаг 1 мм 50 мм - -пдача 70 мм зажимные Последовательность выполнения операции резьбонарезания Шаг 1 Определите способ нарезания резьбы Необходимо знать Тип операции (наружная). Направление вращения шпинделя. Вращение против часовой стрелки. Направление подачи (в сторону зажимного патрона). Державка правого исполнения. Пластина правого исполнения (ER). Стандартная схема резьбонарезания. Шаг 2 Выбор пластины X Необходимо знать lifvix Профиль резьбы (ISO R262 шаг 1 мм). i Исполнение пластины (правое ER). Высокопроизводительный вариант номер по каталогу размер пластины TN6025 3ER10IS0 3 Обеспечение высокой производительности ПРИМЕЧАНИЕ используйте пластины максимального размера. пластина 3ER10IS0 сплав TN6025 скорость резания 150 м/мин Шаг 3 Выбор сплава и скорости резания Необходимо знать Обрабатываемый материал (316SS-200HB). Тип операции (наружная). Приложения рекомендации по выбору марки сплава и скорости обработки операция резьбонарезания нержавеющая сталь наружная общее назначение и высокая производительность KC6025 50-360 м/мин Шаг 4 Выбор державки Необходимо знать Тип операции (наружная). Средний диаметр для определения минимального диаметра отверстия (не рассматривается). Тип инструмента державка расточная оправка (державка). Исполнение инструмента (правое). Размер пластины (16). Приложения номер по каталогу размер пластины опорная пластина ALA203R 3 SM-YE3 Шаг 5 Выбор опорной пластины Необходимо знать Профиль резьбы TPI (ниток на дюйм) или шаг (1 мм). Средний диаметр (50 мм). Стандартная схема резьбонарезания См. таблицу по выбору опорной пластины Laydown (LT). Выбирайте SM-YE3 ПРИМЕЧАНИЕ для данной операции поставляемая стандартная опорная пластина должна быть заменена на рекомендуемую SM-YE3. Лучший выбор державка LSASR2020K16
