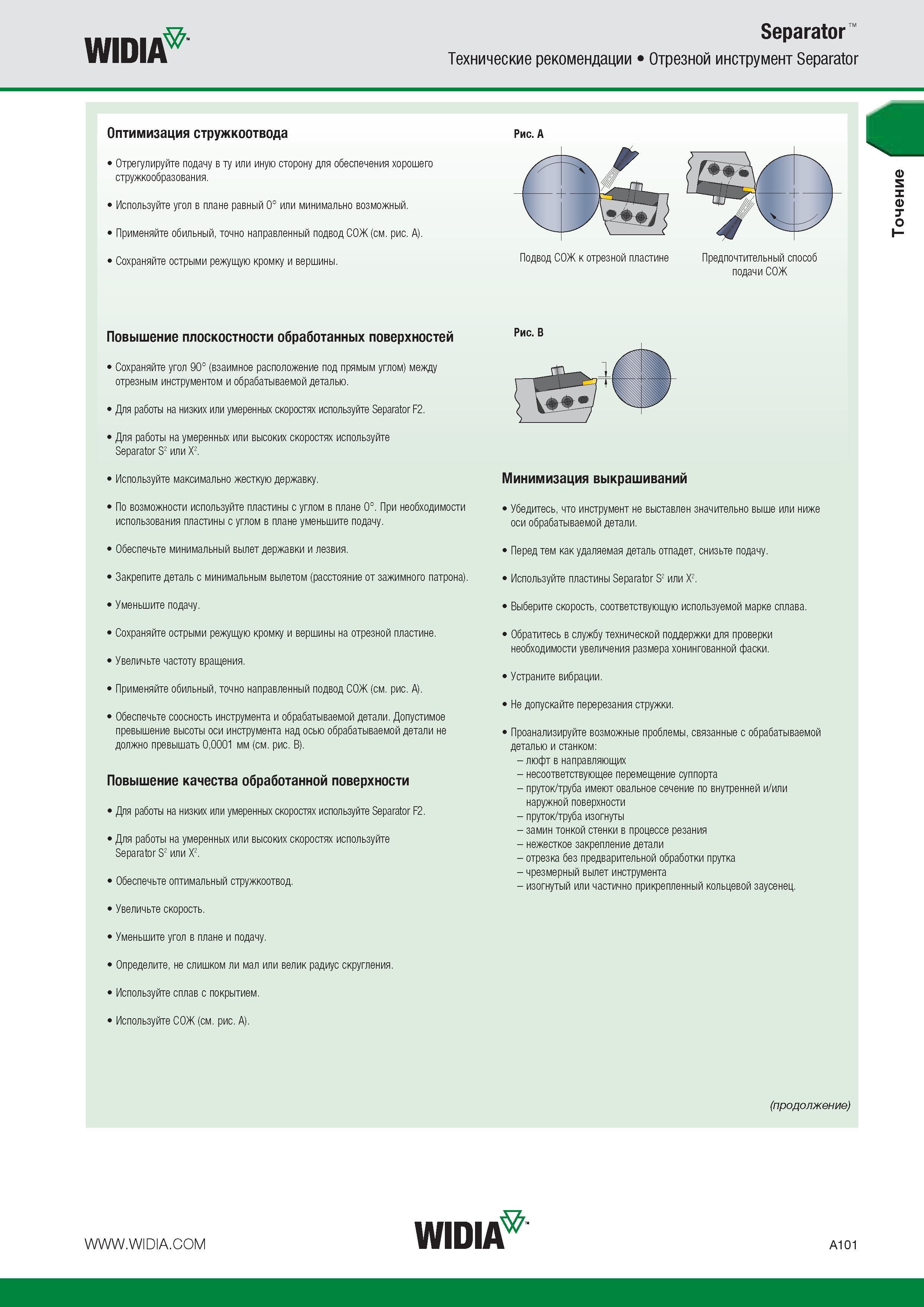

WIDIA Separator Технические рекомендации Отрезной инструмент Separator Оптимизация стружкоотвода Отрегулируйте подачу в ту или иную сторону для обеспечения хорошего стружкообразования. Используйте угол в плане равный 0 или минимально возможный. Применяйте обильный точно направленный подвод СОЖ (см. рис. A). Сохраняйте острыми режущую кромку и вершины. Повышение плоскостности обработанных поверхностей Сохраняйте угол 90 (взаимное расположение под прямым углом) между отрезным инструментом и обрабатываемой деталью. Для работы на низких или умеренных скоростях используйте Separator F2. Для работы на умеренных или высоких скоростях используйте Separator S2 или X2. Используйте максимально жесткую державку. По возможности используйте пластины с углом в плане 0. При необходимости использования пластины с углом в плане уменьшите подачу. Обеспечьте минимальный вылет державки и лезвия. Закрепите деталь с минимальным вылетом (расстояние от зажимного патрона). Уменьшите подачу. Сохраняйте острыми режущую кромку и вершины на отрезной пластине. Увеличьте частоту вращения. Применяйте обильный точно направленный подвод СОЖ (см. рис. A). Обеспечьте соосность инструмента и обрабатываемой детали. Допустимое превышение высоты оси инструмента над осью обрабатываемой детали не должно превышать 00001 мм (см. рис. B). Повышение качества обработанной поверхности Для работы на низких или умеренных скоростях используйте Separator F2. Для работы на умеренных или высоких скоростях используйте Separator S2 или X2. Обеспечьте оптимальный стружкоотвод. Увеличьте скорость. Уменьшите угол в плане и подачу. Определите не слишком ли мал или велик радиус скругления. Используйте сплав с покрытием. Используйте СОЖ (см. рис. A). Рис. A Подвод СОЖ к отрезной пластине Предпочтительный способ подачи СОЖ Рис. B Минимизация выкрашиваний Убедитесь что инструмент не выставлен значительно выше или ниже оси обрабатываемой детали. Перед тем как удаляемая деталь отпадет снизьте подачу. Используйте пластины Separator S2 или X2. Выберите скорость соответствующую используемой марке сплава. Обратитесь в службу технической поддержки для проверки необходимости увеличения размера хонингованной фаски. Устраните вибрации. Не допускайте перерезания стружки. Проанализируйте возможные проблемы связанные с обрабатываемой деталью и станком - люфт в направляющих - несоответствующее перемещение суппорта - пруток труба имеют овальное сечение по внутренней и или наружной поверхности - пруток труба изогнуты - замин тонкой стенки в процессе резания - нежесткое закрепление детали - отрезка без предварительной обработки прутка - чрезмерный вылет инструмента - изогнутый или частично прикрепленный кольцевой заусенец. WIDIA A101 Точение
