108 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A98

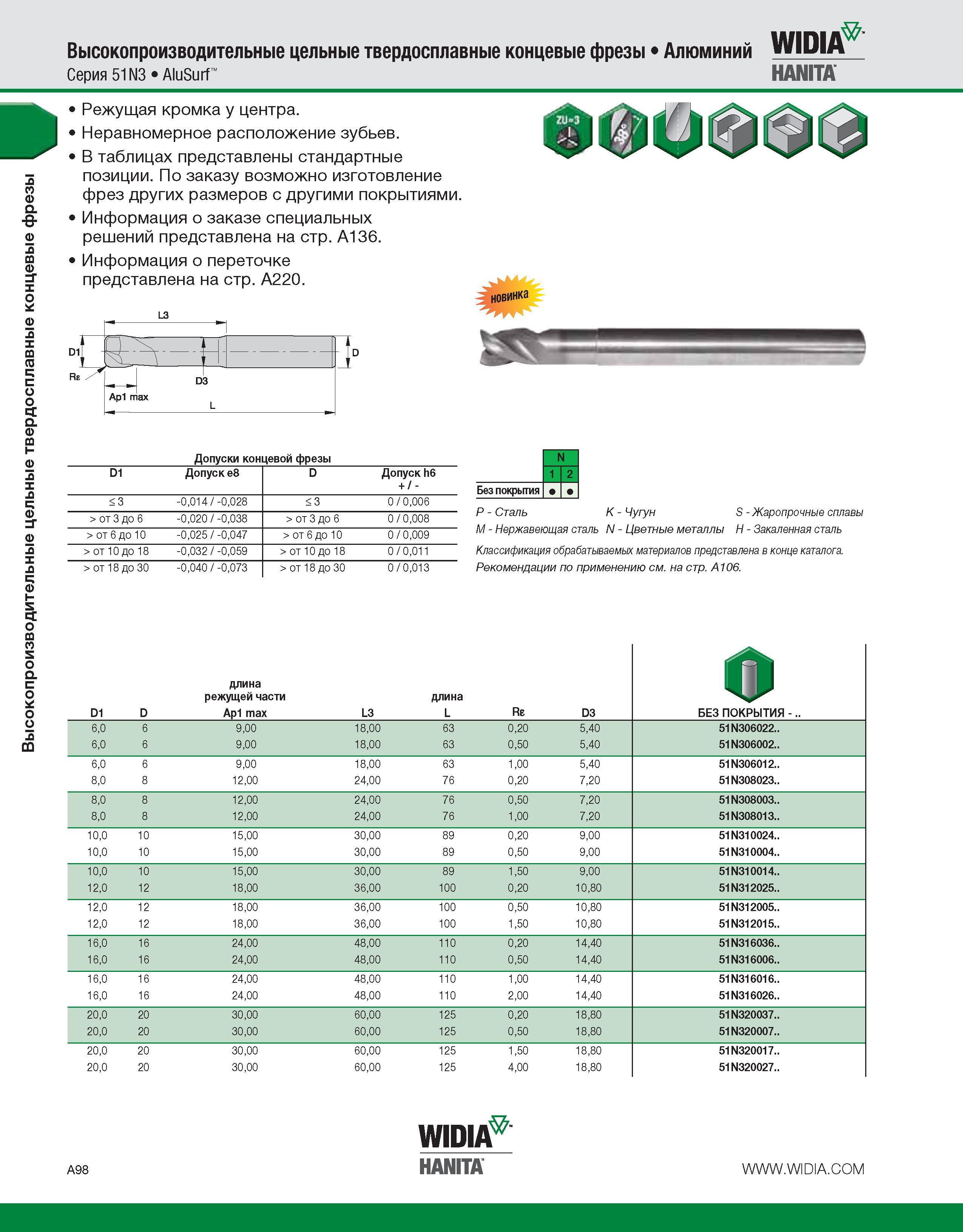

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A98 0108 Lab2u Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий WIDIA Серия 51N3 AluSurf Режущая кромка у центра. Неравномерное расположение зубьев. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. 1° Допуски концевой фрезы D1 Допуск е8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 N 1 2 Без покрытия P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A106. D1 D длина режущей части Ap1 max L3 длина L Re D3 0 БЕЗ ПОКРЫТИЯ - 6,0 6 9,00 18,00 63 0,20 5,40 51N306022.. 6,0 6 9,00 18,00 63 0,50 5,40 51N306002.. 6,0 6 9,00 18,00 63 1,00 5,40 51N306012.. 8,0 8 12,00 24,00 76 0,20 7,20 51N308023.. 8,0 8 12,00 24,00 76 0,50 7,20 51N308003.. 8,0 8 12,00 24,00 76 1,00 7,20 51N308013.. 10,0 10 15,00 30,00 89 0,20 9,00 51N310024.. 10,0 10 15,00 30,00 89 0,50 9,00 51N310004.. 10,0 10 15,00 30,00 89 1,50 9,00 51N310014.. 12,0 12 18,00 36,00 100 0,20 10,80 51N312025.. 12,0 12 18,00 36,00 100 0,50 10,80 51N312005.. 12,0 12 18,00 36,00 100 1,50 10,80 51N312015.. 16,0 16 24,00 48,00 110 0,20 14,40 51N316036.. 16,0 16 24,00 48,00 110 0,50 14,40 51N316006.. 16,0 16 24,00 48,00 110 1,00 14,40 51N316016.. 16,0 16 24,00 48,00 110 2,00 14,40 51N316026.. 20,0 20 30,00 60,00 125 0,20 18,80 51N320037.. 20,0 20 30,00 60,00 125 0,50 18,80 51N320007.. 20,0 20 30,00 60,00 125 1,50 18,80 51N320017.. 20,0 20 30,00 60,00 125 4,00 18,80 51N320027.. WIDIA7 A98 HANITA
