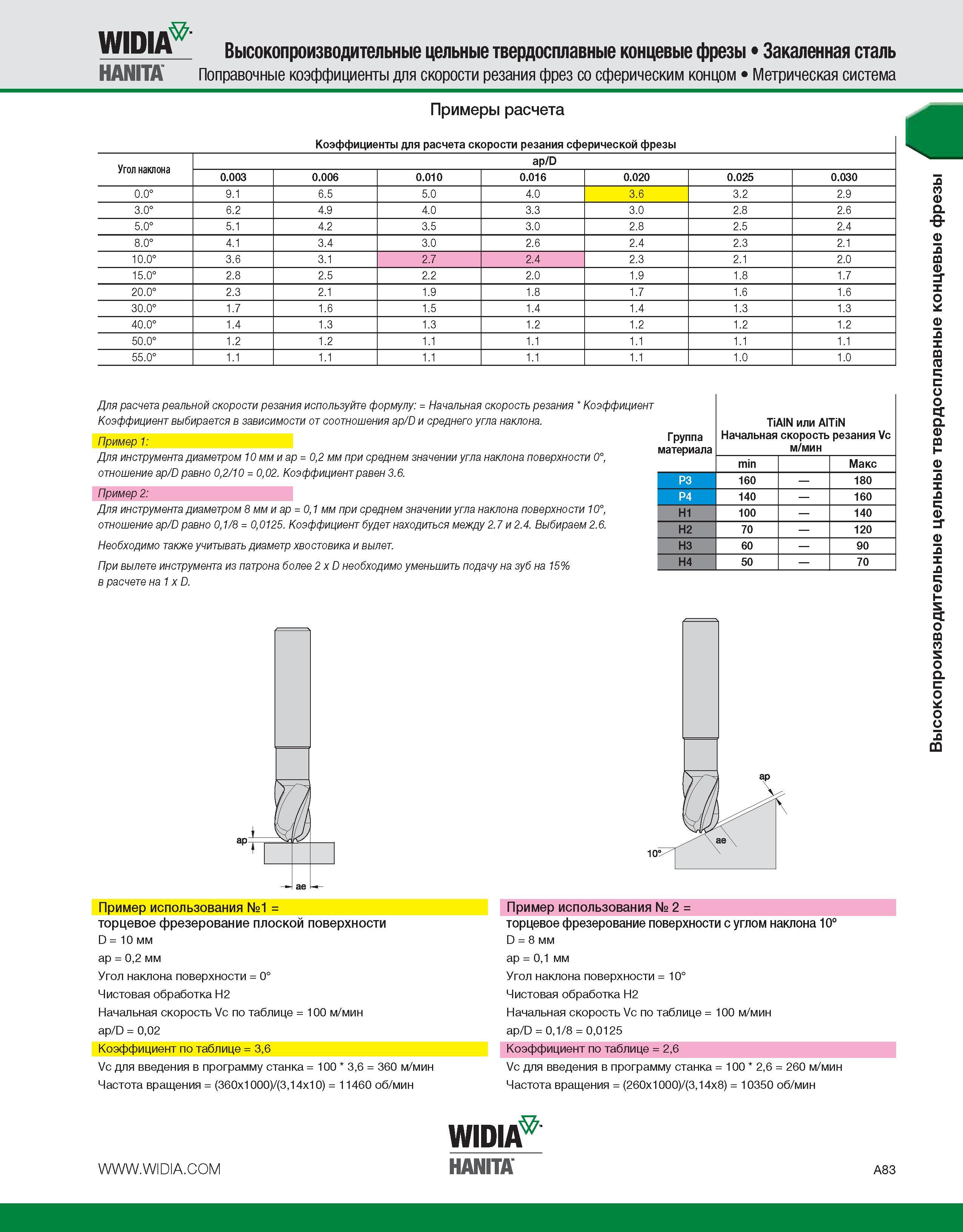

WIDIA Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь HANITA Поправочные коэффициенты для скорости резания фрез со сферическим концом Метрическая система Примеры расчета Коэффициенты для расчета скорости резания сферической фрезы Угол наклона ap/D 0.003 0.006 0.010 0.016 0.020 0.025 0.030 О 0. 9.1 6.5 5.0 4.0 3.6 3.2 2.9 3.0° 6.2 4.9 4.0 3.3 3.0 2.8 2.6 5.0° 5.1 4.2 3.5 3.0 2.8 2.5 2.4 8.0° 4.1 3.4 3.0 2.6 2.4 2.3 2.1 10.0° 3.6 3.1 2.7 2.4 2.3 2.1 2.0 15.0° 2.8 2.5 2.2 2.0 1.9 1.8 1.7 20.0° 2.3 2.1 1.9 1.8 1.7 1.6 1.6 30.0° 1.7 1.6 1.5 1.4 1.4 1.3 1.3 40.0° 1.4 1.3 1.3 1.2 1.2 1.2 1.2 50.0° 1.2 1.2 1.1 1.1 1.1 1.1 1.1 55.0° 1.1 1.1 1.1 1.1 1.1 1.0 1.0 Для расчета реальной скорости резания используйте формулу = Начальная скорость резания Коэффициент Коэффициент выбирается в зависимости от соотношения ap/D и среднего угла наклона. Пример 1 Для инструмента диаметром 10 мм и ap = 0,2 мм при среднем значении угла наклона поверхности 0°, отношение ap/D равно 0,2/10 = 0,02. Коэффициент равен 3.6. Пример 2 Для инструмента диаметром 8 мм и ap = 0,1 мм при среднем значении угла наклона поверхности 10°, отношение ap/D равно 0,1/8 = 0,0125. Коэффициент будет находиться между 2.7 и 2.4. Выбираем 2.6. Необходимо также учитывать диаметр хвостовика и вылет. При вылете инструмента из патрона более 2 x D необходимо уменьшить подачу на зуб на 15% в расчете на 1 x D. Группа материала TiAlN или AlTiN Начальная скорость резания Vc м/мин min Макс P3 160 180 P4 140 160 H1 100 140 H2 70 120 H3 60 90 H4 50 70 Пример использования №1 = Пример использования № 2 торцевое фрезерование плоской поверхности D = 10 мм ap = 0,2 мм Угол наклона поверхности = 0° Чистовая обработка H2 Начальная скорость Vc по таблице = 100 м/мин ap/D = 0,02 Коэффициент по таблице = 3,6 Vc для введения в программу станка = 100 3,6 = 360 м/мин Частота вращения = (360х1000)/(3,14х10) = 11460 об/мин торцевое фрезерование поверхности с углом наклона 10° D = 8 мм ap = 0,1 мм Угол наклона поверхности = 10° Чистовая обработка H2 Начальная скорость Vc по таблице = 100 м/мин ap/D = 0,1/8 = 0,0125 Коэффициент по таблице = 2,6 Vc для введения в программу станка = 100 2,6 = 260 м/мин Частота вращения = (260х1000)/(3,14х8) = 10350 об/мин Widia Hanita A83 Высокопроизводительные цельные твердосплавные концевые фрезы
