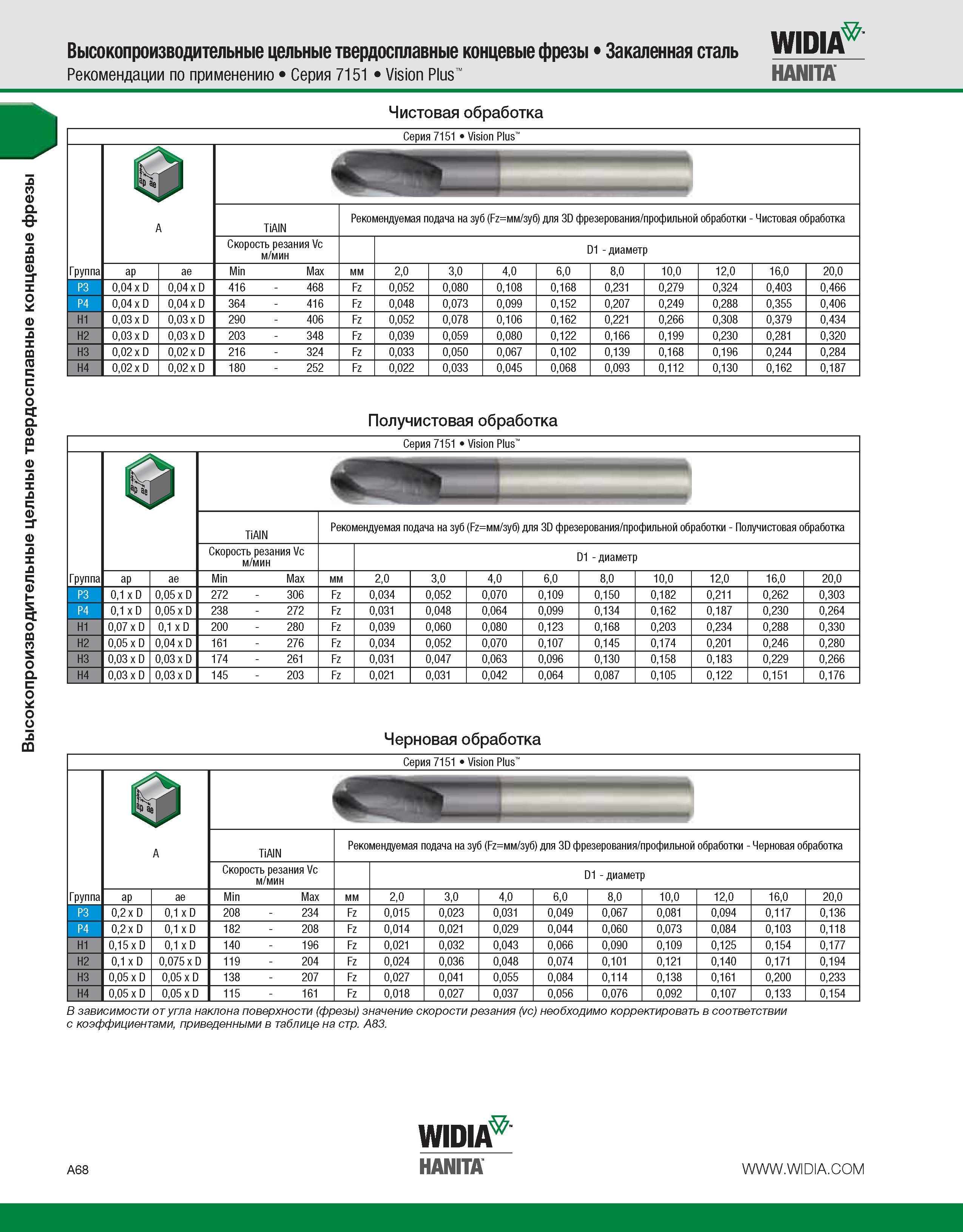

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь WIDIA Рекомендации по применению Серия 7151 Vision Plus HANITA Чистовая обработка Серия 7151 Vision Plus" Группа Э= H1 H2 JUe A TiAlN Рекомендуемая подача на зуб =мм/зуб) для 3D фрезерования/профильной обработки - Чистовая обработка Скорость резания Vc м/мин D1 - диаметр ap ae Min Max мм 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0,04 x D 0,04 x D 416 - 468 Fz 0,052 0,080 0,108 0,168 0,231 0,279 0,324 0,403 0,466 0,04 x D 0,04 x D 364 - 416 Fz 0,048 0,073 0,099 0,152 0,207 0,249 0,288 0,355 0,406 0,03 x D 0,03 x D 290 - 406 Fz 0,052 0,078 0,106 0,162 0,221 0,266 0,308 0,379 0,434 0,03 x D 0,03 x D 203 - 348 Fz 0,039 0,059 0,080 0,122 0,166 0,199 0,230 0,281 0,320 H3 0,02 x D 0,02 x D 216 - 324 Fz 0,033 0,050 0,067 0,102 0,139 0,168 0,196 0,244 0,284 H4 0,02 x D 0,02 x D 180 - 252 Fz 0,022 0,033 0,045 0,068 0,093 0,112 0,130 0,162 0,187 Получистовая обработка i л. i Серия 7151 Vision Plus i Группа 5 U " TiAlN Рекомендуемая подача на зуб =мм/зуб) для 3D фрезерования/профильной обработки - Получистовая обработка Скорость резания Vc м/мин D1 - диаметр ap ae Min Max мм 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 P3 0,1 x D 0,05 x D 272 - 306 Fz 0,034 0,052 0,070 0,109 0,150 0,182 0,211 0,262 0,303 p4 0,1 x D 0,05 x D 238 - 272 Fz 0,031 0,048 0,064 0,099 0,134 0,162 0,187 0,230 0,264 H1 0,07 x D 0,1 x D 200 - 280 Fz 0,039 0,060 0,080 0,123 0,168 0,203 0,234 0,288 0,330 H2 0,05 x D 0,04 x D 161 - 276 Fz 0,034 0,052 0,070 0,107 0,145 0,174 0,201 0,246 0,280 H3 0,03 x D 0,03 x D 174 - 261 Fz 0,031 0,047 0,063 0,096 0,130 0,158 0,183 0,229 0,266 H4 0,03 x D 0,03 x D 145 - 203 Fz 0,021 0,031 0,042 0,064 0,087 0,105 0,122 0,151 0,176 Черновая обработка Серия 7151 Vision Plus Группа ± H1 m i 3 A TiAlN Рекомендуемая подача на зуб =мм/зуб) для 3D фрезерования/профильной обработки - Черновая обработка Скорость резания Vc м/мин D1 - диаметр ap ae Min Max мм 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0,2 x D 0,1 x D 208 - 234 Fz 0,015 0,023 0,031 0,049 0,067 0,081 0,094 0,117 0,136 0,2 x D 0,1 x D 182 - 208 Fz 0,014 0,021 0,029 0,044 0,060 0,073 0,084 0,103 0,118 0,15 x D 0,1 x D 140 - 196 Fz 0,021 0,032 0,043 0,066 0,090 0,109 0,125 0,154 0,177 H2 0,1 x D 0,075 x D 119 - 204 Fz 0,024 0,036 0,048 0,074 0,101 0,121 0,140 0,171 0,194 H3 0,05 x D 0,05 x D 138 - 207 Fz 0,027 0,041 0,055 0,084 0,114 0,138 0,161 0,200 0,233 H4 0,05 x D 0,05 x D 115 - 161 Fz 0,018 0,027 0,037 0,056 0,076 0,092 0,107 0,133 0,154 В зависимости от угла наклона поверхности (фрезы) значение скорости резания (vc) необходимо корректировать в соответствии с коэффициентами, приведенными в таблице на стр. А83. WIDIA7 A68 HANITA
