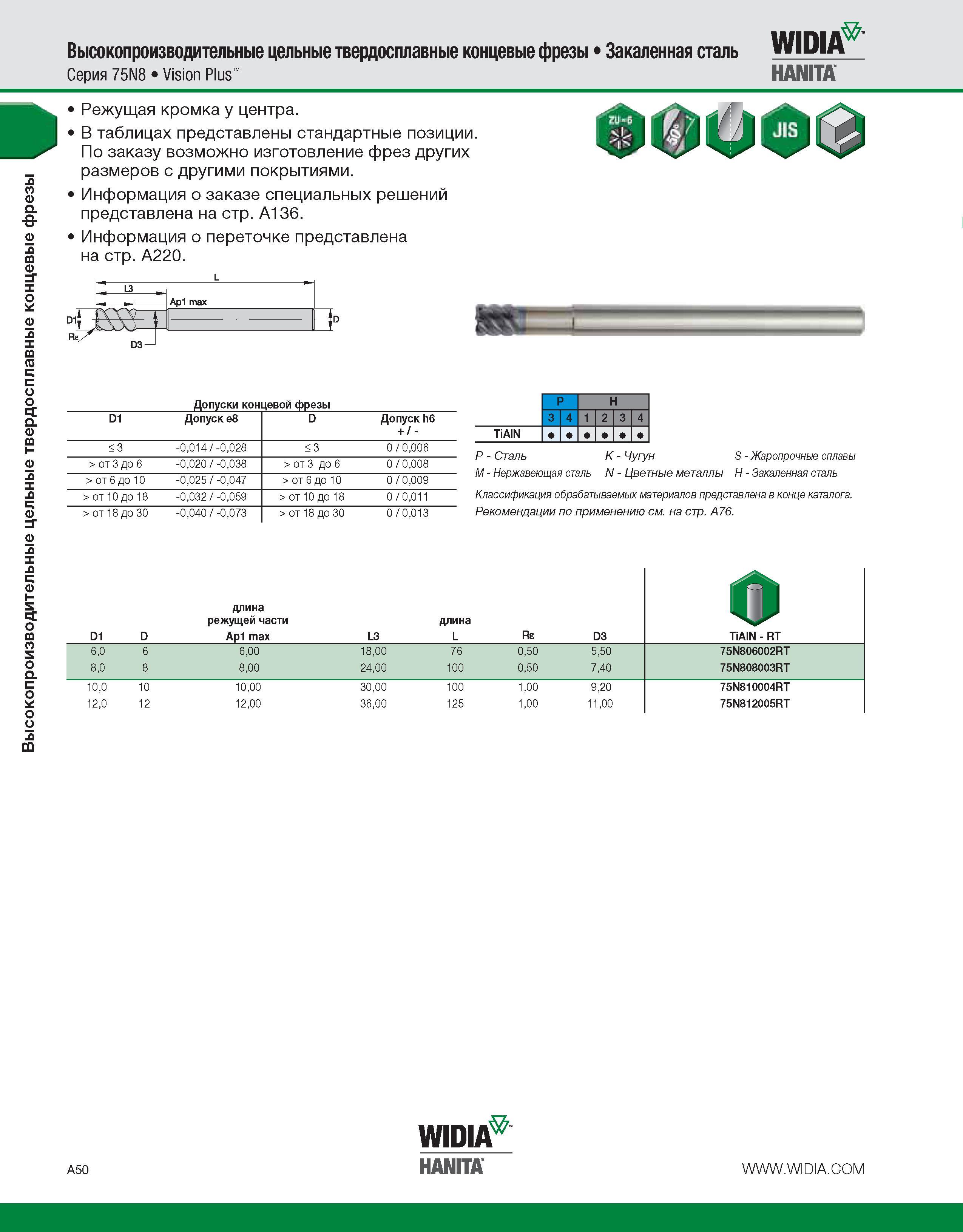

Высокопроизводительные цельные твердосплавные концевые фрезы Серия 75N8 Vision Plus Закаленная сталь WIPIA HANITA № Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. . L3 . Ap1 max . - i \ V i i L Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - <3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 TiAIN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A76. D1 D длина режущей части Ap1 max L3 длина L Re D3 0 TiAIN - RT 6,0 6 6,00 18,00 76 0,50 5,50 75N806002RT 8,0 8 8,00 24,00 100 0,50 7,40 75N808003RT 10,0 10 10,00 30,00 100 1,00 9,20 75N810004RT 12,0 12 12,00 36,00 125 1,00 11,00 75N812005RT WIDIA7 A50 HANITA
