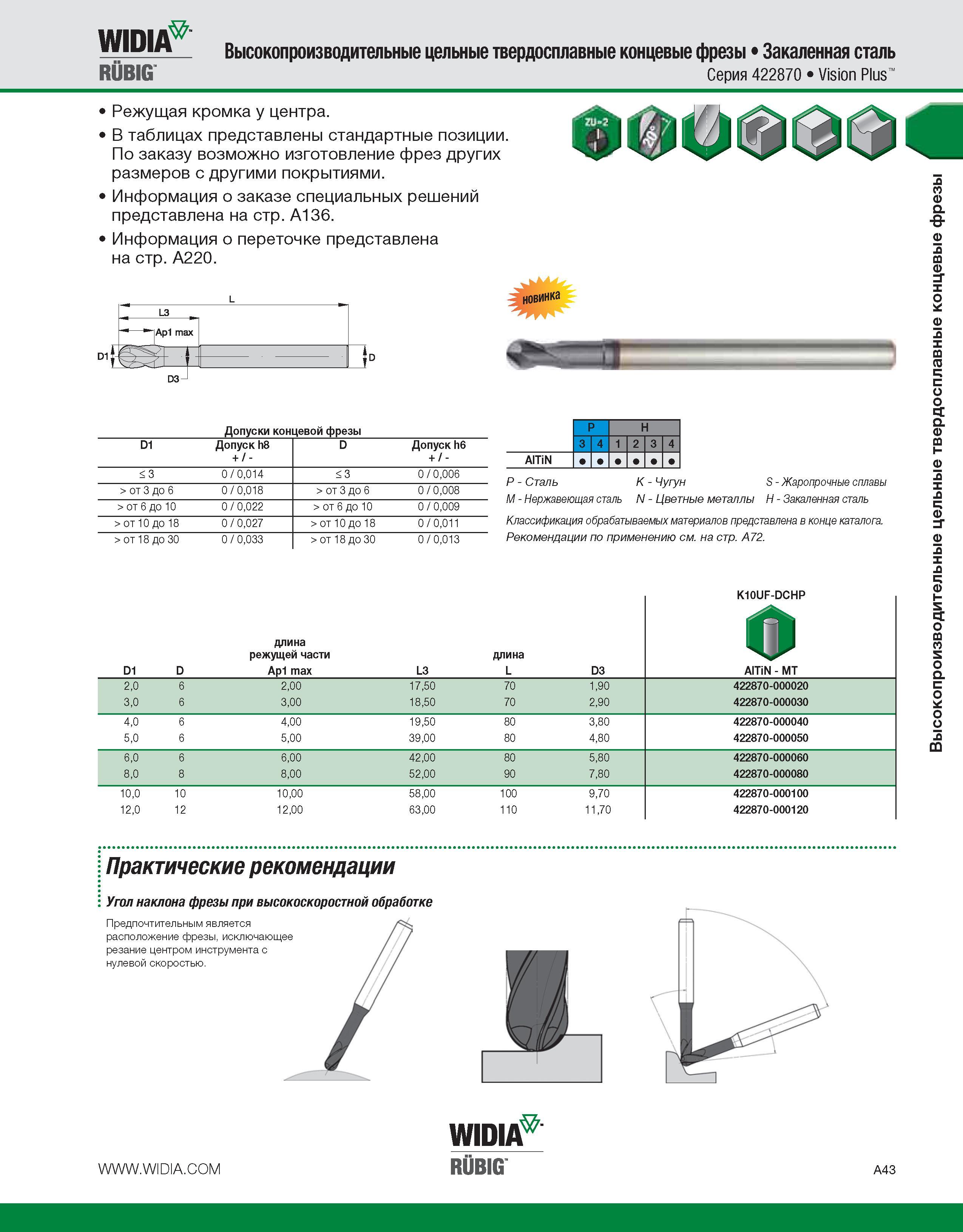

WIDIA RUBIG № Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия 422870 Vision Plus Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h8 + / - D Допуск h6 + / - <3 0 / 0,014 < 3 0 / 0,006 > от 3 до 6 0 / 0,018 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,022 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,027 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,033 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 AlTiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A72. D1 D длина режущей части Ap1 max L3 длина L D3 K10UF-DCHP СИ AlTiN - MT 2,0 6 2,00 17,50 70 1,90 422870-000020 3,0 6 3,00 18,50 70 2,90 422870-000030 4,0 6 4,00 19,50 80 3,80 422870-000040 5,0 6 5,00 39,00 80 4,80 422870-000050 6,0 6 6,00 42,00 80 5,80 422870-000060 8,0 8 8,00 52,00 90 7,80 422870-000080 10,0 10 10,00 58,00 100 9,70 422870-000100 12,0 12 12,00 63,00 110 11,70 422870-000120 Практические рекомендации Угол наклона фрезы при высокоскоростной обработке Предпочтительным является расположение фрезы, исключающее резание центром инструмента с нулевой скоростью. WIDIA RUBIG" A43 Высокопроизводительные цельные твердосплавные концевые фрезы
