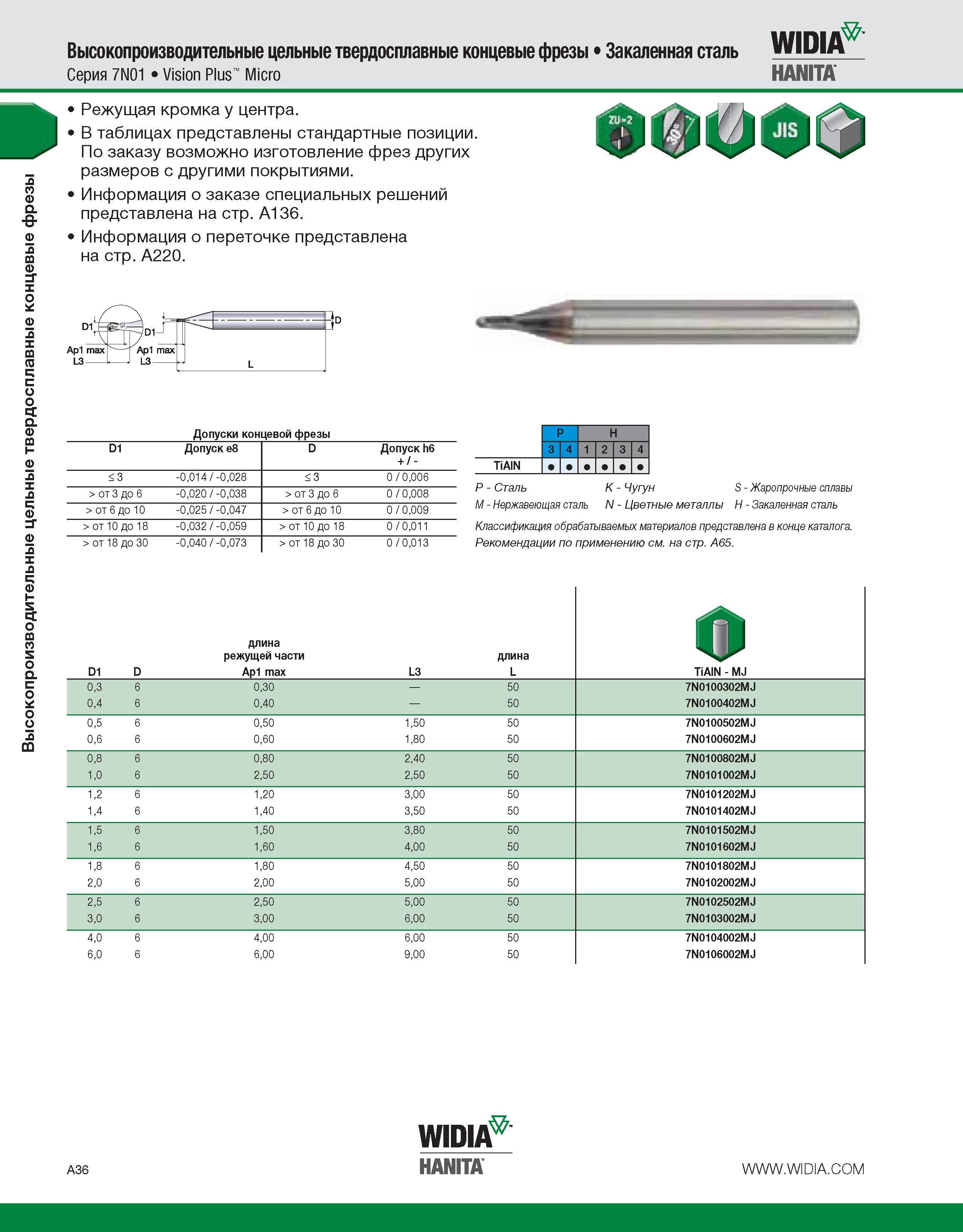

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь Серия 7N01 Vision Plus Micro Widia Hanita Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. I " Ар1 max Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P H 3 4 1 2 3 4 TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A65. D1 D длина режущей части Ap1 max L3 длина L 0 TiAlN - MJ 0,3 6 0,30 50 7N0100302MJ 0,4 6 0,40 50 7N0100402MJ 0,5 6 0,50 1,50 50 7N0100502MJ 0,6 6 0,60 1,80 50 7N0100602MJ 0,8 6 0,80 2,40 50 7N0100802MJ 1,0 6 2,50 2,50 50 7N0101002MJ 1,2 6 1,20 3,00 50 7N0101202MJ 1,4 6 1,40 3,50 50 7N0101402MJ 1,5 6 1,50 3,80 50 7N0101502MJ 1,6 6 1,60 4,00 50 7N0101602MJ 1,8 6 1,80 4,50 50 7N0101802MJ 2,0 6 2,00 5,00 50 7N0102002MJ 2,5 6 2,50 5,00 50 7N0102502MJ 3,0 6 3,00 6,00 50 7N0103002MJ 4,0 6 4,00 6,00 50 7N0104002MJ 6,0 6 6,00 9,00 50 7N0106002MJ WIDIA7 A36 HANITA
