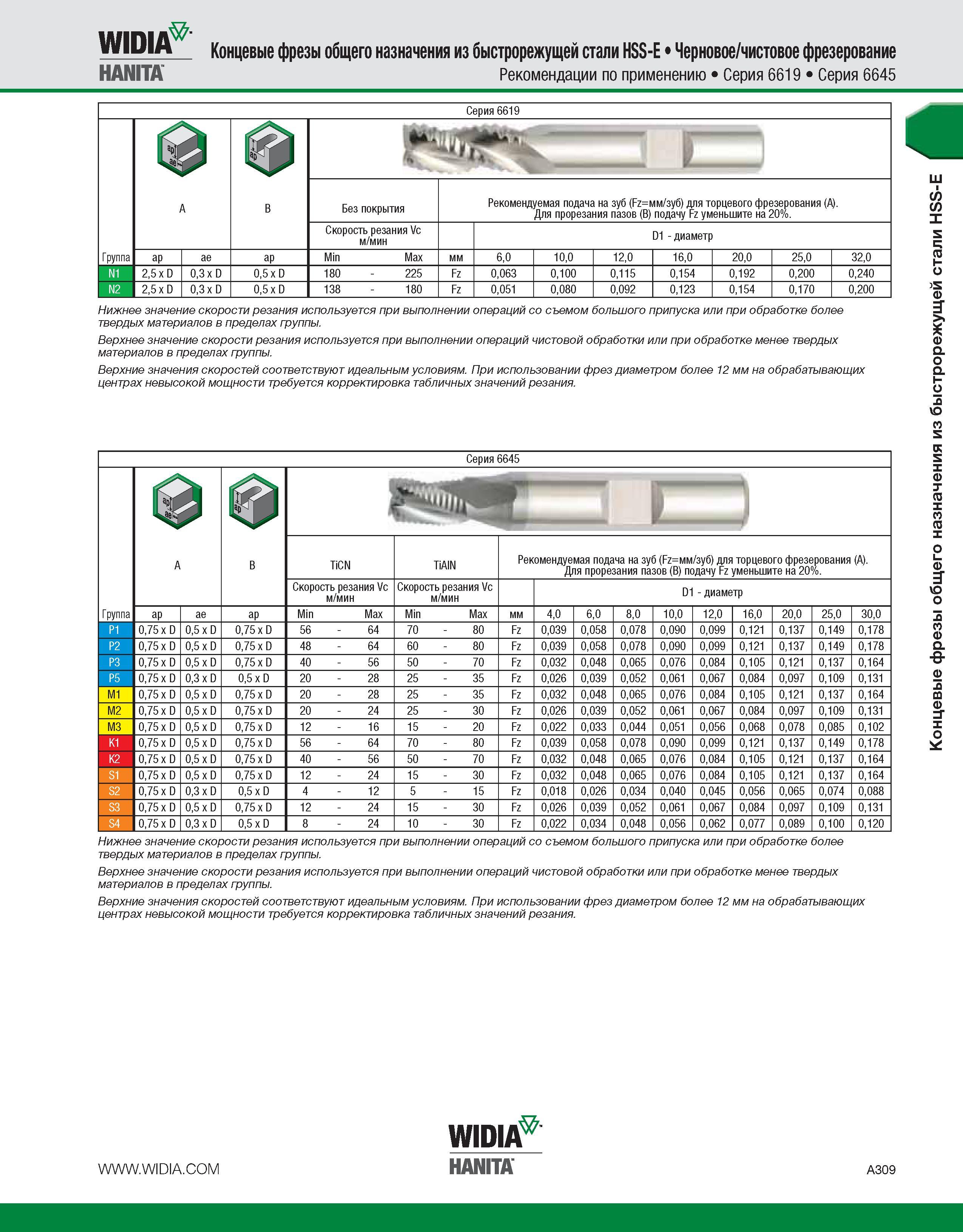

319 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A309

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A309 0319 Lab2u

Widia Hanita Концевые фрезы общего назначения из быстрорежущей стали HSS-E Черновое/чистовое фрезерование Рекомендации по применению Серия 6619 Серия 6645 Серия 6619 Группа A B wrs о Без покрытия Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Max мм 6,0 10,0 12,0 16,0 20,0 25,0 32,0 N1 2,5 x D 0,3 x D 0,5 x D 180 - 225 Fz 0,063 0,100 0,115 0,154 0,192 0,200 0,240 N2 2,5 x D 0,3 x D 0,5 x D 138 - 180 Fz 0,051 0,080 0,092 0,123 0,154 0,170 0,200 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 6645 TiCN Скорость резания Vc м/мин TiAlN Скорость резания Vc м/мин Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезе Для прорезания пазов (B) подачу Fz уменьшите на 20% ования (A). D1 - диаметр Группа ap ap Min Max Min Max 4,0 6,0 8,0 10,0 12,0 16,0 20,0 25,0 30,0 0,75 x D 0,5 x D 0,75 x D 56 64 70 80 Fz 0,039 0,058 0,078 0,090 0,099 0,121 0,137 0,149 0,178 0,75 x D 0,5 x D 0,75 x D 48 64 60 80 Fz 0,039 0,058 0,078 0,090 0,099 0,121 0,137 0,149 0,178 0,75 x D 0,5 x D 0,75 x D 40 56 50 70 Fz 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 0,164 0,75 x D 0,3 x D 0,5 x D 20 28 25 35 Fz 0,026 0,039 0,052 0,061 0,067 0,084 0,097 0,109 0,131 M1 0,75 x D 0,5 x D 0,75 x D 20 28 25 35 Fz 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 0,164 M2 0,75 x D 0,5 x D 0,75 x D 20 24 25 30 Fz 0,026 0,039 0,052 0,061 0,067 0,084 0,097 0,109 0,131 M3 0,75 x D 0,5 x D 0,75 x D 12 16 15 20 Fz 0,022 0,033 0,044 0,051 0,056 0,068 0,078 0,085 0,102 0,75 x D 0,5 x D 0,75 x D 56 64 70 80 Fz 0,039 0,058 0,078 0,090 0,099 0,121 0,137 0,149 0,178 0,75 x D 0,5 x D 0,75 x D 40 56 50 70 Fz 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 0,164 0,75 x D 0,5 x D 0,75 x D 12 24 15 30 Fz 0,032 0,048 0,065 0,076 0,084 0,105 0,121 0,137 0,164 0,75 x D 0,3 x D 0,5 x D 12 15 Fz 0,018 0,026 0,034 0,040 0,045 0,056 0,065 0,074 0,088 0,75 x D 0,5 x D 0,75 x D 12 24 15 30 Fz 0,026 0,039 0,052 0,061 0,067 0,084 0,097 0,109 0,131 0,75 x D 0,3 x D 0,5 x D 24 10 30 Fz 0,022 0,034 0,048 0,056 0,062 0,077 0,089 0,100 0,120 A B ae мм P1 P5 K1 K2 4 5 8 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Widia Hanita A309 Концевые фрезы общего назначения из быстрорежущей стали HSS-E
