297 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A287

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A287 0297 Lab2u

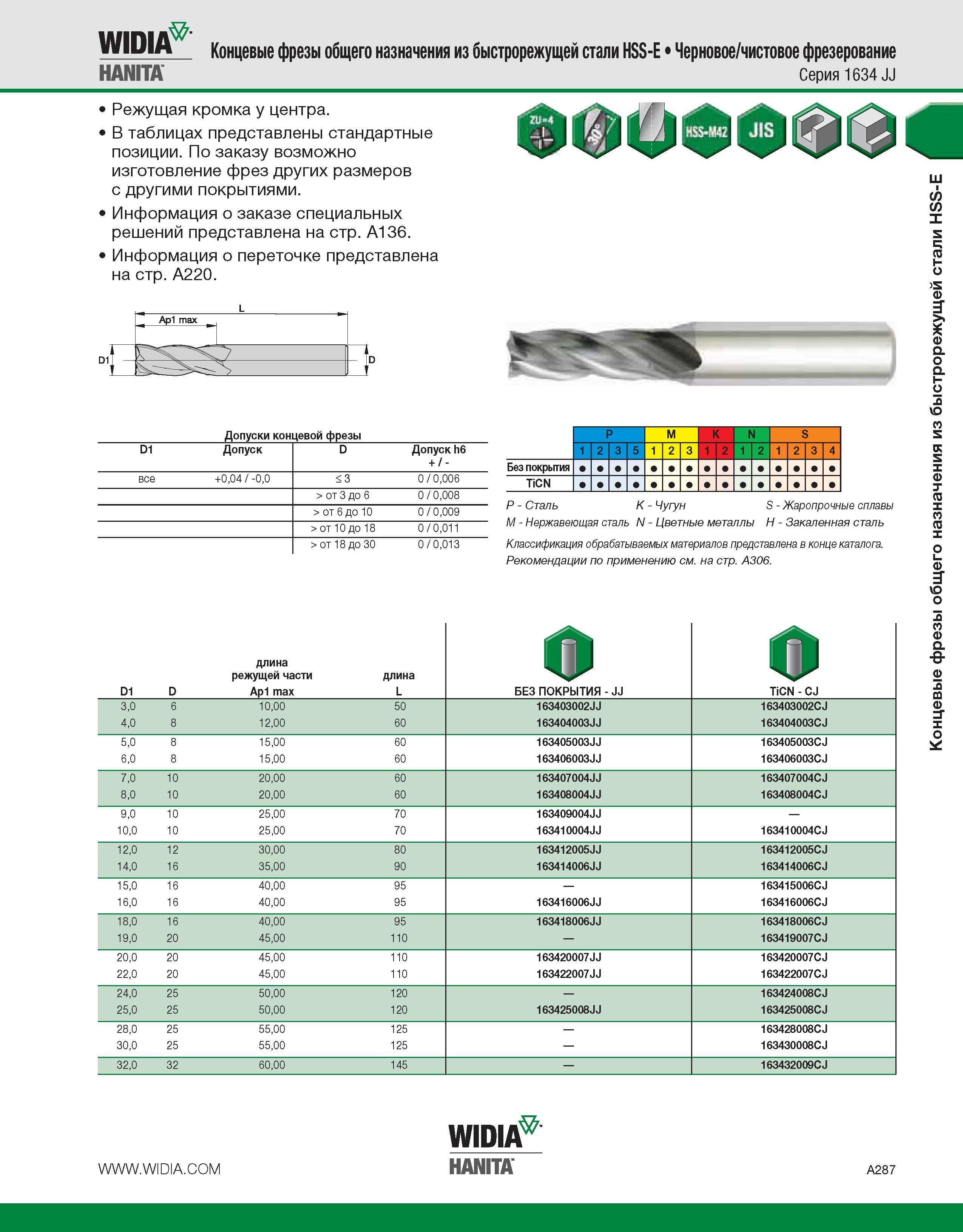

Widia Hanita Концевые фрезы общего назначения из быстрорежущей стали HSS-E Черновое/чистовое фрезерование Серия 1634 JJ Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. D11 Ар1 max t Допуски концевой фрезы P M K N S D1 Допуск D Допуск h6 1 2 3 5 1 2 3 1 2 1 2 1 2 3 4 + / - Без покрытия все +0,04 / -0,0 < 3 0 / °,006 TiCN > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A306. D1 D длина режущей части Ap1 max длина L 0 БЕЗ ПОКРЫТИЯ - JJ О TiCN - CJ 3,0 6 10,00 50 163403002JJ 163403002CJ 4,0 8 12,00 60 163404003JJ 163404003CJ 5,0 8 15,00 60 163405003JJ 163405003CJ 6,0 8 15,00 60 163406003JJ 163406003CJ 7,0 10 20,00 60 163407004JJ 163407004CJ 8,0 10 20,00 60 163408004JJ 163408004CJ 9,0 10 25,00 70 163409004JJ 10,0 10 25,00 70 163410004JJ 163410004CJ 12,0 12 30,00 80 163412005JJ 163412005CJ 14,0 16 35,00 90 163414006JJ 163414006CJ 15,0 16 40,00 95 163415006CJ 16,0 16 40,00 95 163416006JJ 163416006CJ 18,0 16 40,00 95 163418006JJ 163418006CJ 19,0 20 45,00 110 163419007CJ 20,0 20 45,00 110 163420007JJ 163420007CJ 22,0 20 45,00 110 163422007JJ 163422007CJ 24,0 25 50,00 120 163424008CJ 25,0 25 50,00 120 163425008JJ 163425008CJ 28,0 25 55,00 125 163428008C J 30,0 25 55,00 125 163430008C J 32,0 32 60,00 145 163432009CJ Widia Hanita A287 Концевые фрезы общего назначения из быстрорежущей стали HSS-E
