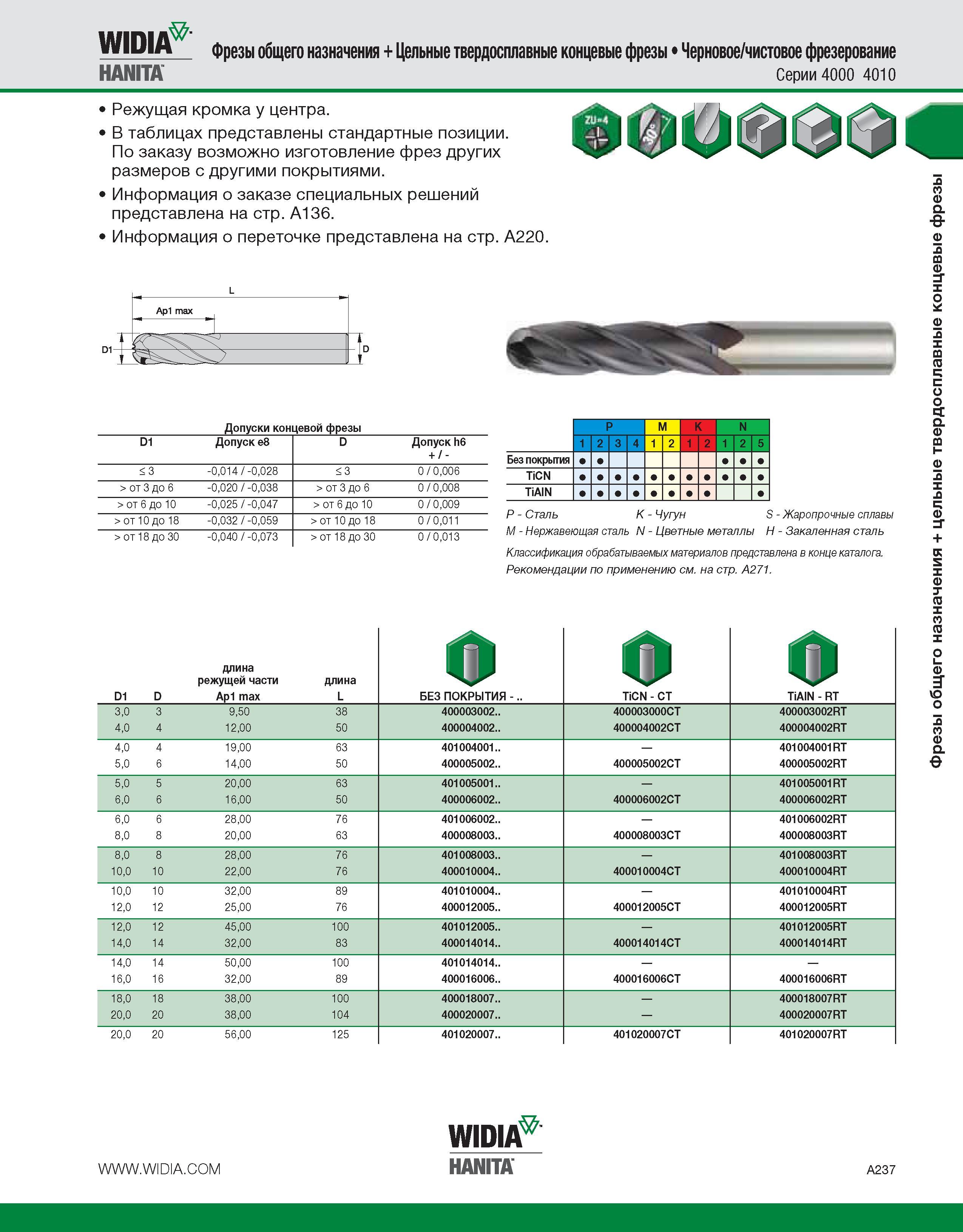

247 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A237
Каталог WIDIA 2010 Режущий осевой инструмент Стр. A237 0247 Lab2u Widia Hanita Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Серии 4000 4010 Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Ар1 max Допуски концевой фрезы D1 Допуск e8 D Допуск h6 + / - < 3 -0,014 / -0,028 < 3 0 / 0,006 > от 3 до 6 -0,020 / -0,038 > от 3 до 6 0 / 0,008 > от 6 до 10 -0,025 / -0,047 > от 6 до 10 0 / 0,009 > от 10 до 18 -0,032 / -0,059 > от 10 до 18 0 / 0,011 > от 18 до 30 -0,040 / -0,073 > от 18 до 30 0 / 0,013 P M K N 1 2 3 4 1 2 1 2 1 2 5 Без покрытия TiCN TiAlN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A271. D1 длина режущей части Ap1 max длина L а БЕЗ ПОКРЫТИЯ - а TiCN - CT а TiAlN - RT 3.0 4.0 9,50 12,00 38 50 400003002.. 400004002.. 400003000CT 400004002CT 400003002RT 400004002RT 4.0 5.0 19.00 14.00 63 50 401004001.. 400005002.. 400005002CT 401004001RT 400005002RT 5.0 6.0 20,00 16,00 63 50 401005001.. 400006002.. 400006002CT 401005001RT 400006002RT 6,0 8,0 28,00 20,00 76 63 401006002.. 400008003.. 400008003CT 401006002RT 400008003RT 8,0 10,0 8 10 28,00 22,00 76 76 401008003.. 400010004.. 400010004CT 401008003RT 400010004RT 10,0 12,0 10 12 32.00 25.00 89 76 401010004.. 400012005.. 400012005CT 401010004RT 400012005RT 12,0 14,0 12 14 45.00 32.00 100 83 401012005.. 400014014.. 400014014CT 401012005RT 400014014RT 14.0 16.0 14 16 50.00 32.00 100 89 401014014.. 400016006.. 400016006CT 400016006RT 18,0 20,0 18 20 38.00 38.00 100 104 400018007.. 400020007.. 400018007RT 400020007RT 20,0 20 56,00 125 401020007.. 401020007CT 401020007RT D Widia Hanita A237 Фрезы общего назначения + цельные твердосплавные концевые фрезы
