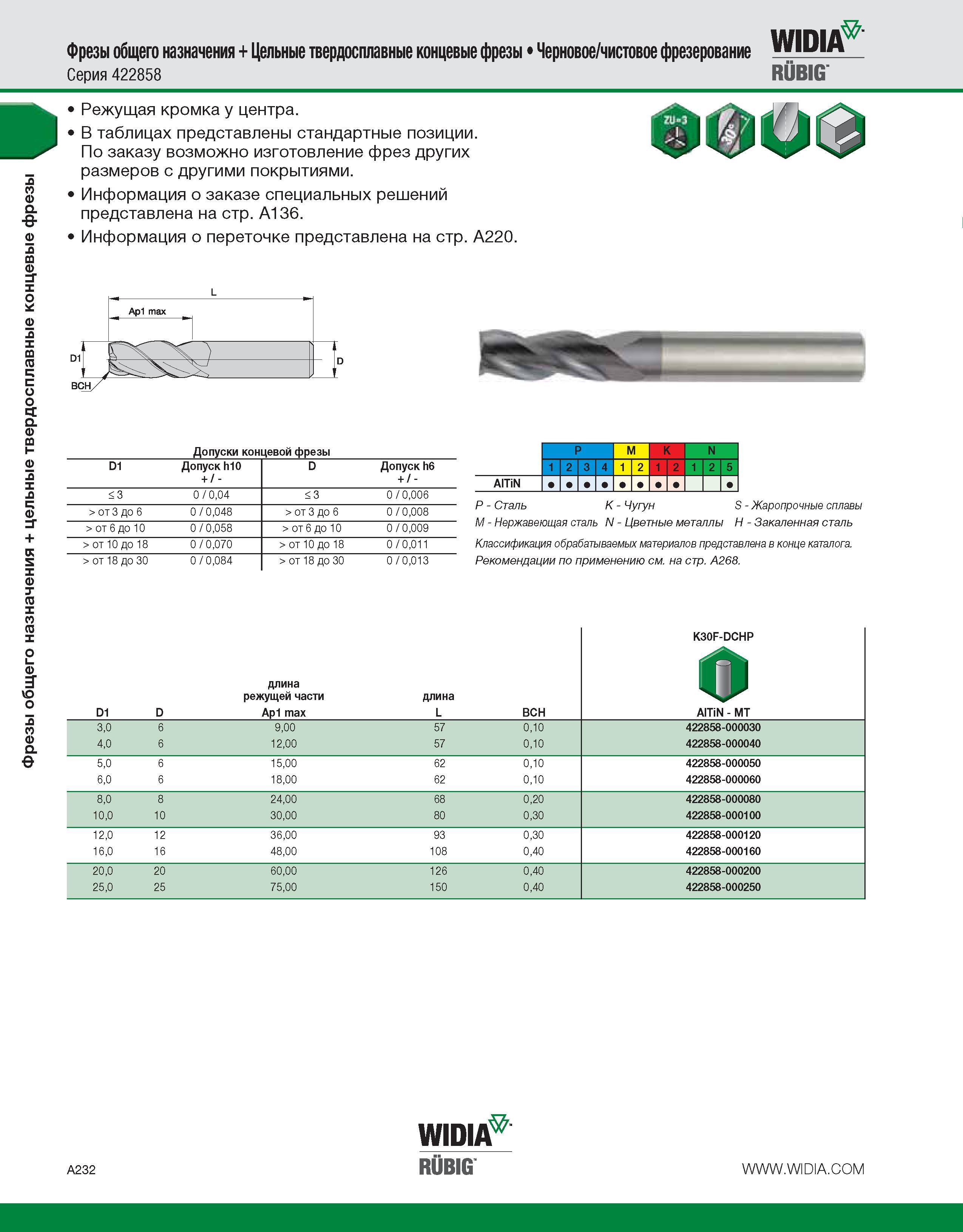

Фрезы общего назначения + цельные твердосплавные концевые фрезы Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Серия 422858 WIDIA RUBIG Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы D1 Допуск h10 + / - D Допуск h6 + / - <3 0 / 0,04 < 3 0 / 0,006 > от 3 до 6 0 / 0,048 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,058 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,070 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 P M K N 1 2 3 4 1 2 1 2 1 2 5 AlTiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A268. D1 D длина режущей части Ap1 max длина L BCH K30F-DCHP < AlTiN - MT 3,0 6 9,00 57 0,10 422858-000030 4,0 6 12,00 57 0,10 422858-000040 5,0 6 15,00 62 0,10 422858-000050 6,0 6 18,00 62 0,10 422858-000060 8,0 8 24,00 68 0,20 422858-000080 10,0 10 30,00 80 0,30 422858-000100 12,0 12 36,00 93 0,30 422858-000120 16,0 16 48,00 108 0,40 422858-000160 20,0 20 60,00 126 0,40 422858-000200 25,0 25 75,00 150 0,40 422858-000250 WIDIA A232 RUBIG
