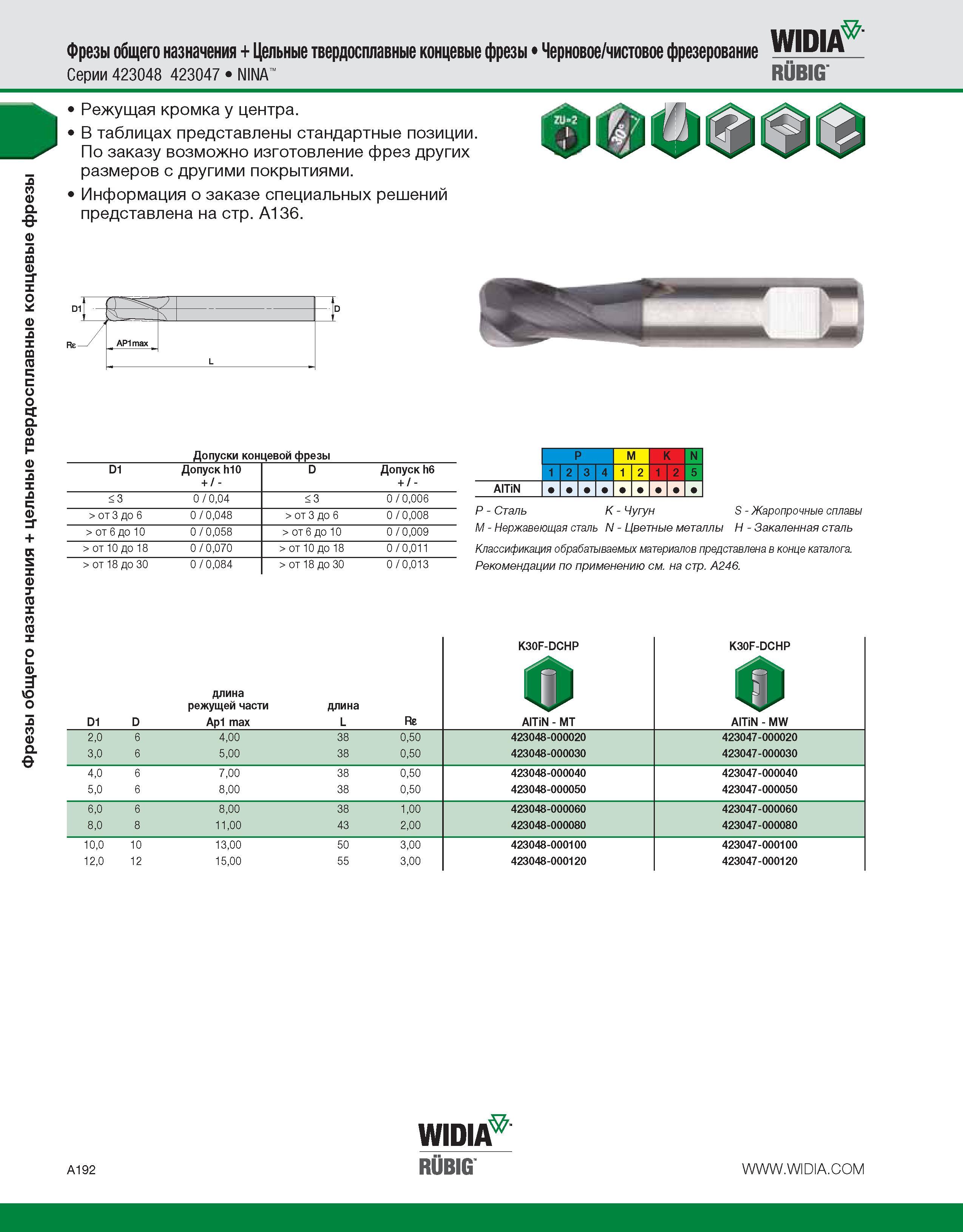

202 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A192

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A192 0202 Lab2u

Фрезы общего назначения + цельные твердосплавные концевые фрезы Фрезы общего назначения + Цельные твердосплавные концевые фрезы Черновое/чистовое фрезерование Серии 423048 423047 NINA WIDIA RUBIG' Режущая кромка у центра. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Допуски концевой фрезы D1 Допуск h10 + / - D Допуск h6 + / - < 3 0 / 0,04 < 3 0 / 0,006 > от 3 до 6 0 / 0,048 > от 3 до 6 0 / 0,008 > от 6 до 10 0 / 0,058 > от 6 до 10 0 / 0,009 > от 10 до 18 0 / 0,070 > от 10 до 18 0 / 0,011 > от 18 до 30 0 / 0,084 > от 18 до 30 0 / 0,013 P M K N 1 2 3 4 1 2 1 2 5 AlTiN P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению см. на стр. A246. D1 длина режущей части Ap1 max длина L Re K30F-DCHP о AlTiN - MT K30F-DCHP AlTiN - MW 2,0 3,0 4.00 5.00 38 38 0,50 0,50 423048 423048 000020 000030 423047 423047 000020 000030 4.0 5.0 7.00 8.00 38 38 0,50 0,50 423048 423048 000040 000050 423047 423047 000040 000050 6,0 8,0 8,00 11,00 38 43 1,00 2,00 423048 423048 000060 000080 423047 423047 000060 000080 10,0 12,0 10 12 13.00 15.00 50 55 3.00 3.00 423048 423048 000100 000120 423047 423047 000100 000120 D WIDIA A192 RUBIG
