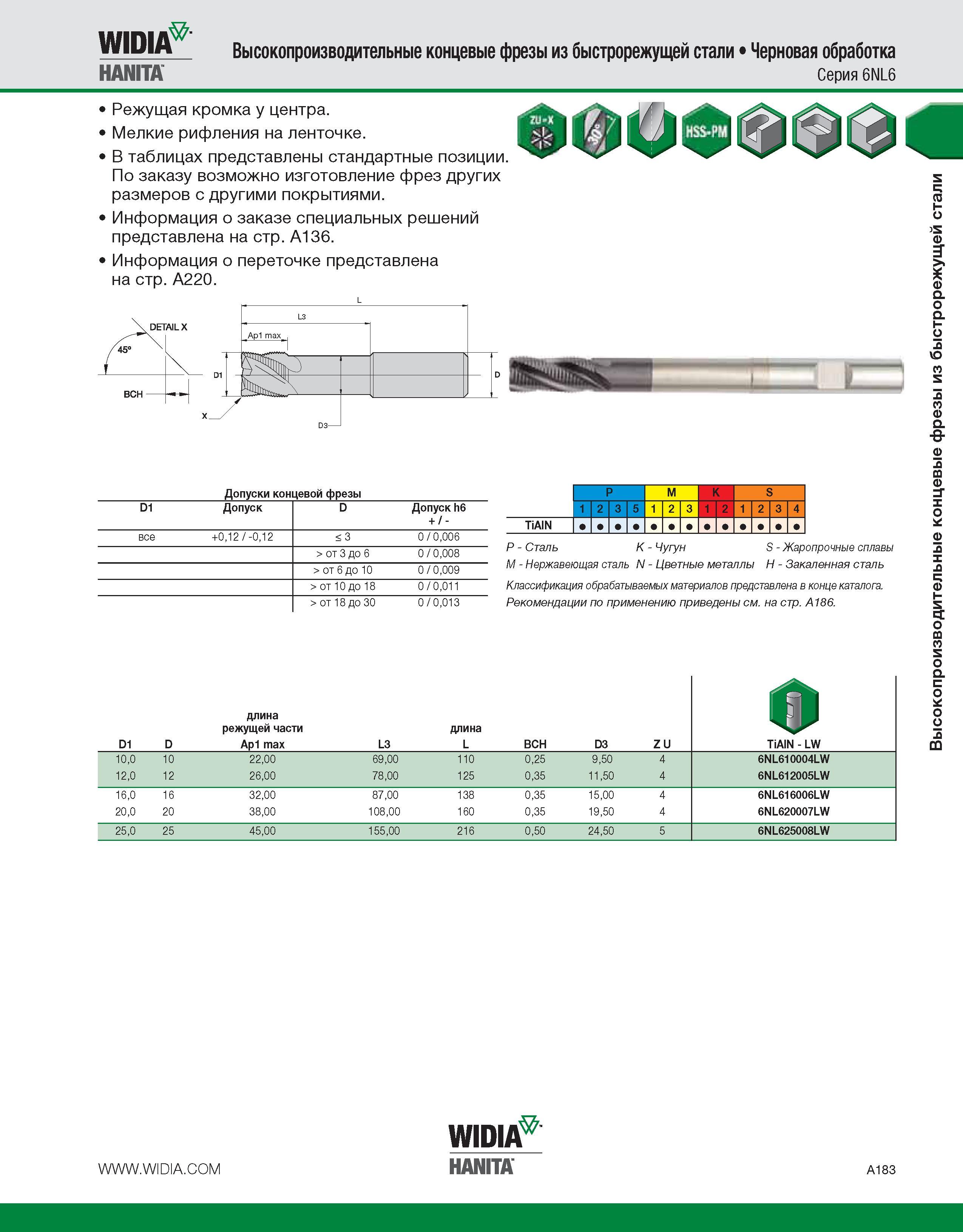

Widia Hanita Высокопроизводительные концевые фрезы из быстрорежущей стали Черновая обработка Серия 6NL6 Режущая кромка у центра. Мелкие рифления на ленточке. В таблицах представлены стандартные позиции. По заказу возможно изготовление фрез других размеров с другими покрытиями. Информация о заказе специальных решений представлена на стр. A136. Информация о переточке представлена на стр. A220. Допуски концевой фрезы P M K S D1 Допуск D Допуск h6 1 2 3 5 1 2 3 1 2 1 2 3 4 + 1 - TiAlN +0,12 / -0,12 < 3 > от 3 до 6 > от 6 до 10 > от 10 до 18 > от 18 до 30 0 / 0,006 0 / 0,008 0 / 0,009 0 / 0,011 0 / 0,013 P - Сталь K - Чугун S - Жаропрочные сплавы M - Нержавеющая сталь N - Цветные металлы H - Закаленная сталь Классификация обрабатываемых материалов представлена в конце каталога. Рекомендации по применению приведены см. на стр. A186. D1 D длина режущей части Ap1 max L3 длина L BCH D3 Z U TiAlN - LW 10,0 10 22,00 69,00 110 0,25 9,50 4 6NL610004LW 12,0 12 26,00 78,00 125 0,35 11,50 4 6NL612005LW 16,0 16 32,00 87,00 138 0,35 15,00 4 6NL616006LW 20,0 20 38,00 108,00 160 0,35 19,50 4 6NL620007LW 25,0 25 45,00 155,00 216 0,50 24,50 5 6NL625008LW все Widia Hanita A183 Высокопроизводительные концевые фрезы из быстрорежущей стали
